Отопитель — замена

0

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Разрядите хладагент из системы кондиционирования воздуха.

3. Слейте охлаждающую жидкость из системы охлаждения.

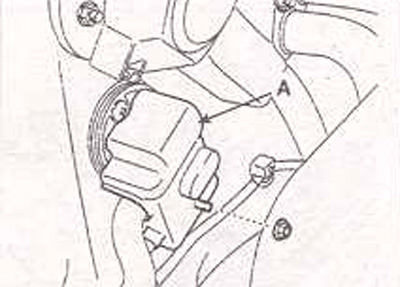

4. Снимите крышку (А) с расширительного клапана.

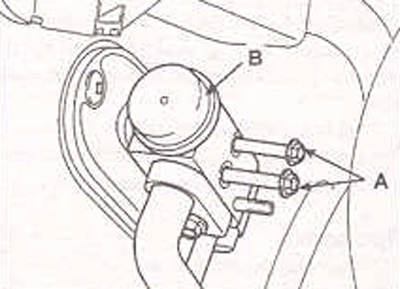

5. Выверните болты (А) и снимите расширительный клапан (В) с сердечника испарителя. Немедленно закройте все открытые отверстия и трубки, чтобы исключить попадание влаги из воздуха в систему кондиционирования.



5. Отсоедините шланг подачи (С) и возврата (D) охлаждающей жидкости от патрубков радиатора отопителя.

Предупреждение! Слейте оставшуюся охлаждающую жидкость из шлангов и радиатора отопителя, при этом соблюдайте осторожность, чтобы охлаждающая жидкость не попала на электрические блоки или лакокрасочное покрытие автомобиля.


7. Снимите панель приборов.

8. Снимите поперечную балку.

9. Отсоедините электрические разъемы от привода заслонки регулировки температуры воздуха, привода заслонки выбора режима подачи воздуха и датчика температуры испарителя.

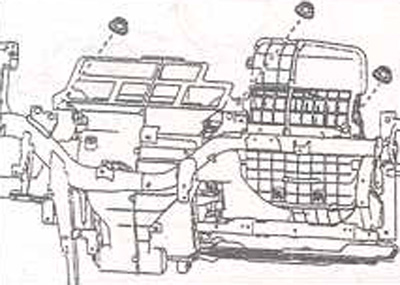

10. Отверните три гайки и снимите блок отопителя и вентилятора.

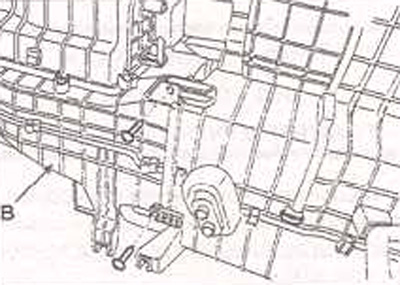

11. Выверните три винта и снимите вентилятор (В) с блока отопителя.

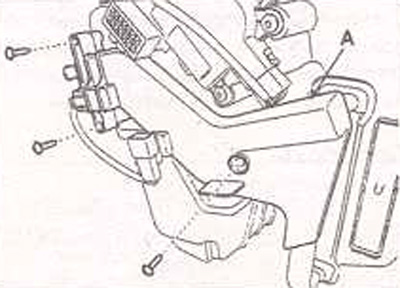

12. Снимите крышку (А) радиатора отопителя.

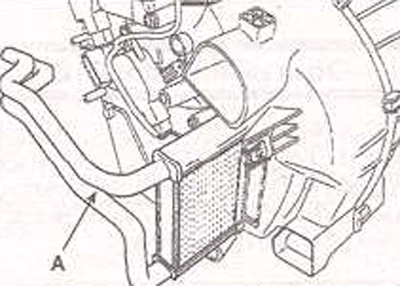

13. Снимите радиатор отопителя (А), при этом соблюдайте осторожность, чтобы не согнуть впускную и выпускную трубки.

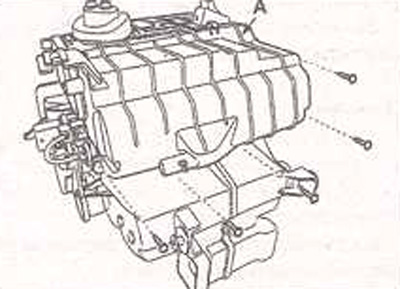

14. Снимите нижний кожух (А) отопителя.

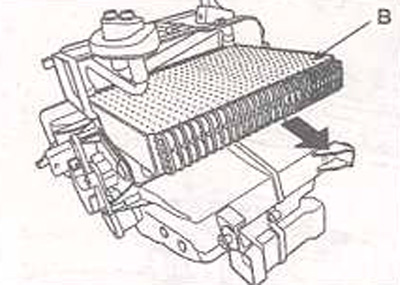

15. Снимите радиатор испарителя (В).



16. Установка радиатора испарителя проводится в последовательности, обратной снятию.

17. Установка отопителя проводится в последовательности, обратной снятию, с учетом следующего.
  • При установке нового испарителя долейте требуемое количество компрессорного масла (ND-OIL8).
  • Замените все уплотнительные кольца и смажьте их маслом. Убедитесь, что использовали уплотнительные кольца, предназначенные для работы с хладагентом R-134а.
  • Не проливайте хладагент на лакокрасочное покрытием автомобиля, так как это может привести к его повреждению.
  • Нанесите герметик на все уплотняемые поверхности.
  • Убедитесь, что через уплотняемые поверхности не будет проходить воздух.
  • Заправьте систему кондиционирования воздуха хладагентом и проверьте ее функционирование.
  • Не перепутайте впускной и выпускной шланги отопителя и надежно закрепите их хомутами.
  • Залейте охлаждающую жидкость в систему охлаждения двигателя.
