Замена стекла люка
Примечание. Для защиты рук от ранений надевайте перчатки.
1. Снимите обе декоративные крышки (А).

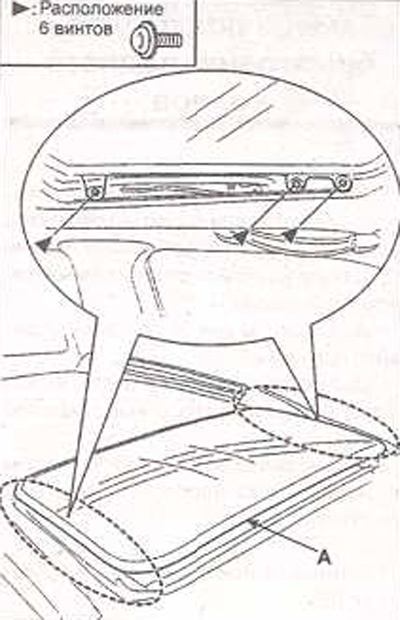

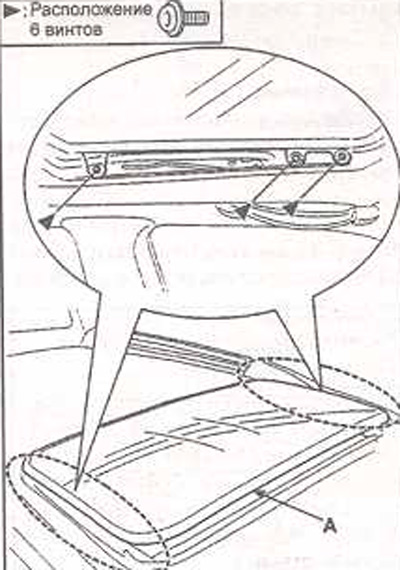

2. Выверните винты, поднимите стекло (А) вверх и снимите его с автомобиля.
Примечание. При снятии стекла люка не повредите панель крыши.
3. Установка проводится в последовательности, обратной снятию.
Замена электродвигателя
1. Снимите верхнюю консоль.
Примечание. Определите положение направляющей независимо от того, закрыта или открыта она.

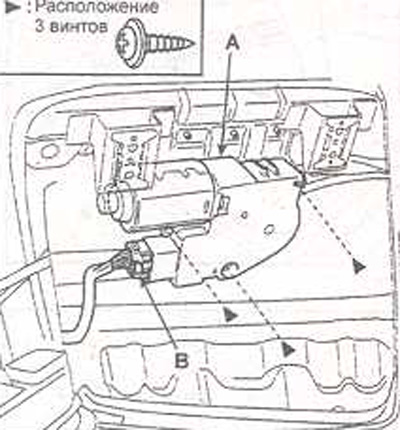

2. Отсоедините электрический разъем (В), выверните винты и снимите электродвигатель (А) привода люка.
3. Установка проводится в последовательности, обратной снятию.
Примечание. После установки необходимо инициализировать электродвигатель привода люка.
Замена дефлектора
1. Полностью откройте стекло люка.

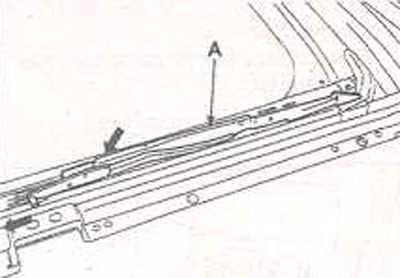

2. Отсоедините тягу дефлектора (А) от рамы и снимите дефлектор (С).
3. Установка проводится в последовательности, обратной снятию.
Замена люка
1. Последовательно снимите следующее:
- уплотнение дверей;
- обивку передних стоек;
- обивку средних стоек;
- обивку задних стоек;
- обивку потолка;
- стекло люка.

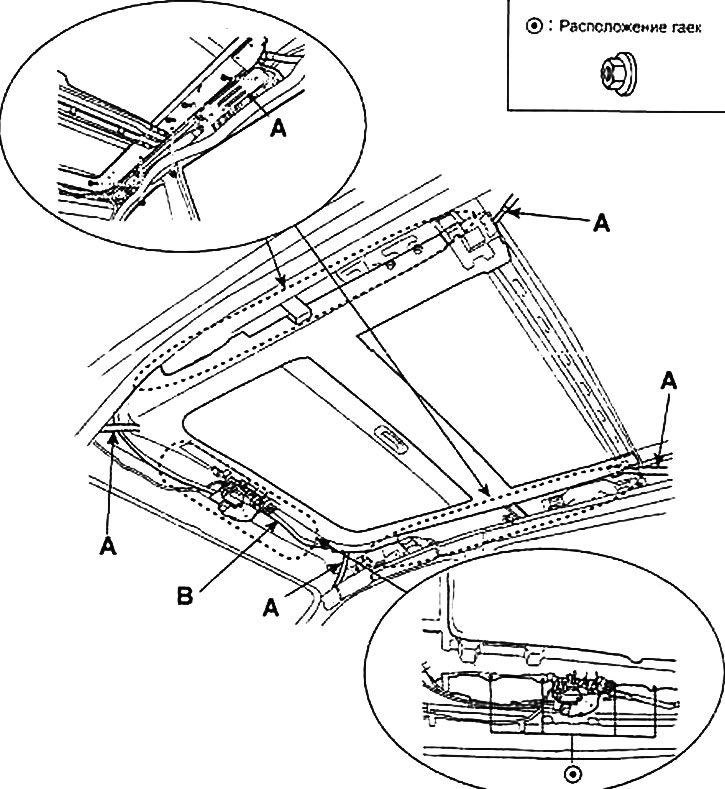

2. Отсоедините от люка дренажные трубы (В).
3. Снимите кронштейн (А).
4. Выверните болты и гайки и снимите люк в сборе.
Примечание. При снятии люка соблюдайте осторожность, чтобы не поцарапать внутреннюю обивку салона.
5. Установка проводится в последовательности, обратной снятию.
Замена светозащитной бленды и водосточного желоба
1. Снимите люк в сборе.

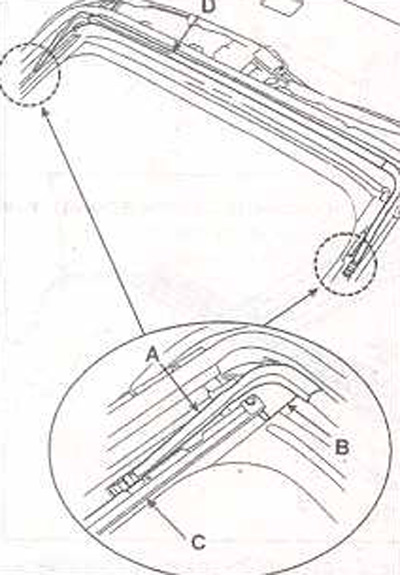

2. Снимите отлив (А) и стопор светозащитной бленды (В).
3. Снимите светозащитную бленду (С) и водосточный желоб (D).
4. Установка проводится в последовательности. обратной снятию.
Замена направляющей
1. Снимите люк в сборе.

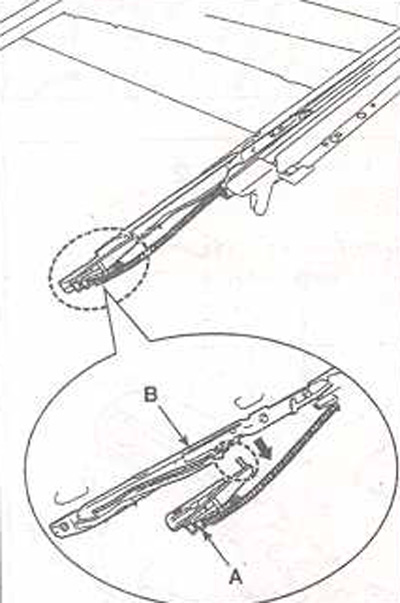

2. Полностью опустите направляющую (А) и нажмите ползунок (В) по направлению к задней части автомобиля.
3. Снимите направляющую (А) и ползунок (В).
4. Установка проводится в последовательности, обратной снятию.
Примечания:

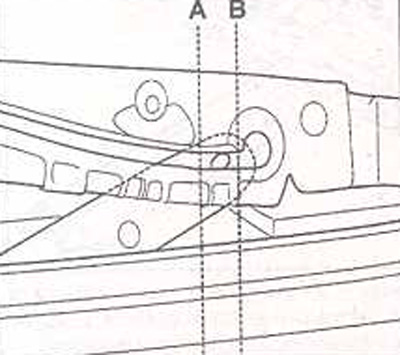

- Убедитесь, что ползунок совмещен с центрами «А» и «В».
- После установки необходимо инициализировать электродвигатель привода люка.
