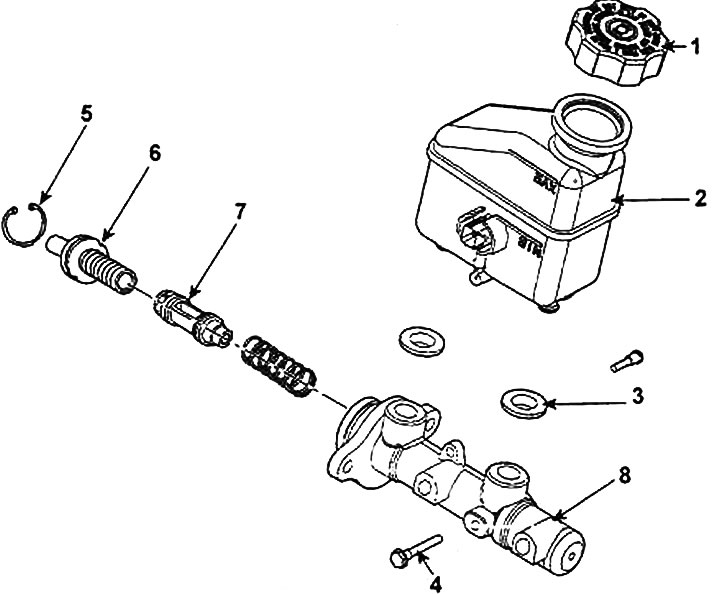

Главный тормозной цилиндр: 1 - крышка; 2 - бачок; 3 - уплотняющее кольцо; 4 - цилиндрический штифт; 5 - стопорное кольцо; 6 - узел первичного поршня; 7 - узел вторичного поршня; 8 - корпус главного тормозного цилиндра.
Снятие

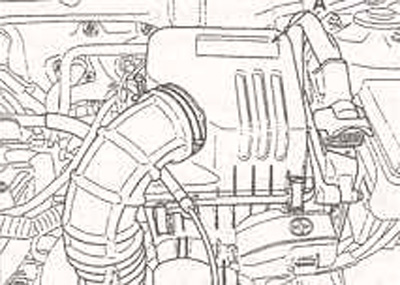

1. Снимите воздушный фильтр.

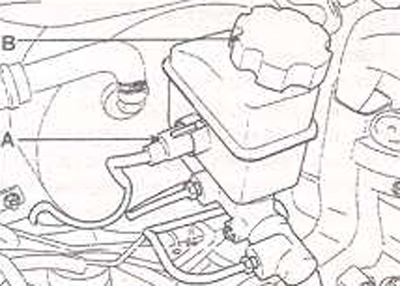

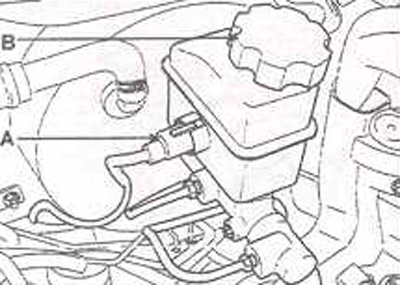

2. Отсоедините электрический разъем от датчика уровня тормозной жидкости (А) и снимите крышку бачка (В).
3. Шприцом откачайте тормозную жидкость из бачка.

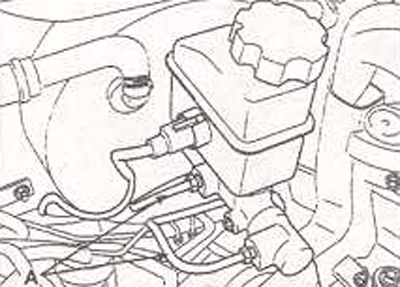

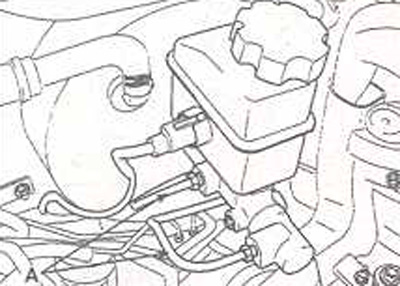

4. Отсоедините трубки (А) тормозной системы от главного тормозного цилиндра и закройте открывшиеся отверстия подходящими пробками. Чтобы исключить протекание тормозной жидкости, оберните соединения шлангов ветошью или салфетками.

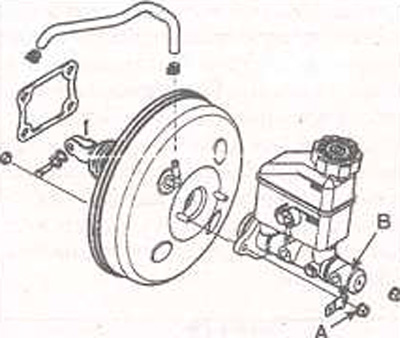

5. Отверните гайки (А) крепления глав-ного тормозного цилиндра (В) и снимите шайбы.
6. Снимите главный тормозной цилиндр (С) с вакуумного усилителя тормозов (D). При снятии главного тормозного цилиндра не допускайте перегибов и повреждения тормозных трубок.
Разборка
1. Снимите крышку и слейте из бачка тормозную жидкость в соответствующий контейнер.

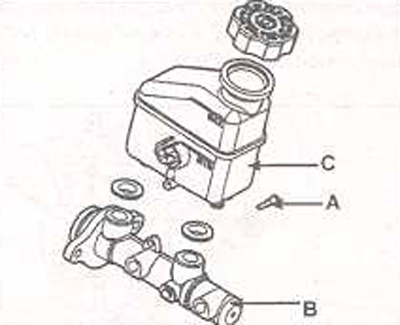

2. Выверните винт (А) и отверткой, как рычагом, снимите бачок (С) с главного тормозного цилиндра (В).

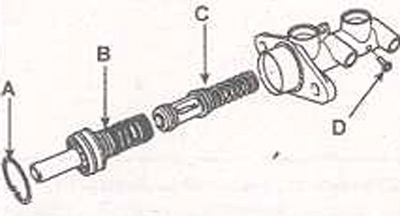

3. Плоскогубцами снимите стопорное кольцо поршня.
4. Снимите первичный поршень (В).
5. Отверткой нажмите на вторичный поршень, достаньте цилиндрический штифт (D) и снимите вторичный поршень (С).
Примечание. Не разбирайте первичный и вторичный поршни.
Проверка
1. Проверьте внутреннюю поверхность корпуса главного тормозного цилиндра на отсутствие ржавчины и выработки.
2. Проверьте главный тормозной цилиндр на отсутствие износа или повреждений. При необходимости очистите или замените главный тормозной цилиндр.
Предупреждения!
- Если повреждено отверстие корпуса главного тормозного цилиндра, замените главный тормозной цилиндр в сборе.
- Для удаления загрязнений очистите корпус главного тормозного цилиндра изопропиловым спиртом.
Сборка
1. Смажьте рекомендованной тормозной жидкостью внутреннюю поверхность главного тормозного цилиндра и наружные поверхности первичного и вторичного поршней.
2. Аккуратно вставьте пружину и вторичный поршень в отверстие главного тормозного цилиндра.

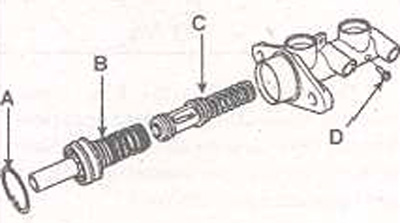

3. Отверткой нажмите на вторичный поршень (С) и установите цилиндрический штифт (D).
4. Вставьте вторичный поршень (В) в отверстие главного тормозного цилиндра и закрепите ого стопорным кольцом (А).
5. Установите два уплотняющих кольца (D).

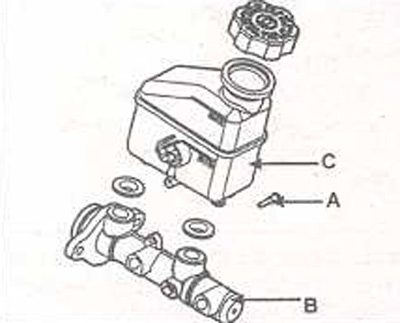

6. Установите бачок (С) и закрепите его винтом (А).
Установка
1. Установите главный тормозной цилиндр (В) на вакуумный усилитель тормозов.
2. Установите шайбы и наверните гайки (А) крепления главного тормозного цилиндра. Момент затяжки: 9,8-15,7 Н·м.
3. Подсоедините тормозные трубки (А) к главному тормозному цилиндру.
Момент затяжки:
- гайки М10: 12,7-16,7 Н·м
- гайки М12: 18,6-22,6 Н·м
Примечание. Проверьте тормозные трубки на отсутствие перегибов и скручивания.
4. Подсоедините электрический разъем к датчику уровня тормозной жидкости (А).
5. Залейте в бачок тормозную жидкость до метки МАХ.
6. Удалите воздух из гидравлического контура тормозной системы.
