Регулировка высоты установки педали тормоза
1. Отсоедините разъем от выключателя стоп-сигнала, отверните контргайку (А) и поверните выключатель стоп-сигналов (В) до появления зазора между выключателем и педалью тормоза.

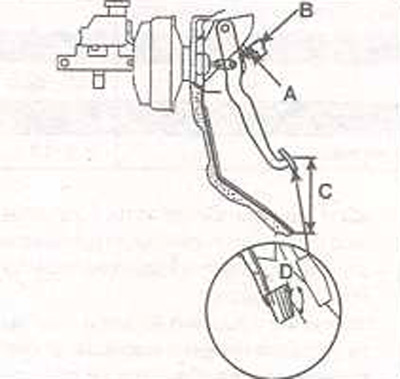

2. От центра левой стороны опорной площадки (D) измерьте высоту установки педали тормоза (С) над попом. Если высота установки педали не соответствует норме, выполните регулировку следующим образом. Высота установки педали тормоза: 174,3 мм.

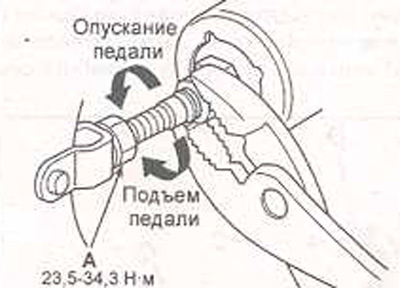

3. Отверните контргайку (А) толкателя и отрегулируйте высоту установки педали тормоза над полом в требуемых пределах для чего, вращая толкатель, уменьшите или увеличьте его длину. Не регулируйте высоту установки педали тормоза с нажатым толкателем.
Регулировка зазора выключателя стоп-сигналов

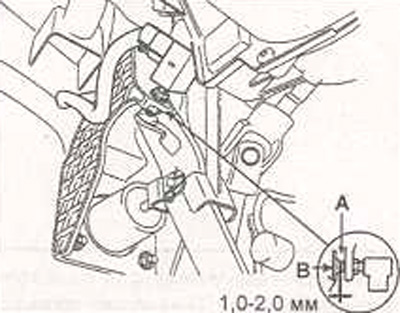

Поверните выключатель стоп-сигнала до касания штока (А) выключателя упора (В) на педали тормоза, затем поверните выключатель в обратном направлении на 1/2 оборота, при этом образуется зазор 1,0-2,0 мм. Убедитесь, что при отпускании педали тормоза лампы стоп-сигнала выключаются.
Проверка свободного хода педали тормоза

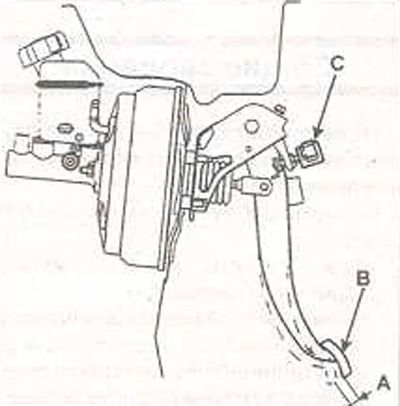

1. С выключенным двигателем нажмите педаль тормоза несколько раз для того, чтобы убрать разрежение в вакуумном усилителе тормозов. Рукой нажмите на педаль тормоза (В) до появления ощутимого сопротивления и из-мерьте свободный ход (А) педали. Свободный ход педали тормоза: 3-8 мм.
2. Если свободный ход педали тормоза меньше требуемого, убедитесь в соответствии норме зазора между толкателем выключателя стоп-сигнала (С) и упором педали тормоза.
Если свободный ход педали больше требуемого, то причиной является увеличенный зазор между осью и рычагом педали тормоза. Проверьте состояние деталей и, при необходимости, замените их.
3. Пустите двигатель, нажмите на педаль тормоза с усилием 1176 Н и убедитесь в отсутствии утечки в главном тормозном цилиндре, трубках и шлангах тормозной системы и их соединениях.
