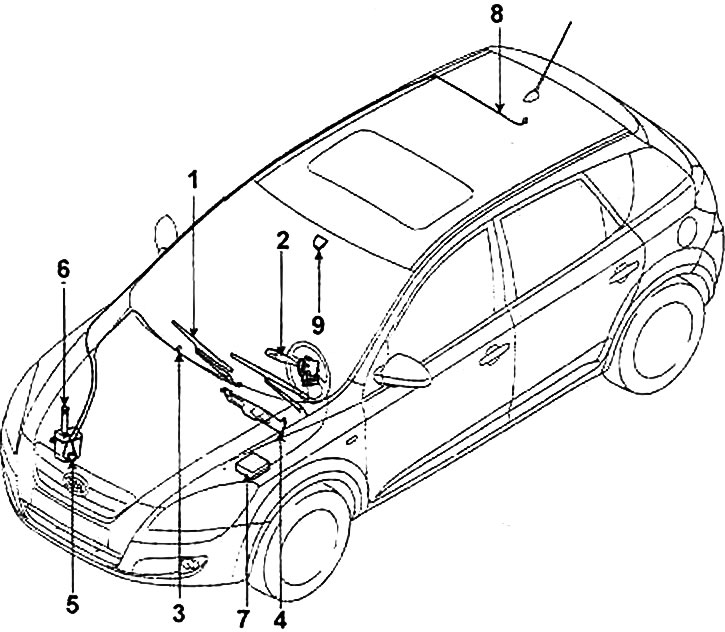

Очиститель и омыватель ветрового стекла: 1 - щетка очистителя ветрового стекла; 2 - переключатель очистителя и омывателя ветрового стекла; 3 - шланг омывателя ветрового стекла; 4 - двигатель очистителя ветрового стекла; 5 - двигатель омывателя стекол; 6 - бачок омывателя; 7 - реле очистителя ветрового стекла (блок реле в моторном отсеке); 8 - шланг омывателя заднего стекла; 9 - датчик дождя.

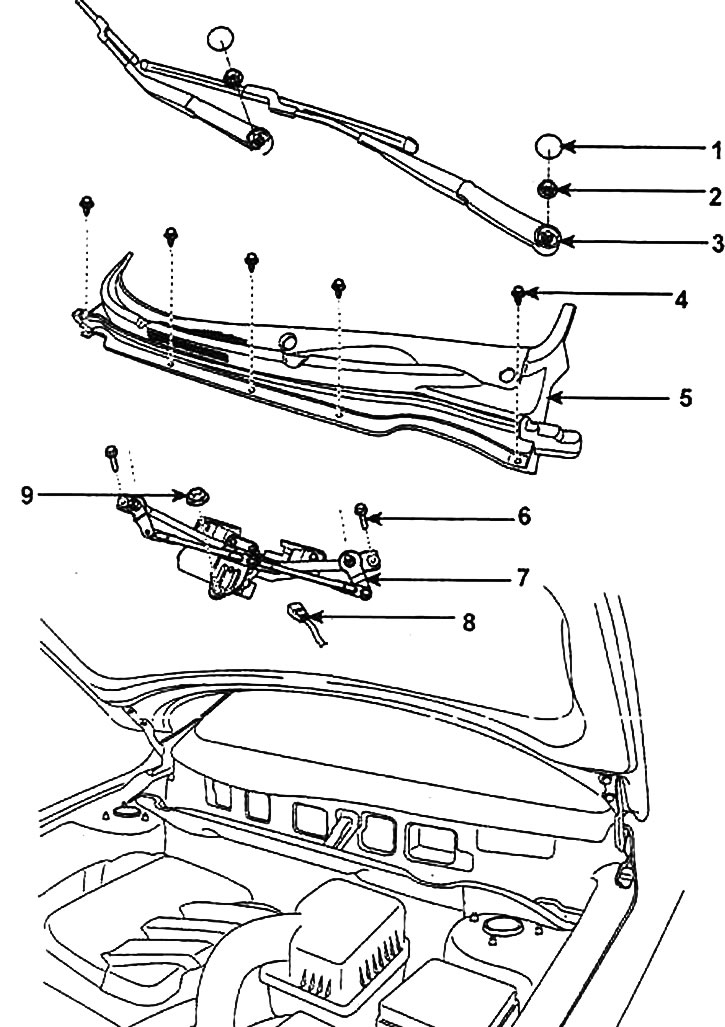

Очиститель ветрового стекла: 1 - колпачок; 2 - гайка; 3 - рычаг и щетка очистителя ветрового стекла; 4 - фиксатор; 5 - крышка вентиляционной камеры; 6 - болт; 7 - двигатель и тяги очистителя ветрового стекла; 8 - разъем двигателя очистителя ветрового стекла; 9 - гайка.
Проверка
1. Многофункциональный переключатель управляет освещением и стеклоочистителями с ВСМ через линию коммуникации LIN.
2. Сканером проверьте значение входного/выходного сигнала в каждом положении многофункционального переключателя.

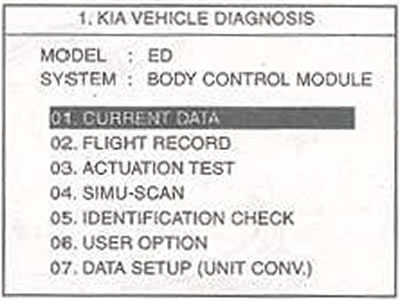

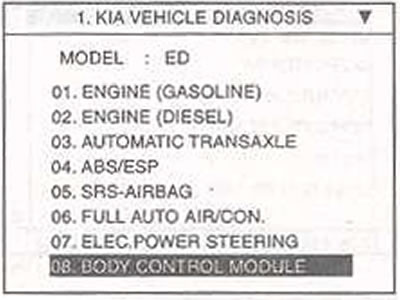

3. Выберите модель и меню ВСМ.

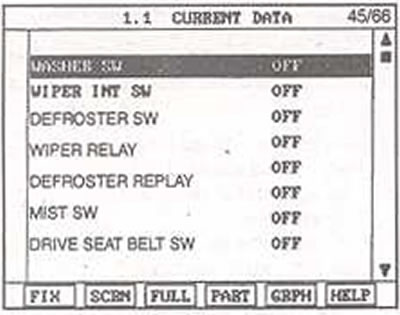

4. Выберите «Current data» (текущие данные) и стеклоочиститель.
5. Проверьте значение входного/выходного сигнала переключателя очистителя и омывателя стекол.
Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

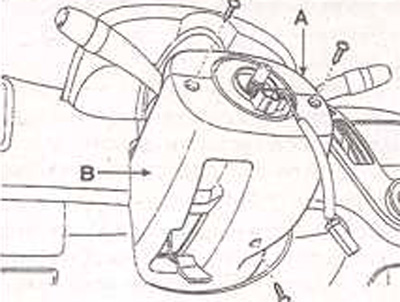

2. Выверните болты torx, расположенные с двух сторон задней части рулевого колеса. Отсоедините электрический разъем от подушки безопасности водителя и сними те подушку безопасности с рулевого колеса. Отсоедините электрический разъем от переключателя, отверните гайку и снимите рулевое колесо. Выверните 3 винта и снимите верхний (А) и нижний (В) кожухи рулевой колонки.

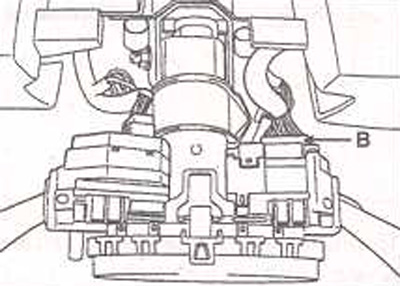

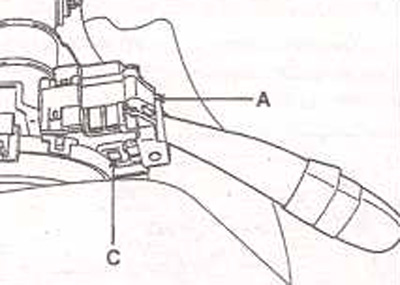

3. Отсоедините электрический разъем (В) от переключателя стеклоочистителя. Нажмите на фиксирующий штифт (С), выверните 2 винта и снимите переключатель стеклоочистителя (А).
Установка
1. Установите переключатель очистителя ветрового стекла.
2. Подсоедините к переключателю электрический разъем.
3. Установите верхний и нижний кожухи рулевой колонки и рулевое колесо.
Проверка

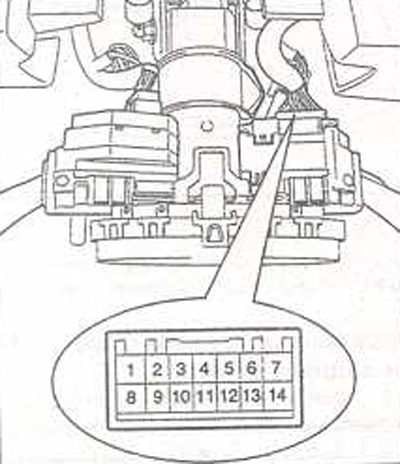

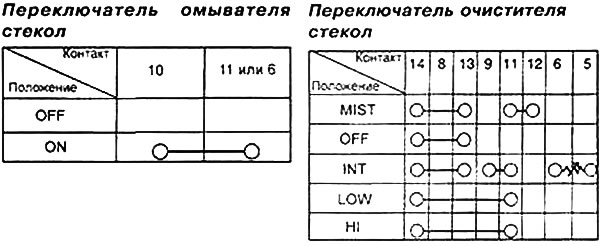

1. Проверьте проводимость между контактами разъема в каждом положении переключателя. Если проводимость не соответствует требуемой, замените переключатель.
Проверка частоты работы стеклоочистителя

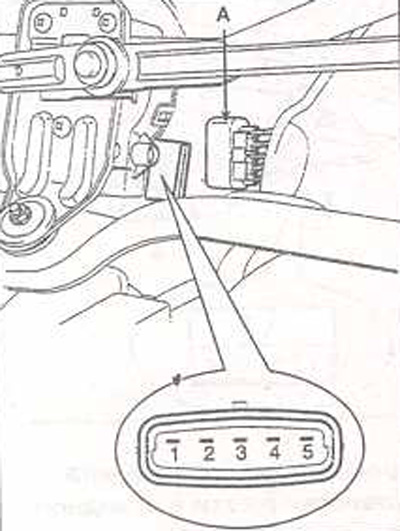

1. Отсоедините разъем (А) от двигателя стеклоочистителя.
2. Дополнительными проводами под-соедините положительную клемму аккумуляторной батареи к контакту 4 разъема электродвигателя, а отрицательную клемму - к контакту 2.
3. Убедитесь, что двигатель стекло-очистителя работает на низкой частоте вращения.
4. Дополнительными проводами под-соедините положительную клемму аккумуляторной батареи к контакту 5 разъема электродвигателя стеклоочистителя, а отрицательную клемму - к контакту 2.
5. Убедитесь, что двигатель стеклоочистителя работает на высокой частоте вращения.
Проверка автоматической остановки щеток в исходном состоянии
1. Включите двигатель ка низкой частоте вращения.
2 Отсоединив провод от клеммы 4 разъема, остановите двигатель стеклоочистителя в любом положении, кроме исходного.
3. Соедините контакты 4 и 2 разъема двигателя стеклоочистителя.

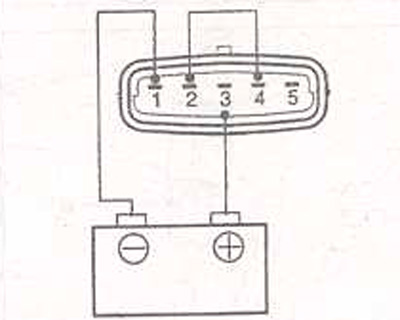

4. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к контакту 3 разъема электродвигателя стеклоочистителя, а отрицательную клемму - к контакту 1.
5. Проверьте, что двигатель стеклоочистителя выключается в исходном положении щеток стеклоочистителя.
Снятие

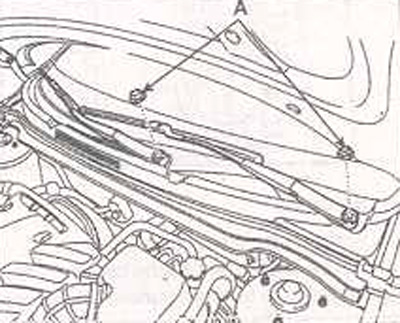

1. Отверните гайки (А) и снимите рычаги стеклоочистителей.

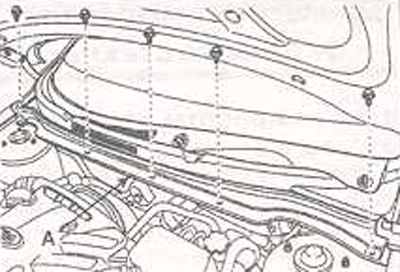

2. Извлеките 5 фиксаторов и аккуратно снимите крышку (А) вентиляционной камеры.

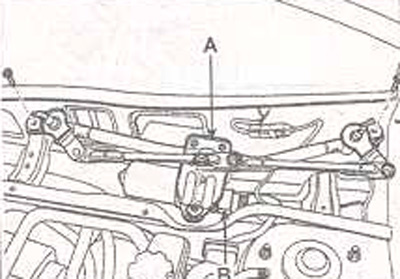

3. Выверните 2 болта и гайку и снимите механизм (А) очистителя ветрового стекла. Отсоедините электрический разъем (В) от двигателя очистителя ветрового стекла.
Установка
1. Установите двигатель стеклоочистителя в сборе с тягами и подсоедините электрический разъем к двигателю очистителя ветрового стекла. Момент затяжки: 7-11 Н·м.
2. Установите крышку вентиляционной камеры.

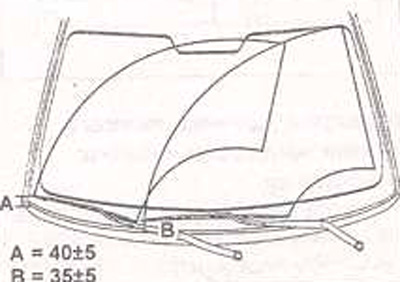

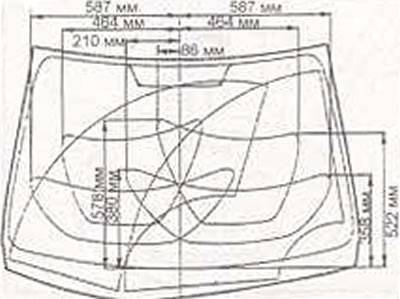

3. Установите рычаг и и щетки очистителя в соответствии с размерами, приведенными на рисунке.
4. Отрегулируйте сопла распылителей так, чтобы они распыляли жидкость в строго определенные места на ветровом стекле.
