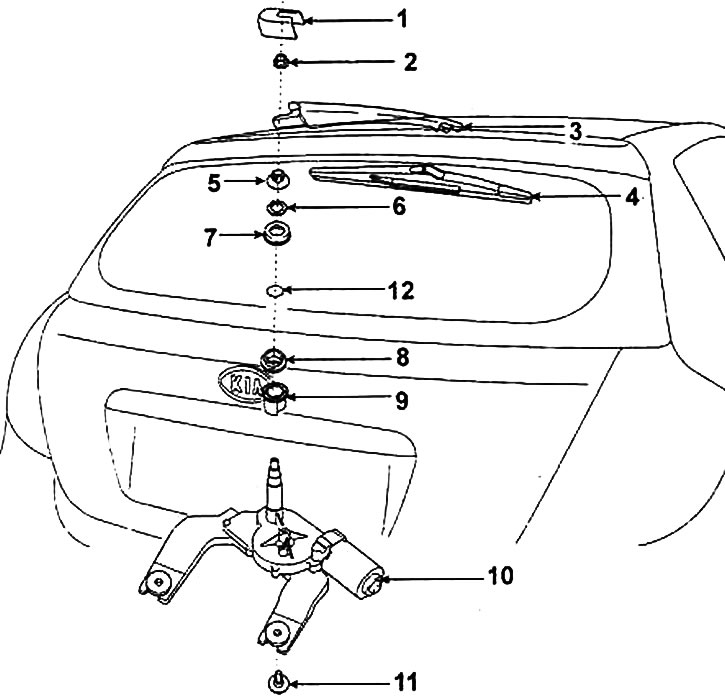

Очиститель заднего стекла: 1 - крышка; 2 - гайка; 3 - рычаг очистителя заднего стекла; 4 - щетка очистителя заднего стекла; 5 - крышка; 6 - гайка; 7 - крышка уплотнения; 8 - уплотнение; 9 - основание; 10 - блок очистителя заднего стекла; 11 - болт; 12 - отверстие в стекле.

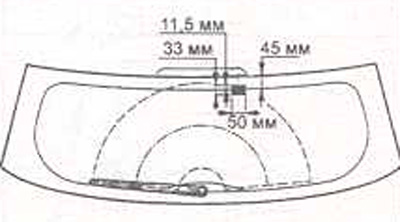

Исходная установка очистителя заднего стекла и распылителя омывателя.
1. Отрегулируйте сопло распылителя так, чтобы оно распыляло жидкость в строго определенное место на заднем стекле.
2. Установите щетку стеклоочистителя так, чтобы она располагалась над нижней полоской обогревателя заднего стекла.
Проверка двигателя очистителя заднего стекла
1. Отсоедините 4-контактный разъем от двигателя очистителя заднего стекла.
2. Подсоедините положительную клемму аккумуляторной батареи к контакту 4 разъема электродвигателя, а отрицательную клемму - к контакту 1.
3. Убедитесь, что двигатель стекло-очистителя работает.
Проверка автоматической остановки щетки в исходном состоянии
1. Включите двигатель на низкой частоте вращения.
2. Отсоединив провод от клеммы 2 разъема, остановите двигатель в любом положении, кроме исходного.
3. Соедините контакты 3 и 2 разъема.
4. Дополнительными проводами под-соедините положительную клемму аккумуляторной батареи к контакту 4 разъема электродвигателя, а отрицательную клемму - к контакту 1.
5. Проверьте, что двигатель стекло-очистителя выключается в исходном положении щет5и стеклоочистителя.
Замена

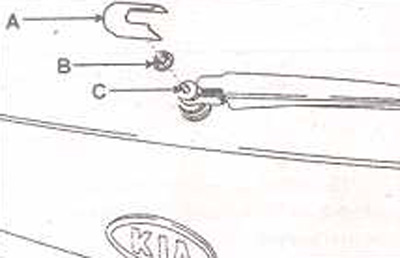

1. Снимите крышку стеклоочистителя (А), затем от верните гайку (В) и снимите рычаг стеклоочистителя (С). Момент затяжки: 10-14 Н·м.

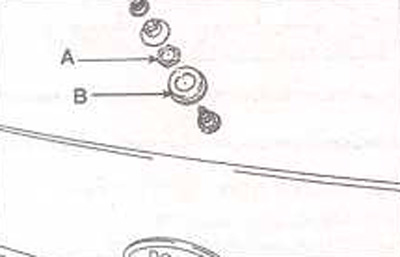

2. Отверните гайку (А) и снимите крышку уплотнения и уплотнение (В). Момент затяжки: 10-14 Н·м.
3. Откройте дверь багажного отделения и снимите обивку с двери.

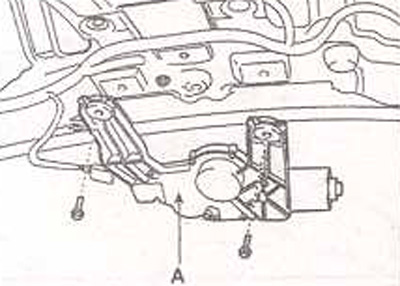

4. Отсоедините разъем от двигателя очистителя заднего стекла (А), выверните два винта и снимите двигатель очистителя заднего стекла.
5. Установка проводится в последовательности, обратной снятию.

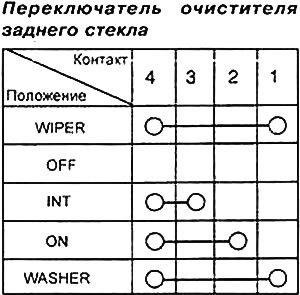

Проверка переключателя очистителя заднего стекла
1. Проверьте проводимость между контактами разъема в каждом положении переключателя.

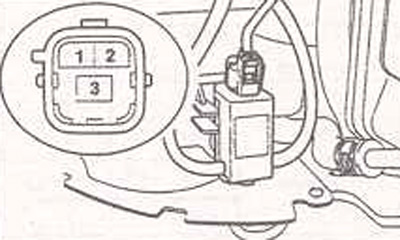

Проверка двигателя омывателя ветрового стекла
1. Заполните водой бачок стеклоомывателя соединенный с двигателем.
2. Снимите крышку переднего бампера.
3. Дополнительными проводами подсоедините положительную клемму аккумуляторной батареи к контакту 3 разъема, а отрицательную клемму - к контакту 1, при этом двигатель должен работать, а насос качать воду.
