Снятие
1. Сначала отсоедините провод от отрицательной клеммы аккумуляторной батареи, затем - от положительной клеммы.

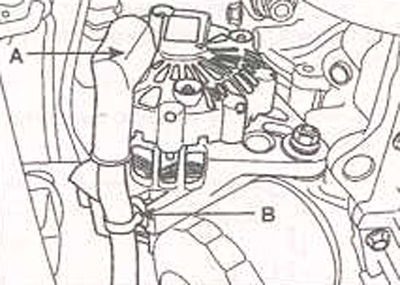

2. Отсоедините электрический разъем от генератора (А), затем отсоедините провод от клеммы «В» генератора. Снимите зажим (В) крепления жгута проводов.

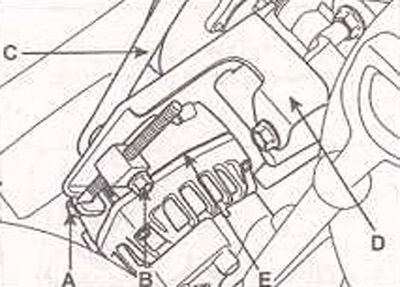

3. Ослабьте зажимной болт (В), регулировочный болт (А) и снимите ремень (С) привода генератора и кронштейн генератора (D).
4. Достаньте стяжные болты (А) и снимите генератор.
Установка
1. Установка проводится в последовательности, обратной снятию.
2. После установки отрегулируйте натяжение ремня привода навесного оборудования.
Проверка натяжения ремня
Примечание. После установки нового ремня отрегулируйте его натяжение до значений, соответствующих новому ремню, затем после работы двигателя под нагрузкой в течение 5 минут повторно отрегулируйте его натяжение до значений, соответствующих бывшему в употреблении ремню.
По прогибу ремня

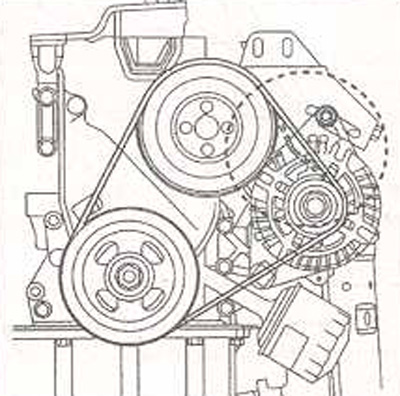

С усилием 98 Н (10 кг) нажмите на ремень в месте, расположенном на одинаковом удалении от шкивов генератора и коленчатого вала и измерьте прогиб ремня.
Прогиб ремня привода генератора при проверке натяжения:
- бывший в употреблении ремень: 8,5-11,5 мм
- новый ремень: 5,5-8,0 мм
Примечание. Если ремень изношен или поврежден, замените его.
С использованием датчика натяжения ремня
Установите датчик на ремень и измерьте его натяжение, при этом выполняйте рекомендации изготовителя датчика измерения натяжения.
Натяжение ремня привода генератора:
- бывший в употреблении ремень: 340-490 Н
- новый ремень: 690-880 Н
Примечание. Если ремень привода генератора изношен или поврежден, замените его.
Регулировка натяжения ремня

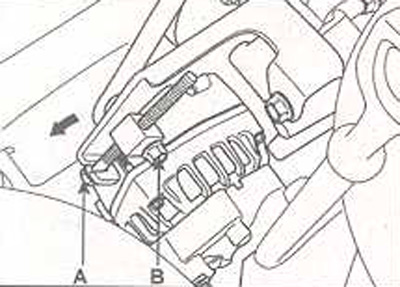

1. Ослабьте регулировочный (А) и фиксирующий болт (В).
2. Переместите генератор от двигателя до получения требуемого натяжения ремня привода генератора и затяните болты.
3. Повторно проверьте натяжение ремня привода генератора.
