Генератор бензиновых двигателей 1,4 и 1,6 литра

Снятие

1. Сначала отсоедините провод от отрицательной клеммы аккумуляторной батареи, затем - от положительной клеммы.

2. Снимите с двигателя крышку (А).



3, Ослабьте регулировочный болт (А) и снимите ремень (В) привода генератора.

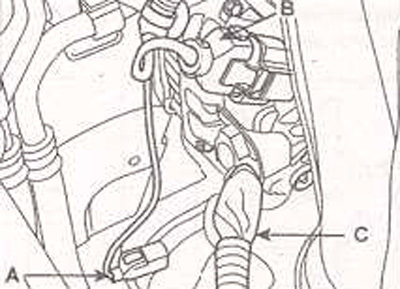

4. Отсоедините разъем от компрессора (А) и генератора (В), затем отсоедините провод (С) от клеммы «В» генератора.



5. Достаньте стяжные болты (А) и снимите генератор.




Момент затяжки:

• болта М12: 19,6-26,5 Н·м
• болта М14: 29,4-41,2 Н·м

Установка

1. Установка проводится в последовательности, обратной снятию.

2. После установки отрегулируйте натяжение ремня привода навесного оборудования.

Проверка натяжения ремня

1. Установите датчик на ремень и измерьте его натяжение, при этом выполняйте рекомендации изготовителя датчика измерения натяжения.



Натяжение ремня привода генератора:

• бывшего в употреблении: 637,4-735,5 Н
• нового: 931,6-1029,7 Н

Регулировка натяжения ремня

1. Ослабьте болты (А) крепления генератора.

2. Вращая регулировочный болт (В) отрегулируйте натяжение ремня привода навесного оборудования.



3. Повторно проверьте натяжение ремня привода генератора.

4. Затяните болты крепления генератора.
