Стартер бензиновых двигателей: 1 - винт; 2 - передняя крышка; 3 - упорное кольцо; 4 - стопор; 5 - муфта свободного хода; 6 - рычаг; 8 - тяговое реле; 9 - солнечная шестерня; 10 - сателлиты планетарной передачи; 11 - кольцо; 12 - статор; 13 - ротор; 14 - щеткодержатель; 15 - стяжной винт; 16 - задняя крышка.
Снятие и установка
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

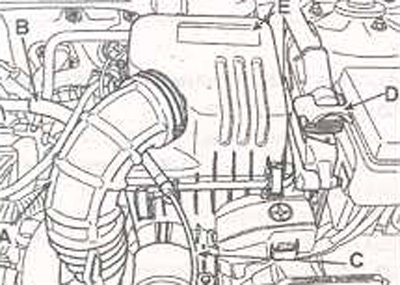

2. Снимите узел воздушного фильтра.
- 1) Отсоедините воздушный патрубок (А) и шланг вентиляции (В).
- 2) Отсоедините трос акселератора (С) от корпуса воздушного фильтра.
- 3) Отсоедините электрические разъемы от блока управления двигателем PCM (D).
- 4) Снимите воздушный фильтр (Е). Момент затяжки: 7,8-9,8 Н·м.

3. Отсоедините провод питания стартера (В) от клеммы В на тяговом реле, затем отсоедините разъем (А) от контакта S.

4. Выверните болты и снимите стартер. Момент затяжки: 42,2-53,9 Н·м.
5. Установка проводится в последовательности, обратной снятию.
6. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
