Замена лампы местной подсветки

Проверка

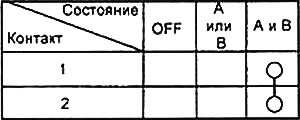

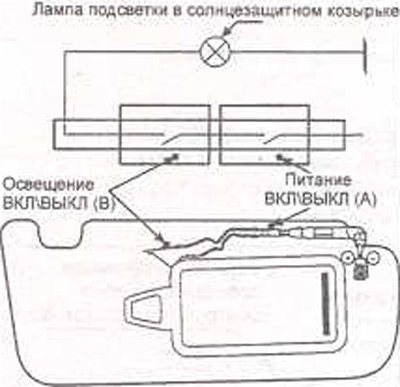

1. Снимите солнцезащитный козырек и проверьте наличие проводимости между контактами разъема. При отсутствии проводимости замените лампу подсветки или солнцезащитный козырек.

• 1) Условие А

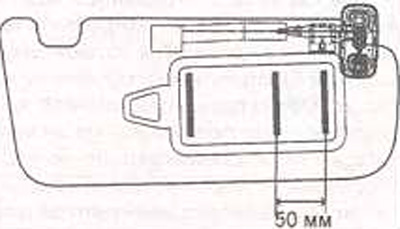

Питание включено: Когда крышка зеркала, расположенная в солнцезащитном козырьке открыта на 50 мм.

• 2) Условие В

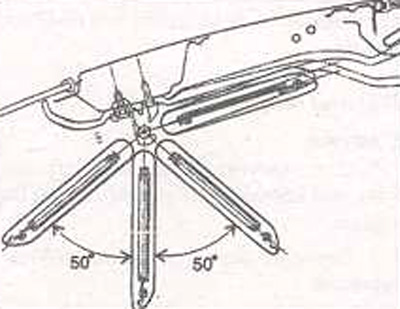

Освещение включено: Когда солнцезащитный козырек находится в положении, отклоненном на ±50° от вертикальной плоскости.

Снятие

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

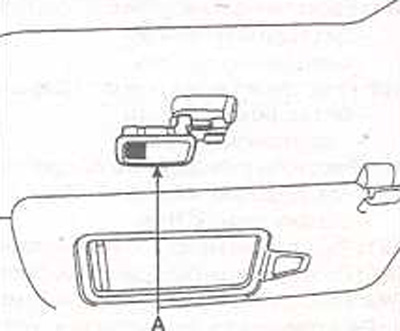

2. Снимите линзу лампы (А) местной подсветки, затем снимите лампу.

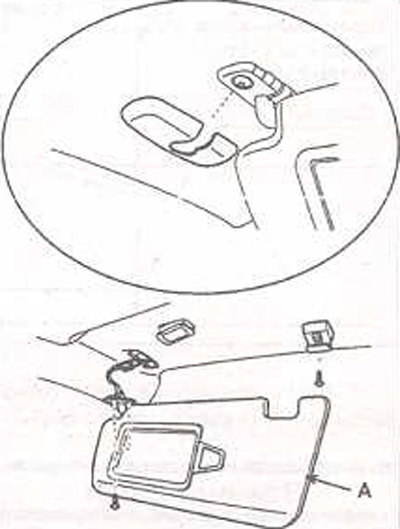

3. Выверните два винта и снимите солнцезащитный козырек (А).



4. Отсоедините разъем от солнцезащитного козырька (А).

Установка

1. Установите лампу местной подсветки.

2. Установите линзу лампы местной подсветки.

3. Установите солнцезащитный козырек.

4. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
