Снятие

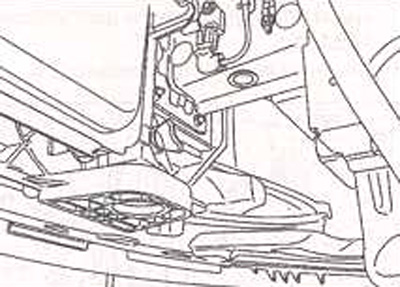

1. Слейте охлаждающую жидкость из системы охлаждения двигателя.

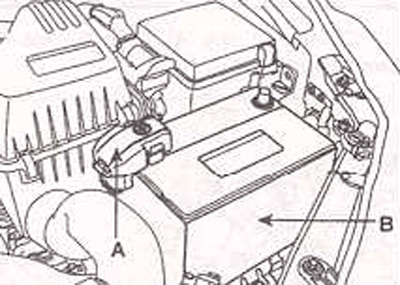

2. Отсоедините провода (А) от клемм аккумуляторной батареи (В).

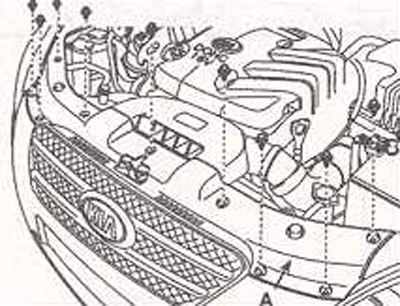

3. Снимите переднюю крышку (А).
4. Снимите воздуховод (А).

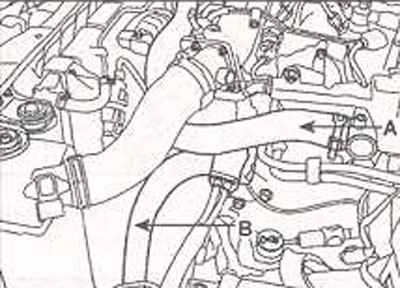

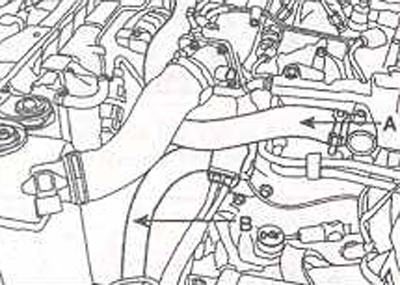

5. Снимите верхний шланг (А) радиатора.
6. Снимите нижний шланг (В) радиатора.
Примечание. Снимите зажим, расположенный на крышке вентилятора радиатора.

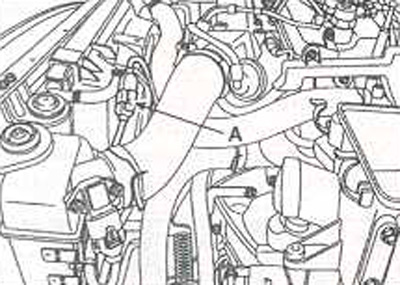

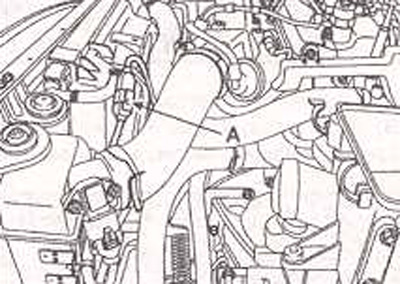

7. Отсоедините электрический разъем (А) от двигателя вентилятора.

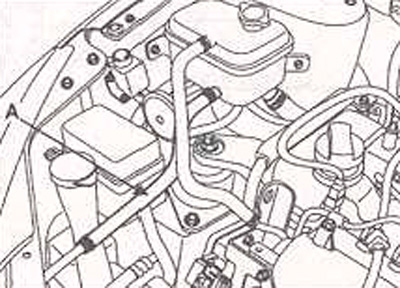

8. Снимите шланг (А) соединяющий радиатор и расширительный бачок.
9. Снимите верхние кронштейны радиатора.
10. Снимите вентилятор радиатора.
11. Снимите радиатор с конденсора системы кондиционирования воздуха.
Установка
1. Установите вентилятор радиатора. Момент затяжки: 8,8-10,8 Н·м.
2. Установите радиатор на конденсор системы кондиционирования воздуха и закрепите верхние кронштейны радиатора.
3. Установите шланг (А) соединяющий радиатор и расширительный бачок.
4. Подсоедините электрический разъем (А) к двигателю вентилятора.
5. Подсоедините верхний (А) и нижний (В) шланги радиатора, а также шланги охлаждения трансмиссионной жидкости.
6. Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
7. Пустите двигатель и проверьте отсутствие утечки из системы охлаждения.
