Примечания:
- Всегда используйте новую прокладку головки цилиндров.
- Привалочные поверхности головки и блока цилиндров должны быть чистые и сухие.
- Вращая коленчатый вал. установите поршень первого цилиндра в ВМТ.
1. Направляющие штифты должны быть установлены в блок цилиндров.
2. Определите толщину прокладки головки цилиндров.

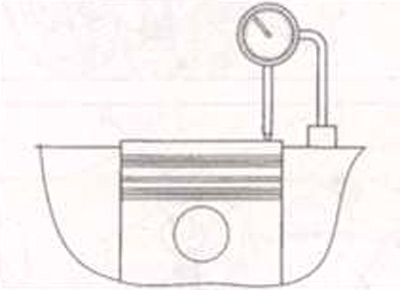

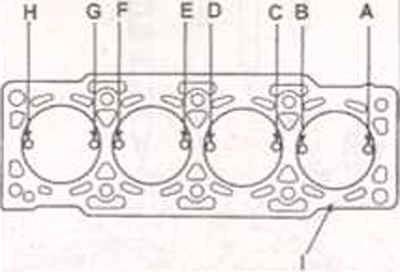

- 1) В 8 местах (А-Н) измерьте выступание поршня, установленного в ВМТ по отношению к привалочной поверхности (I) блока цилиндров.

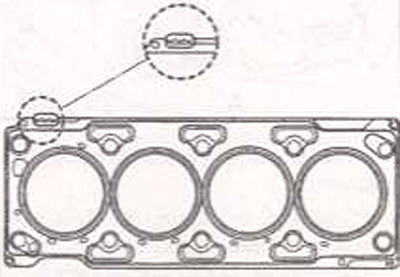

- 2) Установите прокладку так, чтобы маркировка располагалась со стороны маховика.
- 3) В зависимости от величины выступания поршня по таблице выберите толщину прокладки. В качестве величины выступания поршня необходимо использовать среднее значение из восьми измерений. Даже если одно измерение превышает допустимые пределы, толщину прокладки необходимо выбирать на основании измерения выступания этой точки.

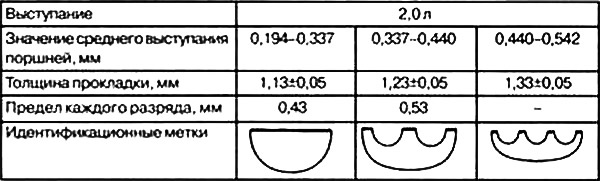

Выбор толщины прокладки в зависимости от выступание поршней из блока цилиндров
3. Установите головку цилиндров, при этом не повредите прокладку головки.
4. От руки затяните болты крепления головки цилиндров.
5. Установите шкив распределительного вала, совместив установочную метку, и закрепите болтом, затянув его требуемым моментом. Момент затяжки: 124,5-144,2 Н·м.

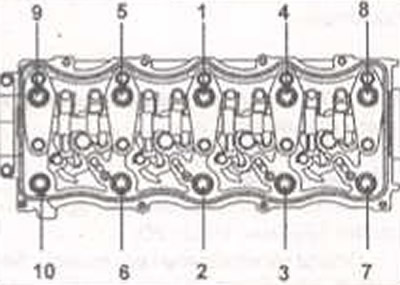

6. В последовательности, показанной на рисунке, затяните болты крепления головки цилиндров.
Момент затяжки:
- 1-й этап: 50 Н·м
- 2-й этап: довернуть но угол 120°
- 3-й этап: довернуть на угол 120°
Предупреждение! Всегда используйте новые болты крепления головки цилиндров.
7. Установите топливный насос.
8. Установите впускной и выпускной коллекторы.
9. Подсоедините шланг к вакуумному насосу и головке цилиндров.
10. При необходимости специальным инструментом SST (09351-27401) замените уплотнения топливных форсунок на крышке головки цилиндров.
11. Специальным инструментом SST (09212-27100) установите сальник распределительного вала

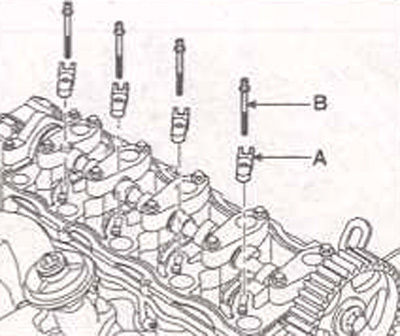

12. Установите держатели топливных форсунок (А).
13. Установите главную прокладку в паз крышки головки цилиндров.
Примечания:
- Перед установкой тщательно очистите прокладку и паз о крышке.
- При установке прокладки убедитесь, что прокладка крышки плотно установлена в паз, особенно в углах и переходах прокладки.
14. Ноносито тонкий слой герметика в четырех углах прокладки крышки головки цилиндров.
Примечания:
- Используйте жидкий герметик Loctite 5999 или ТН1212D.
- Перед нанесением герметика убедитесь. что прибавочные поверхности чистые и сухие.
- Устанавливайте крышку головки цилиндров в течение пяти минут после нанесения герметика.

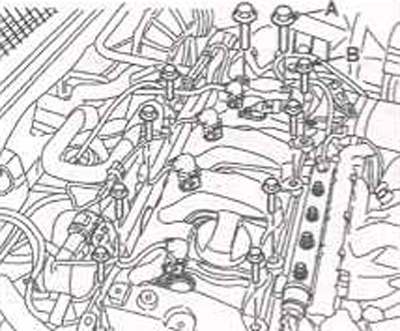

15. Вверните болты крепления крышки головки цилиндров и затяните их требуемыми моментами. Момент затяжки:
- болты А: 21-25 Н·м
- болты В: 8-10 Н·м
Примечание. После установки крышки головки цилиндров подождите 30 минут перед заполнением двигателя мотор-ным маслом.

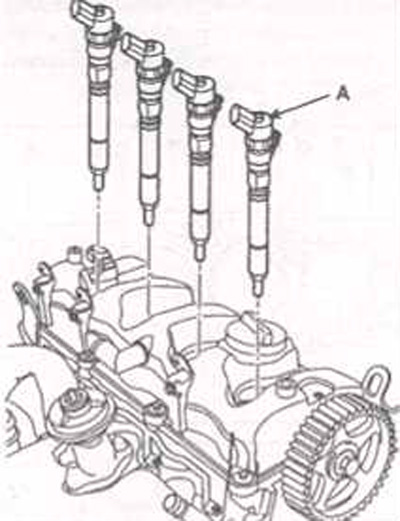

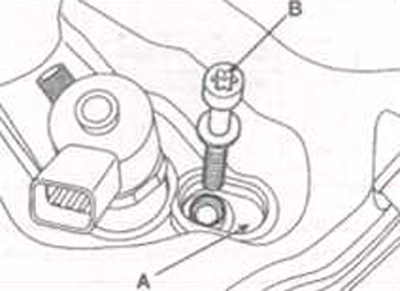

16. Установите топливные форсунки (С) и закрепите их держателями с болтами (В). Момент затяжки: 24,5-28,4 Н·м.

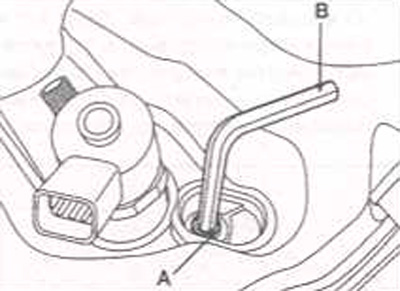

17. Шестигранным гаечным ключом (В) на 5 мм затяните болты крепления держателей (А).

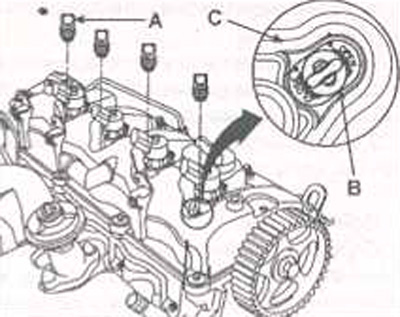

18. Установите пробки (А) топливных форсунок.
- а. Убедитесь, что при установке пробки метка «OPEN» располагается сбоку. Нажмите на пробку и поверните ее по часовой стрелке, при этом метка «OPEN» должна совместиться с меткой на крышке головки цилиндров.
- b. Моторным маслом смажьте уплотнительное кольцо пробки.
- c. Вставьте пробку в крышку головки цилиндров.
- d. Поверните пробку против часовой стрелки на угол 90°
- e. После установки поверните пробку по часовой стрелке. Если пробка вращается, выполните действия, приведенные в пунктах а)-d).
Примечание. При установке необходимо использовать новые прокладки пробок.
19. Установите топливную трубку.
20. Установите зубчатый ремень привода газораспределительного механизма.
