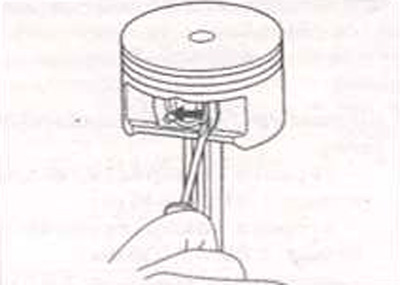

2. Аккуратно снимите оба стопорных кольца (А).
Примечание. Соблюдайте осторожность, чтобы не повредить канавки поршня.
3. Достаньте поршневой палец и разделите поршень и шатун

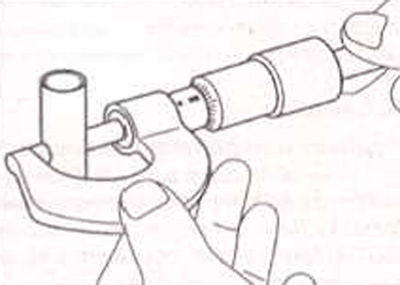

4. Измерьте диаметр поршневого пальца. Диаметр поршневого пальца: 27,995-28,000 мм.
Примечание. При комнатной темпера туре проверьте состояние поршня, поршневого пальца и шатуна.
5. Измерьте диаметр каждого поршневого пальца, в двух диаметрально противоположных направлениях и четырех плоскостях.
6. Определите зазор поршневого пальца в поршне, вычитая диаметр поршневого пальца из диаметра отверстия для поршневого пальца. Зазор: 0,015-0,030 мм
7. Определите зазор поршневого пальца в шатуне, вычитая диаметр поршневого пальца из диаметра отверстия головки шатуна. Зазор: 0,022-0,039 мм
8. Установите стопорное кольцо в канавку с одной стороны отверстия для поршневого пальца.
9. Нерастворимой в воде смазкой смажьте наружную поверхность поршня, внутреннюю поверхность отверстия для поршневого пальца и отверстие в малой головке шатуна.
Примечание. Нерастворимая в воде смазка: YUKEN KOGYO/STANDARD DS-711.

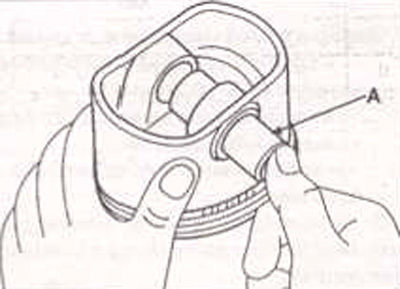

10. Соедините поршень с шатуном и вставьте поршневой палец (А). Метка на поршне и метка на шатуне должны располагаться с одной стороны.
Предупреждения!
- Убедитесь, что при установке поршневого пальца не повредили и не по- царапали отверстие малой головки шатуна, отверстие для поршневого пальца и поршневой палец
- Установите второе стопорное кольцо и убедитесь, что стопорные кольца должным образом расположены в канавках поршня.
