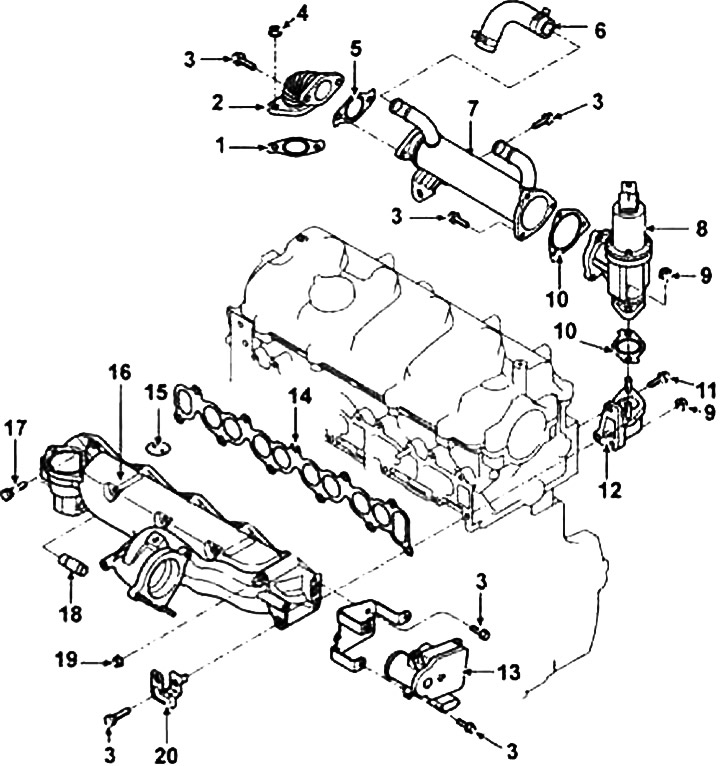

Впускной коллектор: 1 - прокладка; 2 - шланг системы рециркуляции отработавших газов (EGR); 3 - болт; 4 - гайка, 24,5-29,4 Н·м; 5 - прокладка; 6 - шланг теплообменника; 7 - теплообменник EGR; 8 - клапан EGR; 9 - гайка, 19,6-26,5 Н·м; 10 - прокладка, 11 - болт, 19,6-26,5 Н·м; 12 - коленчатый патрубок EGR; 13 - привод циркуляции; 14 - прокладка; 15 - клапан регулировки циркуляции; 16 - впускной коллектор; 17 - болт, 14,7-21,6 Н·м; 18 - соединение шланга системы охлаждения; 19 - гайка; 20 - кронштейн электропроводки.
Примечание. При установке впускного коллектора необходимо использовать новую прокладку.
Снятие

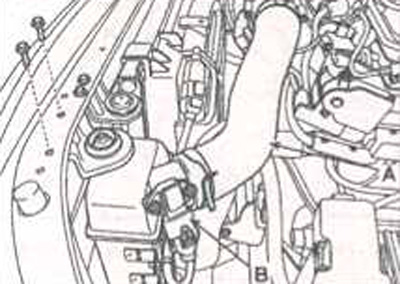

1. Снимите верхний (А) шланг радиатора и трубку удаления воздуха (В).
2. Снимите генератор.

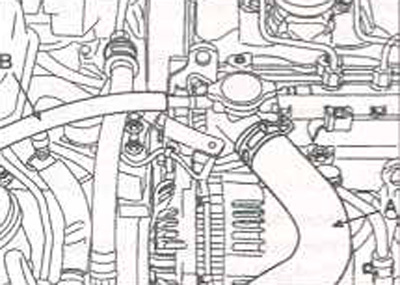

3. Снимите шланг, идущий к промежуточному охладителю воздуха (А) и отсоедините разъем от датчика давления наддува воздуха BSP (В).
4. Отсоедините электрические разъемы жгута проводов двигателя со стороны впускного коллектора.

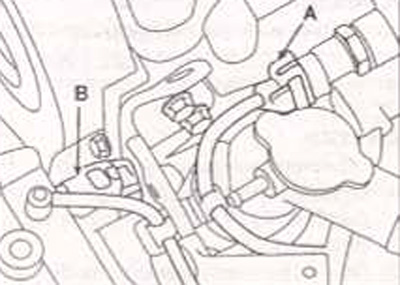

Отсоедините электрический разъем от датчика давления топлива в топливной рейке (А) и датчика температуры охлаждающей жидкости (В).

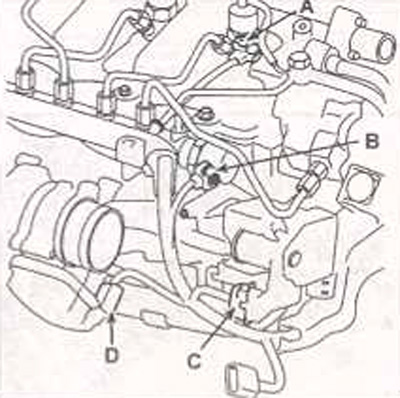

5. Отсоедините электрические разъемы от датчика положения распределительного вала (А), клапана регулировки давления (В), клапана управления приводом (С) и дроссельного узла (D).
6. Снимите датчик уровня масла.

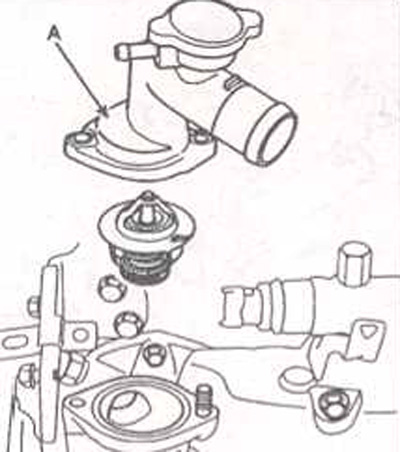

7. Выверните болты и снимите кожух термостата (А). Момент затяжки: 20-25 Н·м.

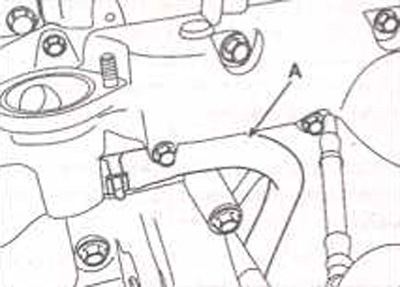

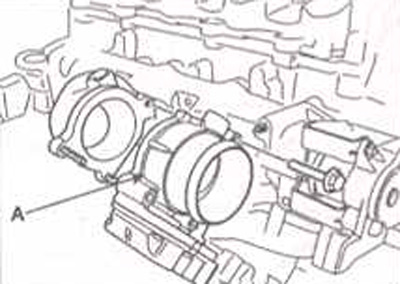

8. Сними то дроссельный узел. Момент затяжки: 10-12 Н·м.
9. Снимите шланг термостата.

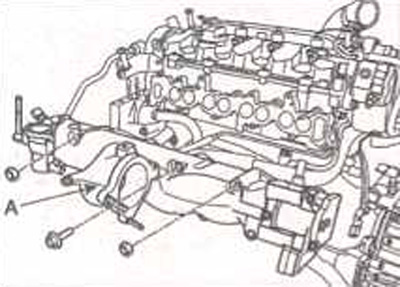

10. Снимите впускной коллектор (А). Момент затяжки: 14,7-21,6 Н·м.
Установка
1. Установка проводится в последовательности, обратной снятию.
