Датчик температуры поступающего в двигатель воздуха (IATS)

0
Датчик температуры поступающего а двигатель воздуха (IATS) встроен в датчик абсолютного давления и представляет собой термистор, сопротивление которого изменяется в зависимости от температуры. В топливную систему встроены два датчика температуры поступающего в двигатель воздуха.

IATS #1 объединен с измерителем расхода воздуха (MAPS) и IATS #2 объединен с датчиком давления наддува воздуха (BPS) и расположены соответственно перед и позади турбокомпрессора. IATS #1 измеряет температуру воздуха входящего в турбокомпрессор, а LATS-2 измеряет температуру воздуха выходящего их турбокомпрессора. Сравнивая эти две температуры воздуха возможно более точное определение количества воздуха, поступающего в двигатель.

Блок ЕСМ учитывает сигналы этих датчиков и корректирует ширину импульса напряжения, подаваемого на форсунки, в результате чего изменяется количество топлива, подаваемого в цилиндры двигателя, а также корректируется количество отработавших газов, подаваемых в цилиндры для повторного сжигания.

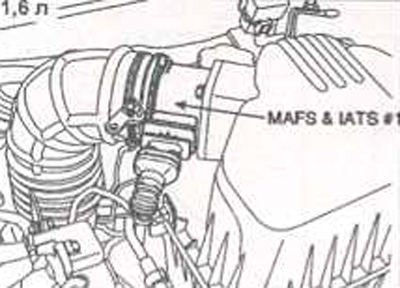

Датчик температуры поступающего в двигатель воздуха IATS #1 встроенный в MAFS



Температура, °CСопротивление, кОм
-4035,14-43,76
-2012,66-15,12
05,12-5,80
202,29-2,55
401,10-1,24
600,57-0,65
800,31-0,37





Датчик температуры поступающего в двигатель воздуха IATS #2 встроенный в BPS



Температура, °CСопротивление, кОм
-4040,93-48,35
-2013,89-16,03
05,36-6,09
202,31-2,57
401,06-1,21
600,54-0,62
800,29-0,34
