Снятие
Предупреждения!
- Топливная система с рейкой и аккумулятором давления находится под высоким давлением (примерно 1600 бар).
- Не проводите обслуживание типичной системы при работающем двигателе и в течение 30 секунд после выключения двигателя.
- Всегда соблюдайте меры безопасности.
- При обслуживании топливной системы соблюдайте абсолютную чистоту.
- Без крайней необходимости не снимайте топливные форсунки.
1. Отсоедините от форсунки электрический разъем (А).
2. Снимите фиксирующий зажим (В) и отсоедините шланг возврата топлива (С) от форсунки.
3. Отсоедините трубку высокого давления (А) от топливной рейки и форсунки.
4. Снимите пробки (А), для чего немного потяните пробку вверх (более 1 мм), поверните ее по часовой стрелке на угол 90°, затем поверните ручку пробки (-) для увеличения зазора между крышкой головки цилиндров и пробкой.
5. Выверните болты (А) крепления держателей топливных форсунок вытяните держатели и снимите топливные форсунки.
Примечание. Если топливная форсунка застревает в головке цилиндров, для ее снятия используйте специальный инструмент SST.
Очистка
1. Очистите форсунку а вертикальной ультразвуковой ванне.
2. В случае необходимости очистите корпус форсунки и уплотняемую поверхность на стопорной гайке мелкозернистой наждачной бумагой, при этом не снимайте защитные крышки.
3. Распылитель форсунки необходимо чистить только в ультразвуковой ванне и в вертикальном положении. Для чистки распылителя форсунки не используйте металлическую щетку.
Установка
1. Установка проводится в последовательности, обратной снятию.
Примечания:

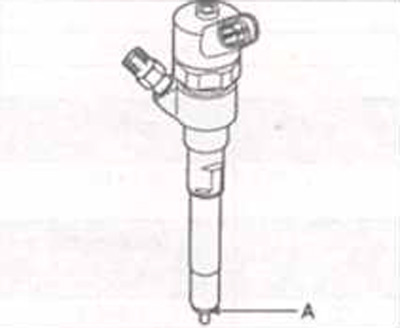

- При установке топливной форсунки замените уплотнительное кольцо круглого сечения (А) и смажьте его.
- При установке топливной трубки высокого давления специальным инструментом SST затяните накидные гайки крепления трубок к форсунками топливной рейке.
| Наименование | Размер | №SST |
| Накидная гайка (со стороны форсунки) | 14 мм | 00314-27110 |
| Накидная гайка (со стороны топливной рейки) | 17 мм | 09314-27120 |
Накидные гайки крепления топливной трубки высокого давления: 24,5-28,4 Н·м.
Болт крепления держателя топливной форсунки: 24,5-28,4 Н·м.
