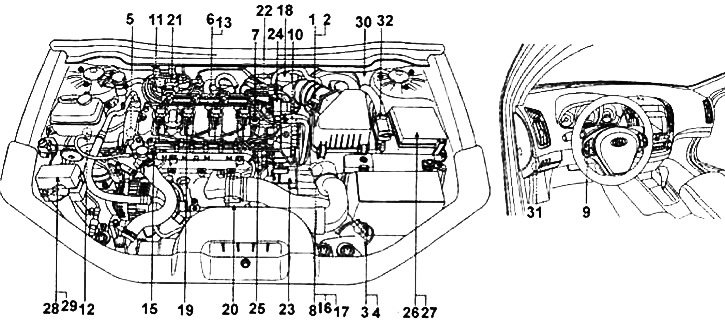

Расположение элементов топливной системы на автомобиле с дизельным двигателем 1,6 л: 1 - измеритель расхода воздуха (MAPS); 2 - датчик температуры поступающего в двигатель воздуха (IATS) #1 (встроенный в MAPS); 3 - датчик давления наддува воздуха (BPS); 4 - датчик температуры поступающего в двигатель воздуха (IATS) №2 (встроенный в BPS); 5 - датчик температуры охлаждающей жидкости (ECTS); 6 - датчик концентрации кислорода; 7 - датчик положения распределительного вала (CMPS); 8 - датчик угла поворота коленчатого вала (CKPS); 9 - датчик положения педали акселератора (APS); 10 - датчик температуры топлива (FTS); 11 - датчик давления в системе кондиционирования воздуха (APT); 12 - датчик температуры отработавших газов (EGTS) #1 для VGT [с CPF]; 13 - датчик температуры отработавших газов (EGTS) #2 для CPF [с CPF]; 14 - датчик разности давлений (DPS) [с CPF]; 15 - датчик давления топлива в топливной рейке (RPS); 16 - датчик скорости автомобиля (VSS); 17 - датчик определения воды (расположен в топливном фильтре); 18 - топливные форсунки; 19 - привод изменения завихрения; 20 - привод управления дроссельной заслонкой (с CPF); 21 - электромагнитный клапан управления VGT; 22 - электромагнитный клапан системы рециркуляции отработавших газов (EGR); 23 - электромагнитный клапан управления дроссельной заслонкой (не CPF); 24 - клапан регулировки давления топлива; 25 - клапан регулировки давления топлива в топливной рейке; 26 - главное реле; 27 - реле отопителя; 28 - реле топливного насоса; 29 - реле свечей накаливания; 30 - дополнительное реле отопителя; 31 - многоцелевой проверочный разъем; 32 - ЕСМ (блок управления двигателем); 33 - диагностический разъем (DLC).

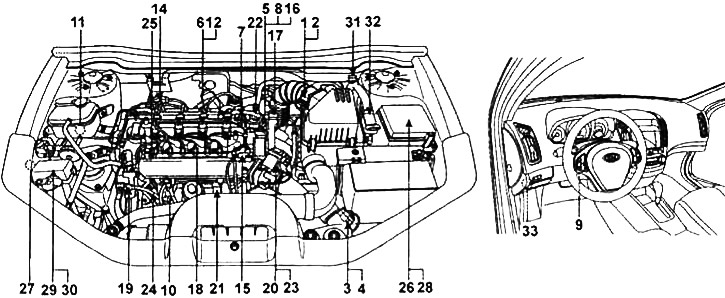

Расположение элементов топливной системы на автомобиле с дизельным двигателем 2,0 л: 1 - измеритель расхода воздуха (MAPS); 2 - датчик температуры поступающего в двигатель воздуха (IATS) #1 (встроенный в MAPS); 3 - датчик давления наддува воздуха (BPS); 4 - датчик температуры поступающего в двигатель воздуха (IATS) №2 (встроенный в BPS); 5 - датчик температуры охлаждающей жидкости (ECTS); 6 - датчик концентрации кислорода; 7 - датчик положения распределительного вала (CMPS); 8 - датчик угла поворота коленчатого вала (CKPS); 9 - датчик положения педали акселератора (APS); 10 - датчик температуры топлива (FTS); 11 - датчик разности давлений (DPS); 12 - датчик давления о системе кондиционирования воздуха (APT); 13 - датчик температуры отработавших газов (EGTS) #1 для VGT; 14 - датчик температуры отработавших газов (EGTS) #2 для CPF; 15 - датчик давления топлива в топливной рейке (RPS); 16 - датчик скорости автомобиля (VSS); 17 - переключатель давления моторного масла (OPS); 18 - датчик определения воды (расположен в топливном фильтре); 19 - топливные форсунки 20 - привод управления дроссельной заслонкой; 21 - электромагнитный клапан управления VGT; 22 - электромагнитный клапан системы рециркуляции отработавших газов (EGR); 23 - привод изменения завихрения; 24 - клапан регулировки давления топлива; 25 - клапан регулировки давления топлива и топливной рейке; 26 - главное реле; 27 - реле топливного насоса; 28 - реле свечей накаливания; 29 - дополнительное реле отопителя; 30 - многоцелевой проверочный разъем; 31 - диагностический разъем (DLC); 32 - ЕСМ (блок управления двигателем).
