Топливный фильтр автомобиля с двигателем 1,6 л: 1 - топливный фильтр: 2 - подогреватель; 3 - датчик обнаружения воды; 4 - термодатчик; 5 - от топливного бака; 6 - к топливному насосу высокого давления; 7 - подкачивающий насос.
Снятие
1. Выключите зажигание.
2. Разъедините быстроразъемное соединение (А) шланга подачи топлива и отсоедините шланг (В) выхода топлива.
Предупреждение! Полотенцем закройте место отсоединения шланга, что исключит разбрызгивание топлива, находящегося под остаточным давлением.

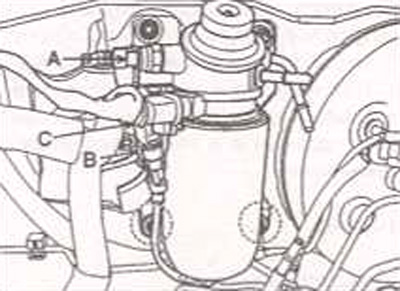

3. Отсоедините разъемы от термодатчика (А), датчика обнаружения воды (В) и подогревателя (С).

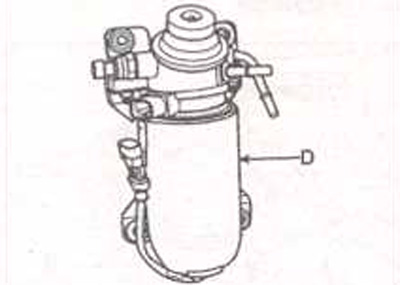

4. Отверните 2 гайки и снимите топливный фильтр (D).
Установка
1. Установка проводится в последовательности, обратной снятию.
