Примечания:
- Перед установкой очистите все детали.
- Нанесите тонкий слой моторного масла на все поверхности скольжения.
- Замените все сальники и уплотнительные кольца.
1. Установите клапаны.
- 1) Установите гнездо пружины.

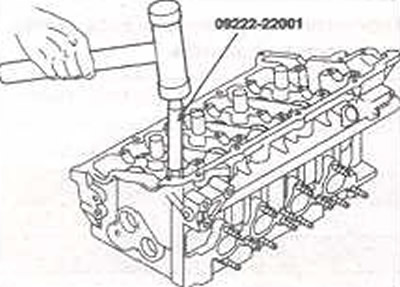

- 2) Приспособлением SST (09222-22001) установке маслоотражательный колпачок.
Примечания:
- Не используйте повторно снятые ранее маслоотражательные колпачки.
- Неправильная установка маслоотражательного колпачка может привести к утечке моторного масла через направляющую втулку клапана.
- 3) Установите клапан, клапанную пружину и тарелку пружины.
Примечание. Пружины необходимо устанавливать стороной, покрытой эмалью, к тарелкам пружин.

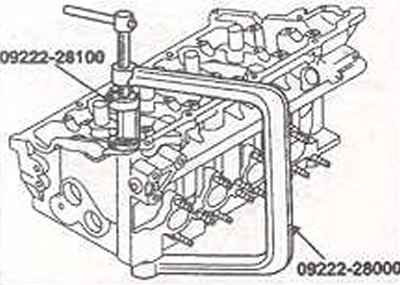

- 4) Специальным приспособлением SST (09222-28000, 09222-28100) сожмите пружину. Установите сухари и снимите специальное приспособление для сжатия пружины.

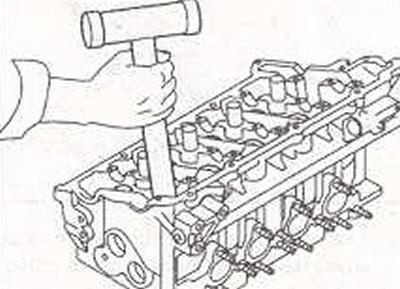

- 5) Пластиковым молотком или ручкой молотка несколько раз ударьте по торцу стержня клапана для того, чтобы сухари установились на свои места.

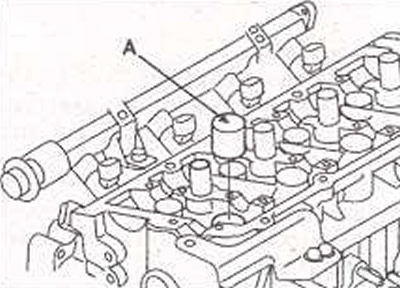

2. Установите толкатели клапанов и убедитесь, что они плавно вращаются.
