Примечания.
- Перед установкой очистите все детали.
- Всегда используйте новые прокладки головки цилиндров и коллекторов.
- Прокладка головки цилиндров изготовлена из металла, поэтому соблюдайте осторожность, чтобы не согнуть ее.
- Вращая коленчатый вал, установите поршень первого цилиндра в ВМТ.

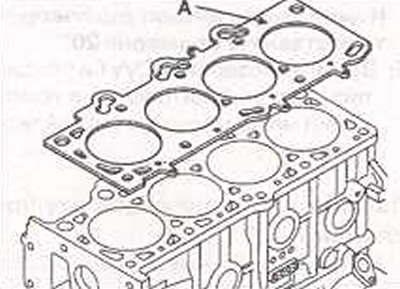

1. Установите прокладку головки цилиндров (А) на блок цилиндров.
Примечание. Соблюдайте направление установки прокладки.
2. Установите головку цилиндров, при этом не повредите прокладку головки цилиндров.
3. Вверните болты крепления головки цилиндров.
- 1) Тонким слоем моторного масла смажьте резьбу и головки болтов крепления головки цилиндров.

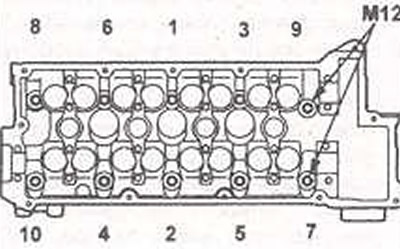

- 2) В определенной последовательности за несколько проходов затяните болты с шайбами крепления головки цилиндров.
Момент затяжки:
- болты М10: 22,6-26,5 Н·м + довернуть на угол 60-65° + довернуть на угол 60-65°
- болты М12: 27,5-31,4 Н·м + довернуть на угол 60-65° + довернуть на угол 60-65°

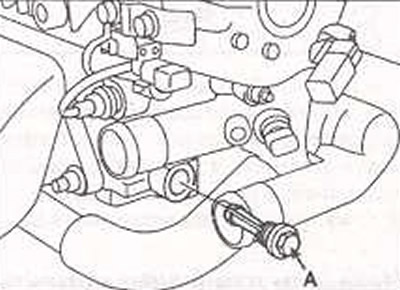

4. Установите фильтр (А) клапана регулировки давления (ОСV). Момент затяжки: 40,2-50,0 Н·м.
Примечание. При установке фильтра клапана регулировки давления (OCV) используйте новую прокладку.

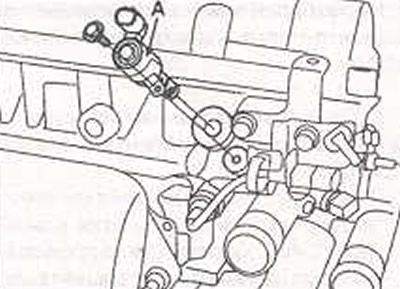

5. Установите клапан (А) регулировки давления (OCV).
Момент затяжки: 9,8-11,8 Н·м.
Предупреждения!
- Не используйте повторно упавший клапан регулировки давления (OCV),
- Содержите клапан ОО/в чистом виде.
- При обслуживании не держите за втулку клапан регулировки давления (OCV).
- После установки клапана регулировки давления (OCV) на двигатель при установке вилки не проворачивайте коленчатый вал двигателя.
6. Установите распределительные валы.

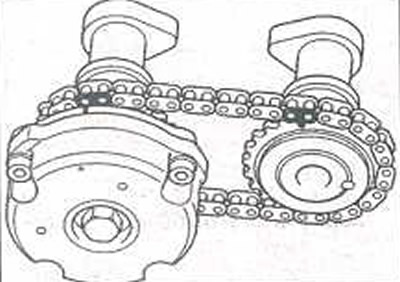

- 1) Установите цепь на звездочки распределительных валов так, чтобы метки на цепи совместились с отмеченными звеньями цепи, как показано на рисунке.

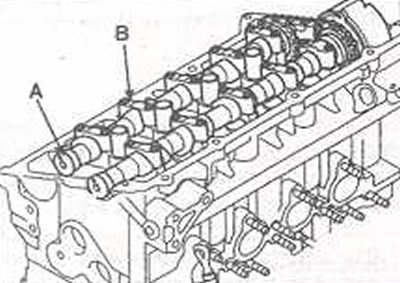

- 2) Установите распределительные валы (А) и крышки подшипников (В). Момент затяжки: 13,7-14,7 Н·м.

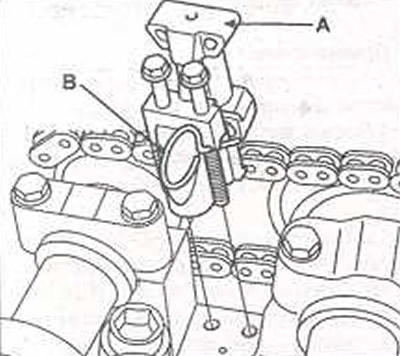

- 3) Установите механизм автоматического натяжения цепи (А).
Момент затяжки: 7,8-9,8 Н·м.
- 4) Снимите стопор, блокирующий механизм автоматического натяжения цепи (В).
7. Проверьте и отрегулируйте клапанные зазоры.

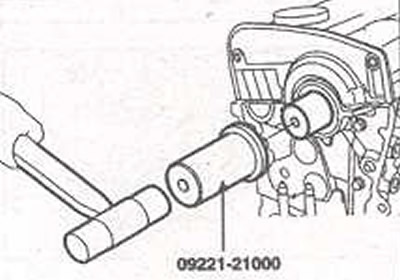

8. Специальным приспособлением SST (09221-21000) установите сальник распределительного вала.
9. Установите шкив распределительного вала.
10. Установите зубчатый ремень привода газораспределительного механизма.
11. Установите крышку головки цилиндров.

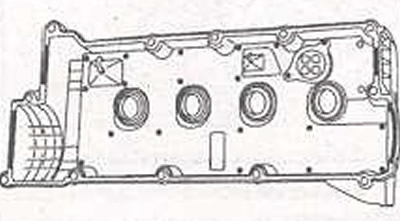

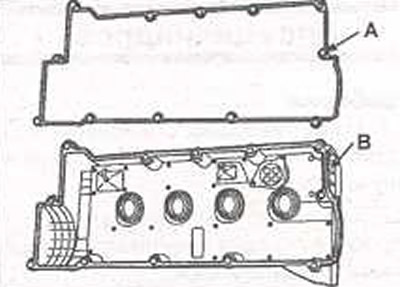

- 1) Установите прокладку крышки головки цилиндров (А) в паз крышки (В).
Примечания:
- Перед установкой прокладки тщательно очистите крышку головки цилиндров и паз в крышке.
- При установке прокладки убедитесь, что прокладка крышки плотно установлена в паз. особенно в углах и переходах прокладки.
- 2) Нанесите тонкий слой герметика на поверхность прокладки крышки головки цилиндров.
Примечания:
- Используйте жидкий герметик Lactate5999.
- Перед нанесением герметика убедитесь, что привалочные поверхности чистые и сухие.
- После установки крышки головки цилиндров подождите 30 минут перед заполнением двигателя моторным маслом.

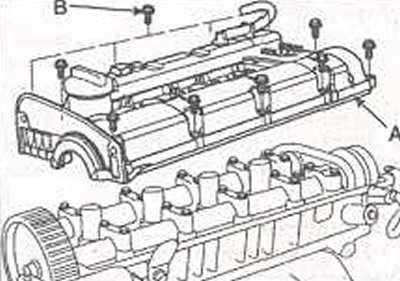

- 2) Установите крышку головки цилиндров (А) и закрепите ее 12 болтами (В). Затягивание болтов проводите равномерно за несколько проходов. Момент затяжки: 7,8-9,8 Н·м.

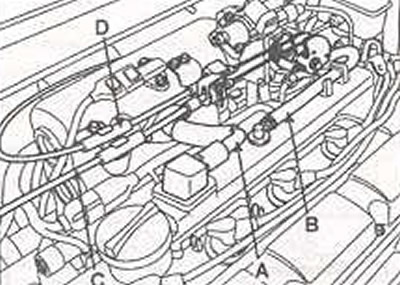

- 4) Подсоедините трос акселератора (С) и трос системы круиз-контроля (D) к крышке головки цилиндров.
- 5) Подсоедините шланг PCV (положительной вентиляции картера) (А) и шланг вентиляции картера (В) к крышке головки цилиндров.
- 6) Подсоедините высоковольтные провода.
12. Установите впускной коллектор.
13. Установите выпускной коллектор.

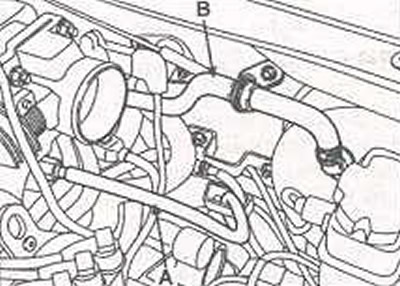

14. Подсоедините трубку подачи топлива к топливной магистрали (А) и шланг вакуумного усилителя тормозов (В).

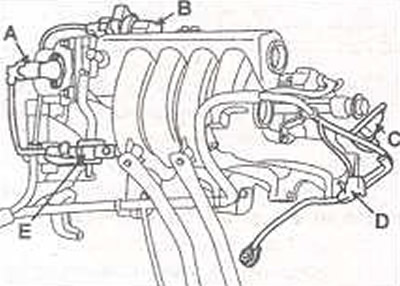

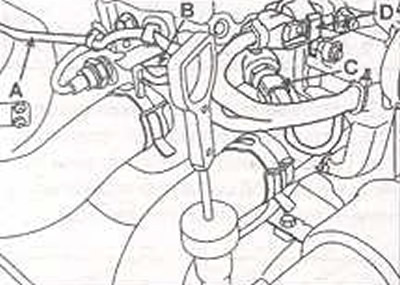

23. Подсоедините электрические разъемы и зажимы крепления проводов к головке цилиндров и впускному коллектору.
- 1) Подсоедините разъем к обогреваемому датчику концентрации кислорода.
- 2) Подсоедините разъем (D) к датчику детонации.
- 3) Подсоедините разъемы к топливным форсункам.
- 4) Подсоедините разъем (С) к датчику положения распределительного вала (СМР).
- 5) Подсоедините разъем (Е) к электромагнитному клапану очистки абсорбера (PCSV).
- 6) Подсоедините разъем (В) к регулятору частоты вращения коленчатого вала двигателя на холостом ходу (ISA).
- 7) Подсоедините разъем (А) к датчику положения дроссельной заслонки (TPS).
- 8) Подсоедините разъем (D) к катушке зажигания.
- 9) Подсоедините разъем (С) к датчику температуры охлаждающей жидкости.
- 10) Подсоедините разъем (В) к датчику температуры масла.
- 11) Подсоедините разъем (А) к клапану регулировки давления (OCV).

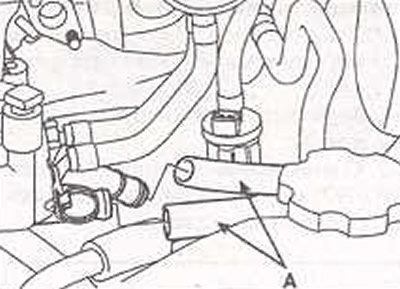

15. Установите шланги отопителя (А).

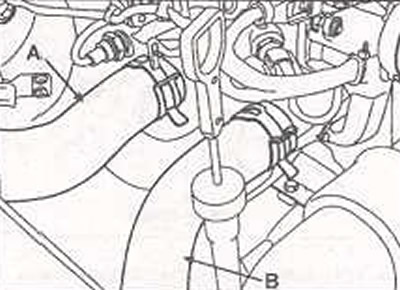

16. Подсоедините верхний (А) и нижний (В) шланги радиатора.
17. Установите шланг воздухозаборника и воздушный фильтр.
18. Установите крышку двигателя.
19. Установите аккумуляторную батарею и подсоедините провода к клеммам аккумуляторной батареи.
20. Залейте охлаждающую жидкость в систему охлаждения двигателя.
21. Пустите двигатель и проверьте его на отсутствие утечек.
22. Проверьте уровень охлаждающей жидкости и моторного масла.
