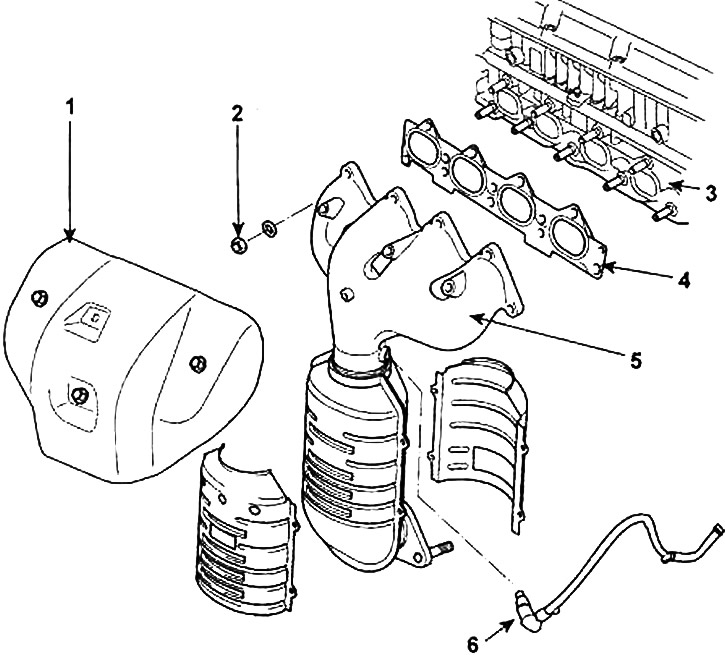

Выпускной коллектор: 1 - термозащитный экран; 2 - гайка, 42,2-53,9 Н·м; 3 - головка цилиндров; 4 - прокладка: 5 - выпускной коллектор; 6 - передний датчик концентрации кислорода, 49,0-58,8 Н·м.
Снятие
1. Снимите крышку двигателя.

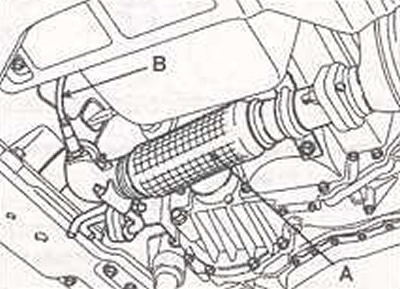

2. Снимите передний глушитель (А).
3. Отсоедините разъем (В) от переднего датчика концентрации кислорода.
4. Выверните болты и снимите термозащитный кожух.

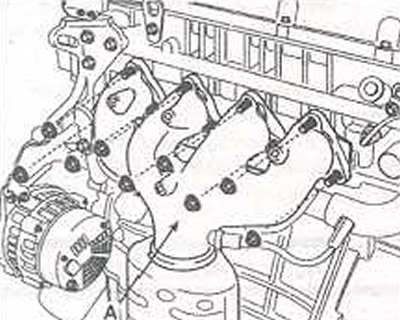

5. Отверните гайки и снимите в сборе каталитический нейтрализатор и выпускной коллектор (А).
Установка
1. Установка проводится в последовательности, обратной снятию, при этом необходимо использовать новую прокладку выпускного коллектора.
