Датчик абсолютного давления во впускном коллекторе представляет собой чувствительный элемент скорости-плотности. Датчик установлен на воздушной камере и передает аналоговый сигнал РСМ, пропорциональный абсолютному давлению. На основании информации от датчика блок управления двигателем регулирует количество подаваемого в двигатель топлива, а также изменяет угол опережения зажигания. В датчике установлен электронный блок, усиливающий выходной сигнал. Чувствительный элемент датчика кремниевый, диафрагменного типа. 100%-й вакуум и давление во впускном коллекторе соответственно прикладываются к двум сторонам чувствительного элемента. Таким образом, выходное напряжение кремниевого датчика изменяется прямо пропорционально разнице приложенных к нему давлений.

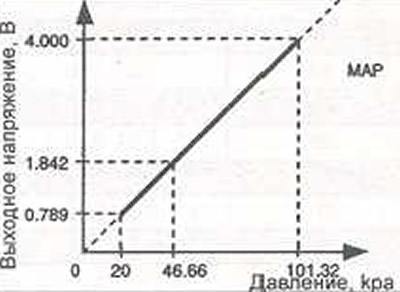

Двигатели 1,4/1,6 л
| Давление, кРа | Выходное напряжение, В |
| 20,0 | 0,79 |
| 46,66 | 1,84 |
| 101,32 | 4,0 |
Проверка датчика (двигатель 2,0 л)
| Состояние | Выходное напряжение, В |
| Зажигание включено | 3,9-4,1 |
| Холостой ход | 0,8-1,6 |
