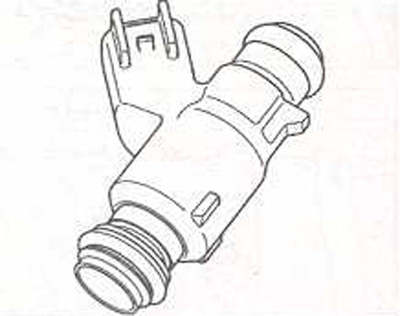

Топливные форсунки на основании сигналов от блока РСМ впрыскивают топливо в цилиндры двигателя. Количество подаваемого топлива зависит от времени открытия форсунок. РСМ управляет каждой форсункой по отдельности, соединяя с «массой» цепь управления, при этом напряжение в цепи приближается к 0 В и производится впрыск топлива. Когда РСМ выключает цепь управления, топливная форсунка закрывается. Поскольку топливо находится под высоким давлением, оно распыляется в форме полого конуса.
Измерение сопротивления
1. Отсоедините разъем от топливной форсунки и измерьте сопротивление между контактами разъема. Сопротивление: 13,8-15,2 Ом при температуре 20°С.
