Снятие
1. Отсоедините провода от клемм аккумуляторной батареи.
2. Снимите аккумуляторную батарею и лоток батареи.
3. Снимите воздуховод.
4. Снимите воздушный фильтр.

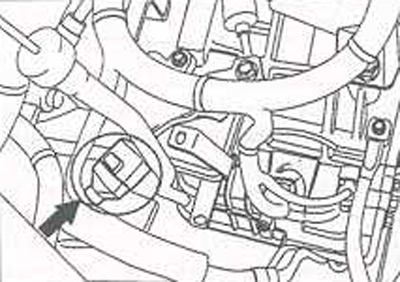

5. Отсоедините электрический разъем от переключателя индикации положения рычага селектора (А).
6. Отсоедините трос (А) управления коробкой передач от рычага на коробке передач.
7. Снимите переключатель индикации положения рычага селектора и рычаг управления коробкой передач.
Проверка
Установите переключатель индикации положения рычага селектора во все положения и проверьте проводимость между контактами разъема.
Расположение и назначение контактов разъема переключателя индикации положения рычага селектора:
1 - положение Р;
2 - положение D;
3 - положение L;
5 - положение 2;
6 - положение N;
7 - положение R;
8 - источник питания IG1;
9 - цепь пуска двигателя;
10 - цепь пуска двигателя.
Если проводимость не соответствует требуемой, замените переключатель индикации положения рычага селектора.
Установка
1. Установите переключатель индикации положения рычага селектора в положение «N».
2. Установите приводной вал переключателя индикации положения рычага селектора в положение «N».
3. Установите переключатель индикации положения рычага селектора и рычаг управления коробкой передач.
Момент затяжки:
- гайки вала: 17-21 Н·м
- болтов: 10-12 Н·м
4. Подсоедините трос (А) управления коробкой передач к рычагу на коробке передач.
5. Подсоедините электрический разъем к переключателю индикации положения рычага селектора (А).
6. Дальнейшая установка переключателя индикации положения рычага селектора проводится в последовательности, обратной снятию. После установки переключателя включите зажигание. Переместите рычаг переключения передач из положения «Р» в положение «L» и убедитесь, что индикатор правильно показывает положение рычага переключения передач.
