Тросы переключения передач: 1 - ручка рычага переключения передач; 2 - рычаг переключения передач; 3 - трос выбора передач; 4 - трос переключения передач; 5 - наконечники тросов переключения и выбора передач; 6 - коробка передач.
Снятие

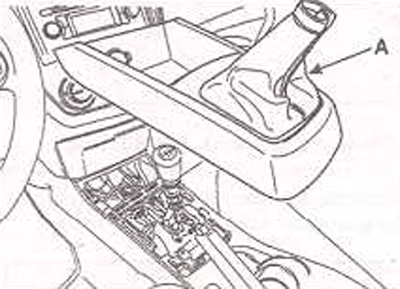

1. Снимите верхнюю крышку (А) с центральной консоли.
2. Снимите центральную консоль.
3. Снимите пружинный фиксатор (А), зажим (8) и отсоедините от коробки передач трос выбора передач.

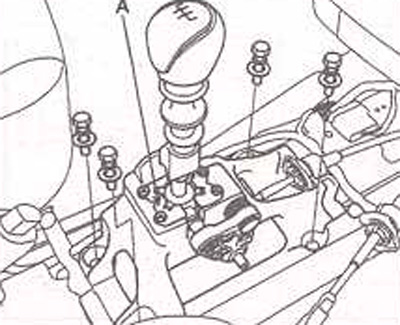

4. Снимите узел рычага переключения передач (А).

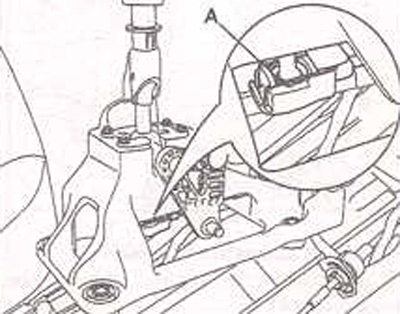

5. Снимите зажим (А) крепления троса переключения передач.

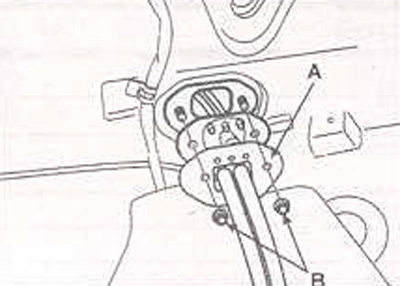

6. Отверните гайки (В) и снимите фиксатор (А).
7. Снимите пружинные фикса торы и зажимы и отсоедините от коробки передач тросы переключения и выбора передач.
8. Снимите с автомобиля тросы переключения и выбора передач.
Проверка
1. Проверьте трос выбора передач на плавность перемещения и отсутствие повреждений.
2. Проверьте трос переключения передач ка плавность перемещения и отсутствие повреждений.
3. Проверьте чехлы на отсутствие повреждений.
4. Проверьте чехлы на отсутствие абразивного износа, заклинивания, ограничения перемещения и повреждения.
5. Проверьте пружину на отсутствие повреждений и уменьшения упругости.
Установка
1. Установите фиксатор (А) и закрепите его гайками (В). Момент затяжки: 12-15 Н·м.
2. Установите зажим (А) крепления троса переключения передач.
3. Установите узел рычага переключения передач (А). Момент затяжки: 9-14 Н·м.
4. Вставьте U-образный штифт в показанные на рисунке отверстия шарнира так, чтобы исключить ложное перемещение при включении 1-й передачи или передачи заднего хода.
5. Переместите зажим (В) направляющего элемента (А) в направлении (С), показанном на рисунке.
Примечание. Вставьте скользящий зажим в рычаг выбора передач, перемещая его в направлении стрелки.

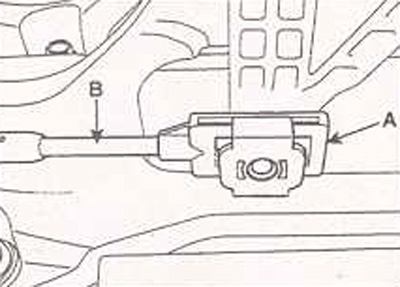

6. Установите направляющий элемент (А) троса выбора передач (В).
7. Отрегулируйте скользящий зажим (В) так, чтобы он совместился с осью рычага выбора передач (А) и установите шплинт (С).
Примечание. Вставьте скользящий зажим в направлении, показанном на рисунке.
8. Подсоедините тросы к рычагам выбора и переключения передач, установленным а нейтральное положение.
9. Установите центральную консоль.
10. Установите верхнюю крышку (А) центральной консоли.
