Установка коробки передач M6GF2

0

Установка

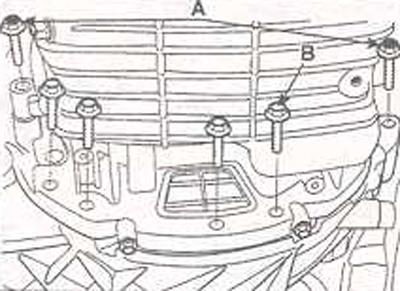

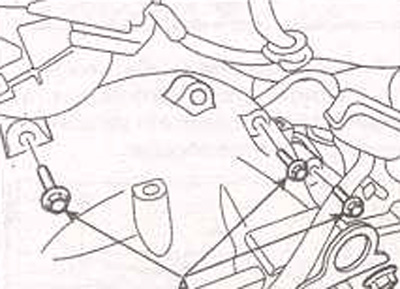

1. Установите коробку передач и верните нижние болты (А и В) крепления коробки передач к двигателю. Момент затяжки:
  • болты (А): 80-100 Н·м
  • болты (В): 30-42 Н·м

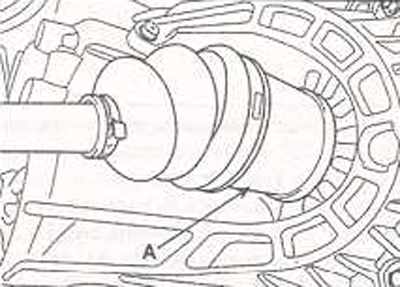

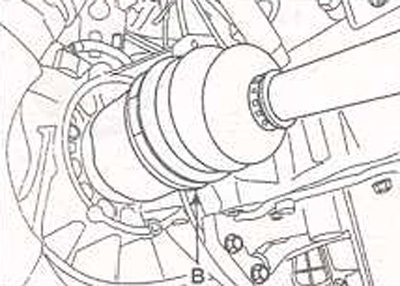

2. Подсоедините приводные валы (А и В) к коробке передач.

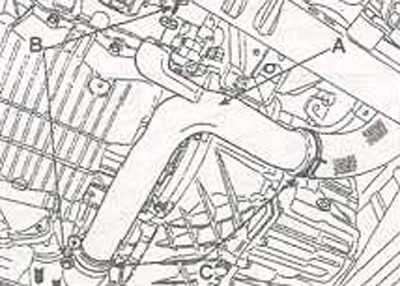

3. Установи те трубу промежуточного охладителя надуваемого воздуха (А) и закрепите болтами (В) и хомутами (С),

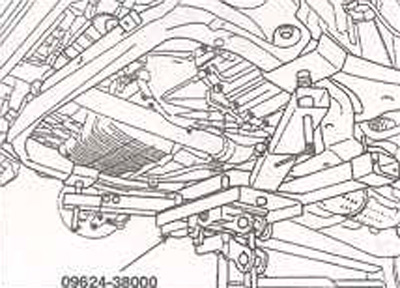

4. Домкратом с установленным на нем специальным инструментом (09624-38000) поддержите раму (А) и вверните монтажные болты. Момент затяжки: 140-160 Н·м.

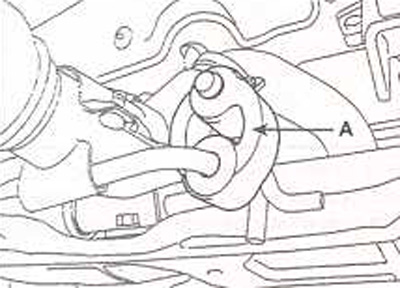

5. Установите резиновые подвески (А) системы выпуска отработавших газов.

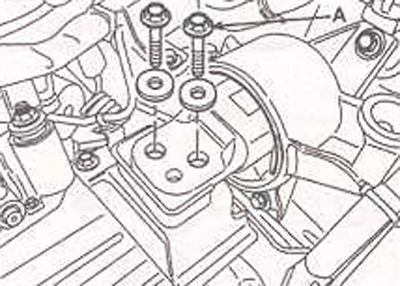

6. Вверните болты (А и В) крепления кронштейна опоры силового агрегата. Момент затяжки: 50-60 Н·м.

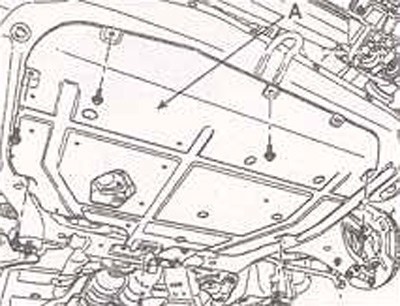

7 Установите нижний защитный брызговик (А).

8. Подсоедините шаровые шарниры нижних рычагов, тяг стабилизатора поперечной устойчивости и шаровые, шарниры наконечников рулевых тяг и закрепите их гайками.

9. Установите передние колеса.

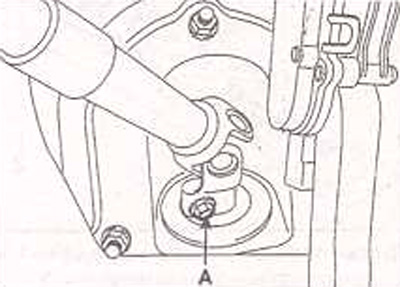

10. Вверните болт (А) крепления универсального шарнира рулевой колонки. Момент затяжки: 18-25 Н·м.

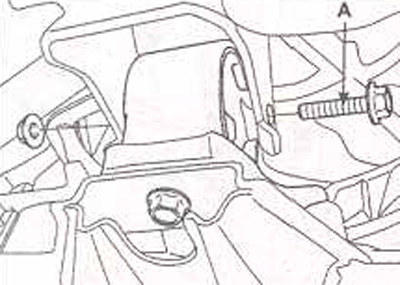

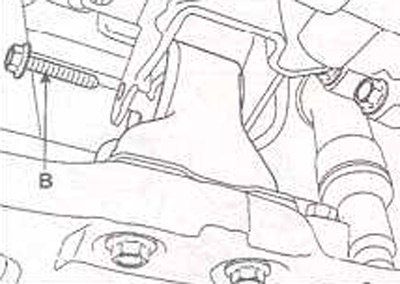

  • 11. Вверните болты крепления кронштейна (А) опоры коробки передач. Момент затяжки: 60-80 Н·м.

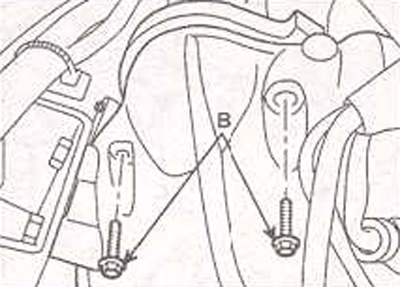

12. Вверните болты (В) крепления стартера и верхние болты (А) крепления коробки передач к двигателю.



Момент затяжки:
  • верхние болты (А) крепления коробки передач к двигателю: 43-55 Н·м
  • болты(В)крепления стартера: 43-55 Н·м

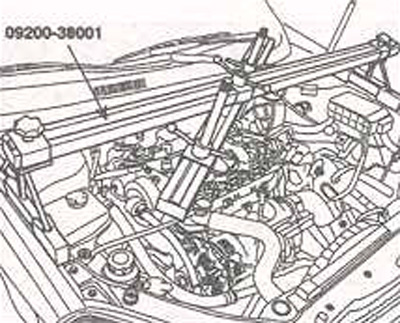

13. Снимите специальный инструмент (09200-38001).

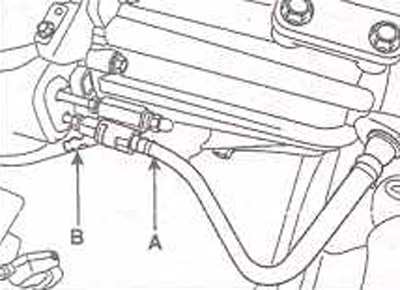

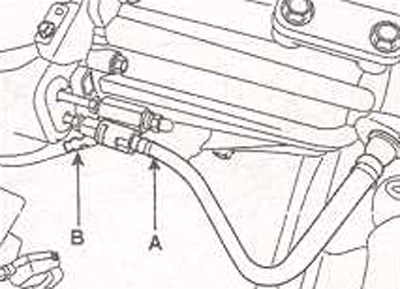

14. Установите трубку (А) концентрического цилиндра выключения сцепления и закрепите пружинным фиксатором (В).

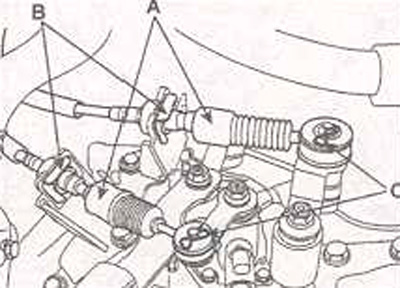

15. Подсоедините к коробке передач тросы (Л) переключения и выбора передач, и установите зажимы (В) и пружинные фиксаторы (С).

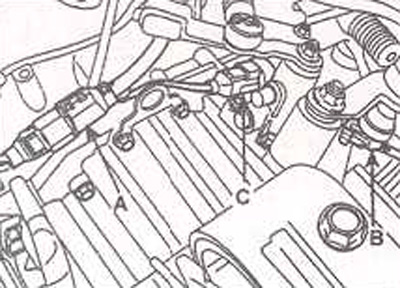

16. Подсоедините электрическую разъемы к датчику скорости автомобиля (А), включателю света заднего хода (В) и выключателю нейтрального положения (С).



17. Подсоедините провод (А) соединения коробки передач с «массой» и закрепите его болтами.



18. Установите воздушный фильтр (D), подсоедините электрический разъем (С) к измерителю расхода воздуха AFS, затяните хомут (А) и подсоедините электрический разъем (В) к ЕСМ.

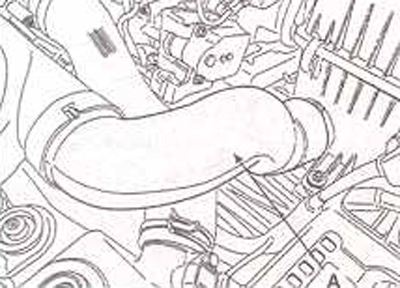

19. Подсоедините воздухозаборный шланг (А).



20. Установите аккумуляторную батарею и подсоедините провода к клеммам батареи.

21. Установите крышку двигателя.
