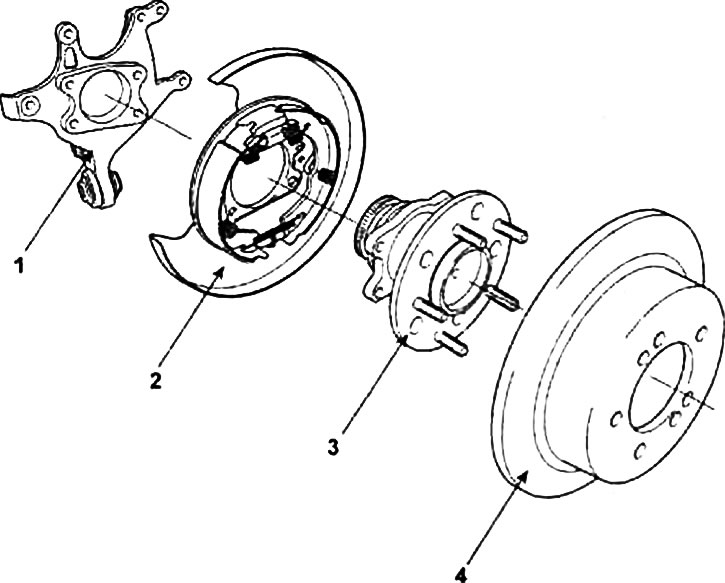

Задняя ось / ступица заднего колеса: 1 - опора ступицы заднего колеса; 2 - защитный кожух заднего тормоза; 3 - ступица с подшипников; 4 - тормозной диск.
Предупреждение! Подшипники правого и левого колес необходимо заменять как набор.
1. Отпустите стояночный тормоз.
2. Ослабьте гайки крепления заднего колеса. Поднимите заднюю часть автомобиля и закрепите на опорах.

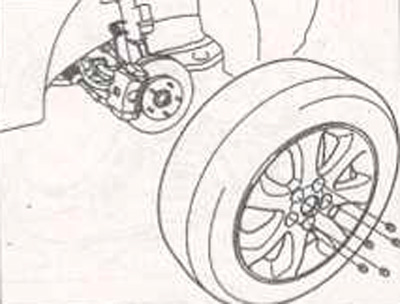

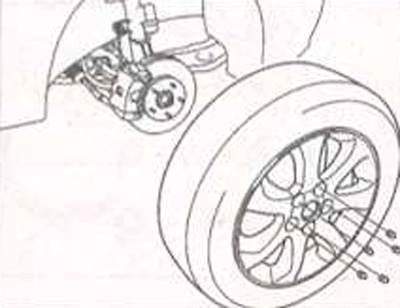

3. Отверните гайки и снимите заднее колесо. При снятии колеса не повредите резьбу на шпильках крепления колеса.

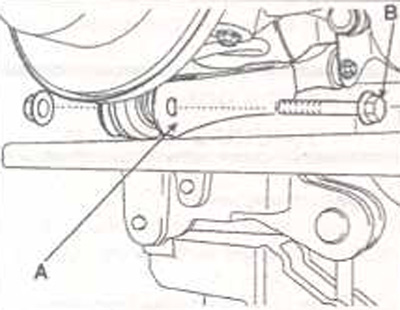

4. Отверните гайку и достаньте болт (В) к крепления нижнего рычага (А) к опоре ступицы заднего колеса, при этом домкратом поддержите нижний рычаг (А).

Предупреждение! Соблюдайте осторожность, чтобы не повредить шумоизоляцию.

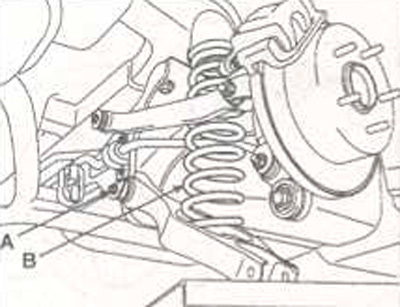

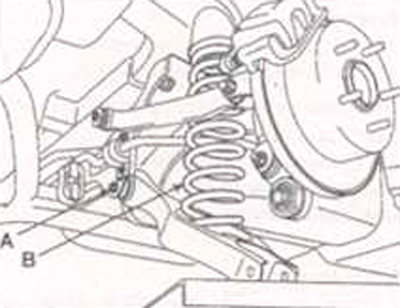

5. Ослабьте гайку (А) крепления заднего нижнего рычага к поперечной балке, опустите домкрат и снимите цилиндрическую пружину (В) задней подвески.

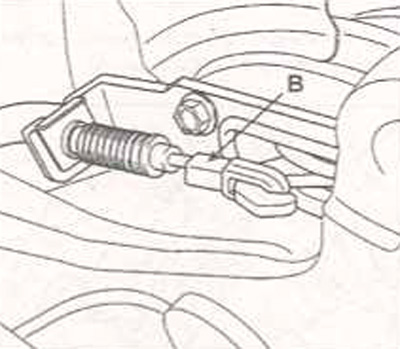

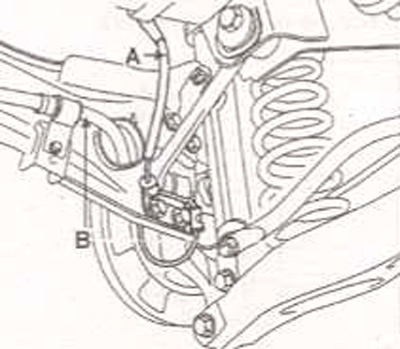

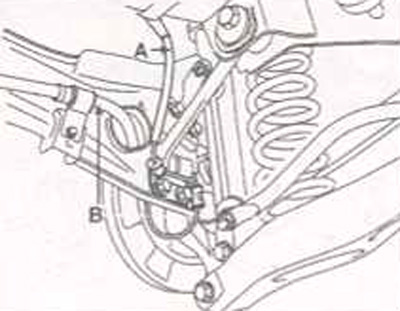

6. Снимите датчик частоты вращения колеса (А) и трос стояночного тормоза (В).

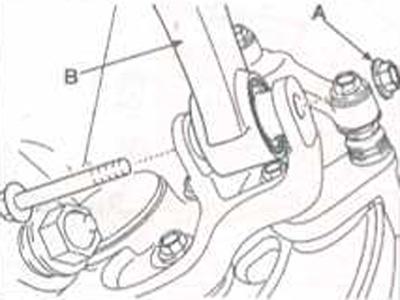

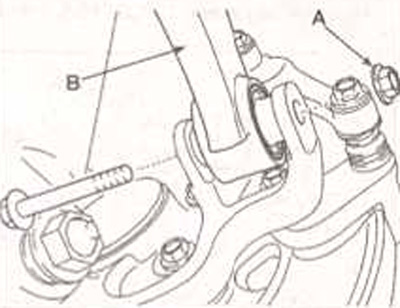

7. Отверните гайку (А) и достаньте болт крепления верхнего рычага (В) к опоре ступицы заднего колеса.

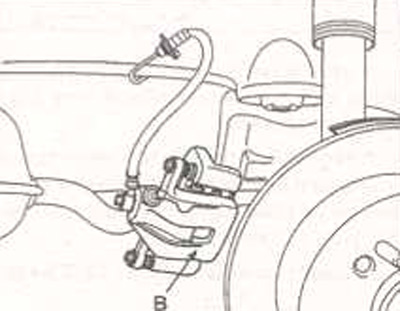

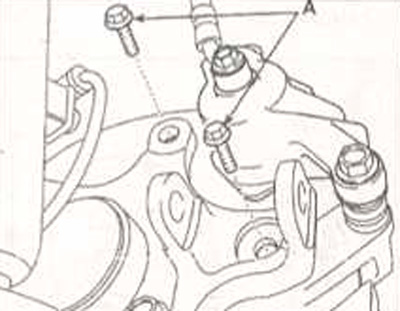

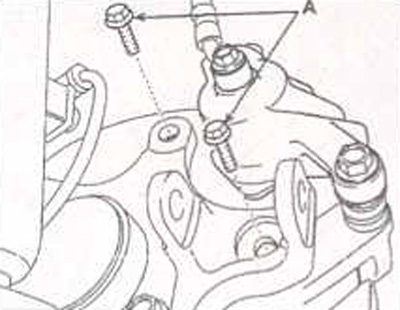

8. Выверните болты (А), сними го суппорт (В) и мягкой проволокой закрепите его так, как показано на рисунке.

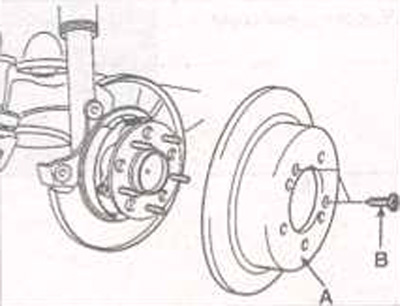

9. Выверните винты (В) и снимите тормозной диск (А) со ступицы заднего колеса.

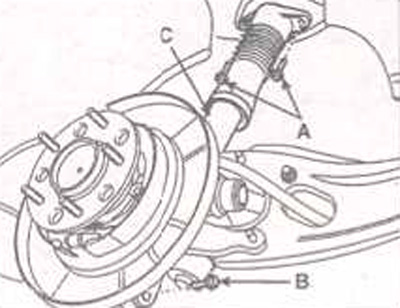

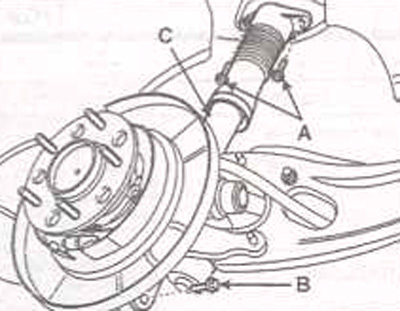

10. Выверните болты (А и В) и снимите амортизаторную стойку (С) задней подвески.

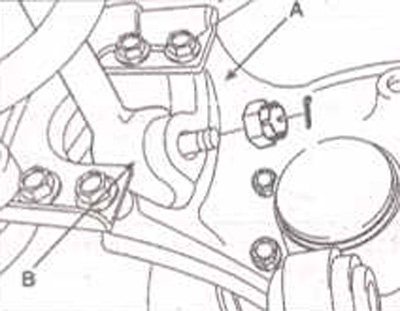

11. Снимите шплинт и отверните корончатую гайку крепления дополнительного поперечного рычага.

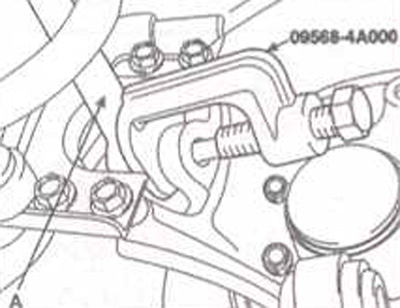

12. Съемником SST (09568-4А000) отсоедините дополнительный поперечный (А) рычаг от опоры ступицы заднего колеса.

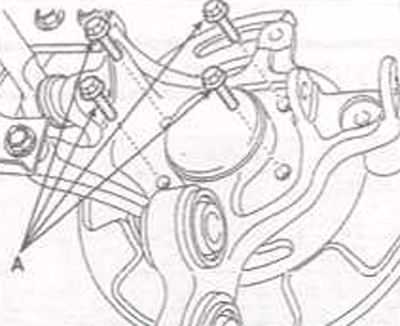

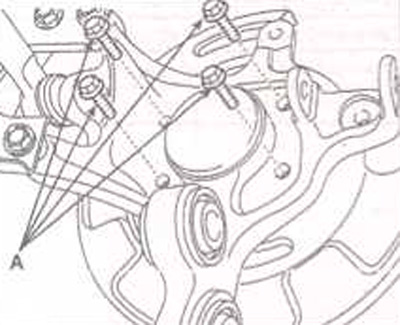

13. Выверните болты и снимите опору ступицы заднего колеса.

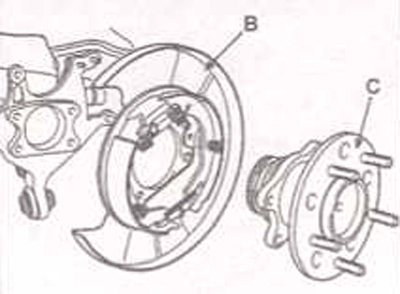

14. Выверните болты (А) и снимите ступицу (С) заднего колеса и защитный кожух (В) заднего тормоза.


Проверка
1. Проверьте ступицу на отсутствие износа и повреждений.
2. Проверьте подшипник ступицы заднего колеса на отсутствие износа и повреждений.
3. Проверьте тормозной диск на отсутствие износа и повреждений.
4. Проверьте опору ступицы на отсутствие трещин.
5. Проверьте ротор датчика частоты вращения заднего колеса на отсутствие выкрашивания зубьев.
Установка

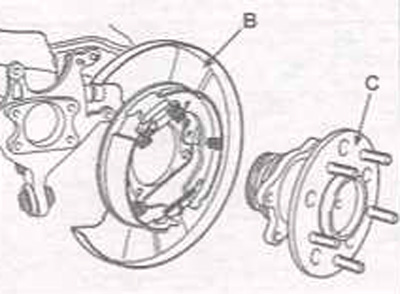

1. Установите ступицу (С) заднего колеса и защитный кожух (В) заднего тормоза и закрепите болтами (А). Момент затяжки: 58,8-68,6 Н·м.

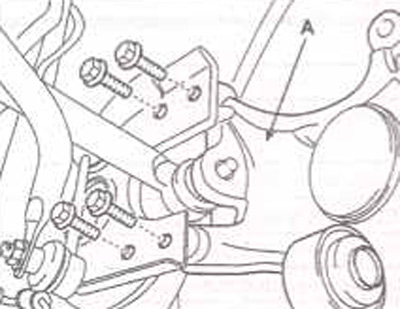

2. Установите опору (А) ступицы заднего колеса на продольный рычаг и закрепите болтами. Момент затяжки: 34,3-53,9 Н·м.

3. Установите дополнительный поперечный (В) рычаг на опору (А) ступицы заднего колеса, наверните корончатую гайку и установите шплинт. Момент затяжки: 44,1-53,9 Н·м.

4. Установите амортизаторную стойку (С) задней подвески и закрепите болтами (А и В).
Момент затяжки:
- болтов А: 49,0-63,7 Н·м
- болта В: 137,3-156,9 Н·м

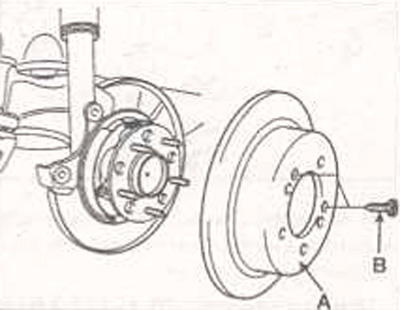

5. Установите тормозной диск (А) и закрепите винтами (В).

6. Установите суппорт тормоза и закрепите болтами (А). Момент затяжки: 49,0-58,8 Н·м.

7. Установите верхний рычаг (В) на опору ступицы заднего колеса, оставьте болт и наверните гайку (А). Момент затяжки: 98,1-117,7 Н·м.

8. Установите датчик частоты вращения колеса (А) и трос стояночного тормоза (В).

9. Установите цилиндрическую пружину (А) на нижний рычаг (В) задней подвески и домкратом поднимите нижний рычаг.

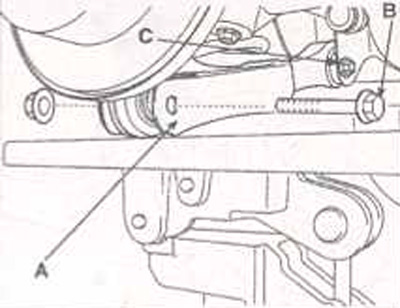

10. Установите монтажный болт (В) крепления нижнего рычага (А) задней подвески к опоре ступицы и затяните болт требуемым моментом, при этом домкратом поддерживайте нижний рычаг. Соблюдайте осторожность, чтобы не повредить шумоизоляцию. Затяните болт (С) крепления нижнего рычага к задней балке. Момент затяжки: 137,3-156,9 Н·м.

11. Установите заднее колесо. Момент затяжки: 88,3-107,9 Н·м.
