Регулировка высоты установки педали тормоза

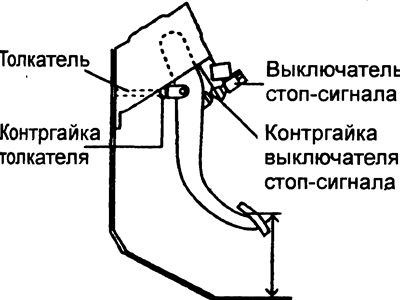

1. Снимите ковровое покрытие пола и измерьте высоту установки педали тормоза над полом. Если высота установки педали не соответствует норме, выполните регулировку следующим образом.
- Высота установки педали тормоза: 189 мм
2. Отсоедините разъем от выключателя стоп-сигнала, отверните контргайку (А) и поверните выключатель стоп-сигналов до появления зазора между выключателем и педалью тормоза.

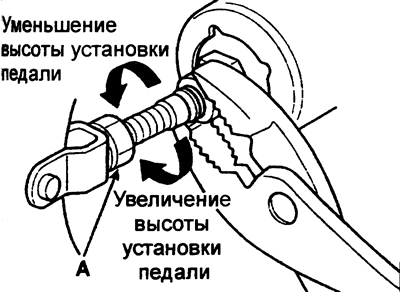

3. Отверните контргайку толкателя и отрегулируйте высоту установки педали тормоза над полом в требуемых пределах и, вращая толкатель, уменьшите или увеличьте его длину.

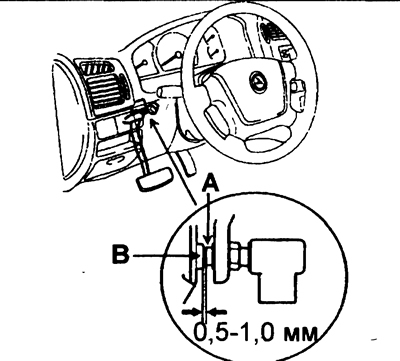

4. Поверните выключатель стоп-сигнала до получения зазора 0,5-1,0 мм между выключателем (А) и упором (В) педали тормоза, после чего затяните стопорную гайку фиксации выключателя.
5. Подсоедините разъем к выключателю стоп-сигнала.
6. Убедитесь, что при отпускании педали тормоза лампы стоп-сигнала выключаются.
Проверка свободного хода педали тормоза

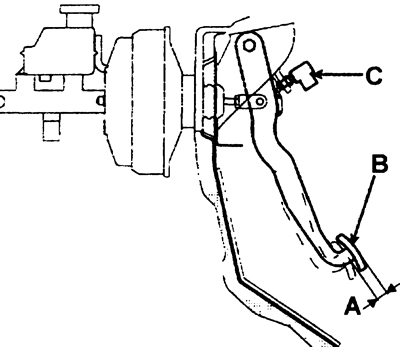

1. С выключенным двигателем нажмите педаль тормоза несколько раз для того, чтобы убрать разрежение в вакуумном усилителе тормозов. Рукой нажмите педаль тормоза до появления ощутимого сопротивления и измерьте свободный ход педали.
- Свободный ход педали тормоза: 3-8 мм
2. Если свободный ход педали тормоза меньше требуемого, убедитесь в соответствии норме зазора между толкателем выключателя стоп-сигнала и упором педали тормоза.
Если свободный ход педали больше требуемого, то причиной является увеличенный зазор между осью и рычагом педали тормоза. Проверьте состояние деталей и, при необходимости, замените их.
Проверьте зазоры и замените поврежденные детали.
3. Пустите двигатель, нажмите на педаль тормоза с усилием 1176 Н и убедитесь в отсутствии утечки в главном тормозном цилиндре, трубках и шлангах тормозной системы и их соединениях.
