Предупреждения.
- При работе тормозных колодок образуется тормозная пыль, которая содержит асбест, вредный для здоровья, поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль.
- Не используйте сжатый воздух для очистки тормозных механизмов.
Снимите, разберите, осмотрите, повторно соберите и установите суппорт, при этом отметьте следующее:
- тормозная жидкость растворяет краску и пластмассу, поэтому при попадании жидкости на лакокрасочное покрытие автомобиля промойте его большим количеством воды;
- чтобы исключить вытекание тормозной жидкости при отсоединении тормозного шланга, полотенцем или чистой ветошью закройте отверстие в шланге;
- очистите все детали в тормозной жидкости и высушите их струей сжатого воздуха;
- перед установкой проверьте все детали на отсутствие загрязнений;
- убедитесь, что в тормозную жидкость не попала грязь и другие примеси;
- убедитесь, что на тормозные диски и тормозные колодки не попало масло и смазочные материалы;
- при повторной установке тормозных колодок, чтобы исключить уменьшение эффективности торможения, установите их на свои первоначальные места;
- не используйте тормозную жидкость, слитую из тормозной системы, так как она насыщена воздухом, имеет много влаги и, возможно, загрязнена;
- всегда используйте только оригинальную тормозную жидкость D0T3 или DOT 4. Использование неоригинальной тормозной жидкости может привести к появлению коррозии и уменьшению срока службы тормозной системы;
- перед сборкой смажьте чистой тормозной жидкостью поршень, паз для уплотнения поршня и цилиндр суппорта;
- замените все резиновые элементы;
- после установки суппорта проверьте соединения тормозных шлангов и трубок на надежность их соединения.

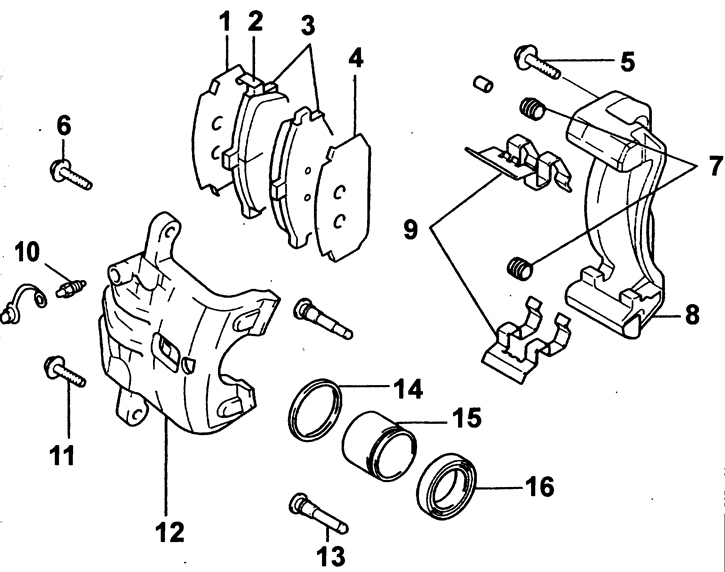

Суппорт переднего тормоза:
1 - внутренняя прокладка;
2 - индикатор износа тормозной колодки;
3 - тормозная колодка;
4 - внешняя прокладка;
5 - болт крепления направляющей тормозных колодок, 69-85 Нм;
6 - болт крепления направляющего пальца;
7 - защитный чехол;
8 - направляющая тормозных колодок;
9 - фиксатор тормозных колодок;
10 - штуцер прокачки;
11 - болт крепления направляющего пальца, 22-32 Нм;
12 - суппорт;
13 - направляющий палец;
14 - уплотнительное кольцо поршня;
15 - поршень;
16 - пылезащитный чехол.
