Замена тормозных колодок задних барабанных тормозов — снятие и установка

0

Снятие



Предупреждения.
  • При работе тормозных колодок образуется тормозная пыль, которая содержит асбест, вредный для здоровья, поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль.
  • Не используйте сжатый воздух для очистки тормозных механизмов.

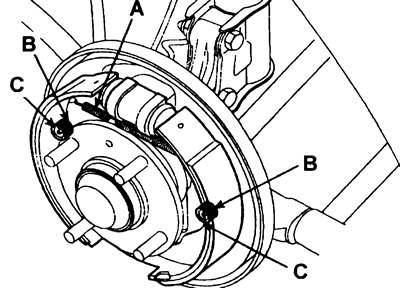

1. Нажмите на зажим крепления тормозной колодки, в этом положении поверните его на 90° и снимите со стойки. Снимите пружину и достаньте стойку крепления тормозной колодки. Аналогичным образом снимите зажим, пружину и достаньте стойку крепления второй тормозной колодки.

2. Щипцами для тормозных колодок отцепите верхнюю возвратную пружину (А) тормозных колодок.



3. Опустите вниз тормозные колодки (А) и снимите нижнюю возвратную пружину (В). Убедитесь, что не повредили защитные чехлы рабочего тормозного цилиндра.

4. Отсоедините трос стояночного тормоза от рычага стояночного тормоза.

5. Снимите узел тормозных колодок.

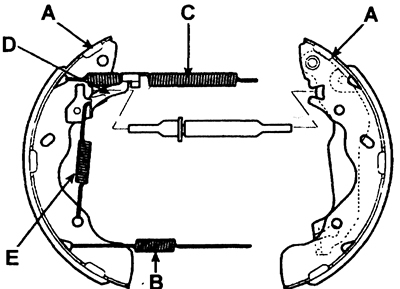

6. Снимите верхнюю возвратную пружину (С), планку (D) автоматической регулировки зазоров и пружину (Е) устройства автоматической регулировки зазоров и отделите тормозные колодки.

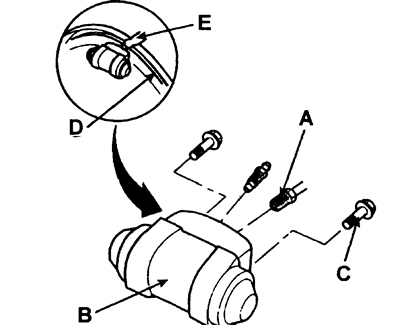

7. Отсоедините трубку тормозной системы (А) от рабочего тормозного цилиндра (В).


8. Выверните болты (С) и снимите рабочий тормозной цилиндр с защитного кожуха заднего тормоза.



Установка



Примечания.
  • Тормозная жидкость растворяет краску и пластмассу, поэтому при попадании жидкости на лакокрасочное покрытие автомобиля, промойте его большим количеством воды.
  • Чтобы исключить вытекание тормозной жидкости при отсоединении тормозного шланга, полотенцем или чистой ветошью закройте отверстие в шланге.
  • Для крепления рабочего тормозного цилиндра используйте только оригинальные болты.

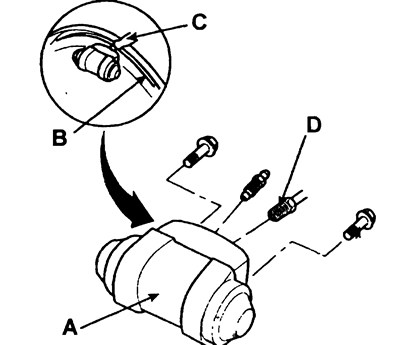

1. Нанесите слой герметика (С) на привалочную поверхность рабочего тормозного цилиндра (А) и защитного кожуха заднего тормоза (В), затем установите рабочий тормозной цилиндр.



2. Подсоедините тормозную трубку (D) к рабочему тормозному цилиндру.


3. Соедините трос стояночного тормоза с рычагом стояночного тормоза.

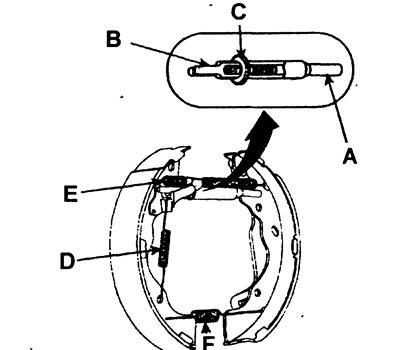

4. Очистите резьбовые части втулки регулировочной планки (А) и толкателя (В). Смажьте резьбы регулировочной планки смазочным материалом. Для уменьшения длины регулировочной планки наверните регулировочную гайку (С).



5. Зацепите пружину (D) устройства автоматической регулировки зазоров за рычаг регулировочной планки, затем за тормозную колодку.

6. Установите узел регулировочной планки и верхнюю возвратную пружину (Е), при этом соблюдая направление установки. Не повредите защитные чех лы рабочего тормозного цилиндра.

7. Установите нижнюю возвратную пружину (F).

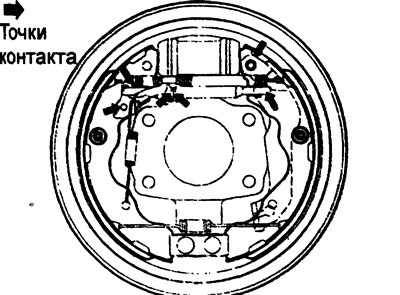

8. Смазкой смажьте точки контакта тормозных колодок с защитным кожухом заднего тормоза. Исключите попадание смазочного материала на фрикционные накладки тормозных колодок.

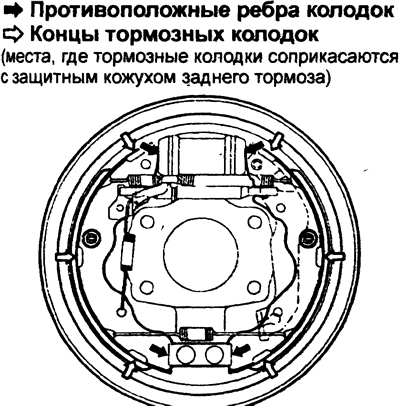

9. Смазкой смажьте концы тормозных колодок в местах, показанных на рисунке. Вытрите излишки смазки так, чтобы она не попала на фрикционные накладки тормозных колодок.

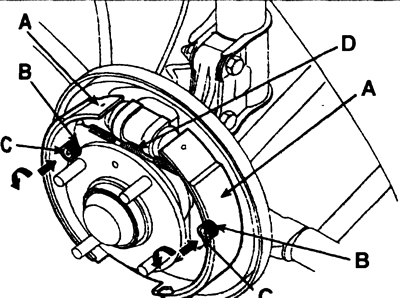

10. Установите тормозные колодки (А) на защитный кожух. Убедитесь, что не повредили защитные чехлы рабочего тормозного цилиндра.

11. Установите стойки поддержки тормозных колодок, пружины (В) и зажимы (С).



12. Установите верхнюю возвратную пружину.

13. Установите тормозной барабан.

14. Если снимался рабочий тормозной цилиндр, удалите воздух из гидравлического привода тормозов.

15. Отрегулируйте зазор между тормозными колодками и барабаном, нажав несколько раз на педаль тормоза.

16. Установите стояночный тормоз.
