Оглавление: Лампы заднего фонаря ⇣ Лампа местного освещения ⇣ Проверка переключателя лампы…⇣ Лампа верхней консоли ⇣ Лампы противотуманных фар ⇣ Лампы освещения номерного знака ⇣ Лампа верхнего стоп-сигнала ⇣
Предупреждения.
- Перед заменой ламп отсоедините провод от отрицательной клеммы аккумуляторной батареи. Помните, что, если лампа только что горела, она может быть слишком горячей.
- Перед заменой лампы проверьте соответствующую электрическую цепь и предохранитель.
- Всегда проверяйте контакты лампы и патрона, чтобы между лампой, питающим проводом и «массой» был надежный контакт. Перед установкой новой лампы удалите грязь или следы коррозии.
- При использовании пальчиковой лампы проверьте, чтобы питающие контакты были надежно прижаты к контактам лампочки.
- Не касайтесь стеклянной колбы лампы голыми руками. Жировые следы на лампе приводят к потемнению колбы и быстрому выходу лампы из строя. Обязательно заменяйте вышедшие из строя лампы на лампы того же типа. Возникающие по неосторожности жировые пятна протрите чистой безворсовой тряпкой или спиртом.
- Не устанавливайте лампы накаливания большей мощности, так как это может привести к перегреву осветительного прибора и его повреждению.
Лампы заднего фонаря
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Выверните два винта и снимите крышку, расположенную напротив заднего фонаря.
3. Отверните 4 гайки крепления держателя ламп, отсоедините 6-контактный разъем (А) и снимите держатель ламп.
4. Достаньте лампу из держателя и установите новую лампу.
5. Установка проводится в последовательности, обратной снятию.
Лампа местного освещения
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Лезвием плоской отвертки снимите линзу (А) лампы светильника и замените лампу (В).
3. Выверните 2 винта, отсоедините 3-контактный разъем и снимите светильник.
4. Установка проводится в последовательности, обратной снятию.

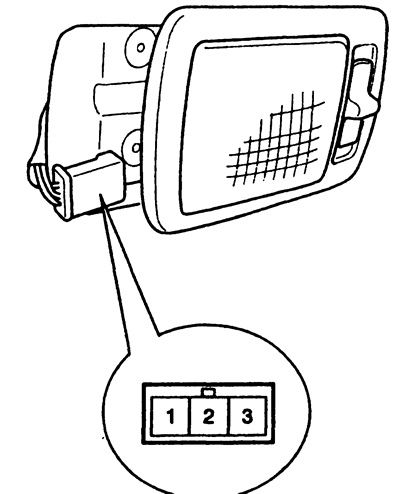

Проверка переключателя лампы местного освещения
Снимите светильник и проверьте проводимость между контактами разъема.
 |
 |
Лампа верхней консоли
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Откройте крышку для очков.
3. Выверните 2 винта (В), отсоедините разъем и снимите (А) светильник верхней консоли.
4. Установка проводится в последовательности, обратной снятию.
Проверка переключателя лампы верхней консоли
Снимите светильник и проверьте проводимость между контактами разъема.
 |
 |
Лампы противотуманных фар
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Выверните винты, отсоедините разъем и снимите противотуманную фару.
3. Установка проводится в последовательности, обратной снятию.
Проверка реле противотуманных фар
1. Снимите реле противотуманных фар.
2. Проверьте наличие проводимости между контактами реле. При подаче напряжения от клемм аккумуляторной батареи на контакты 85 и 86 реле между контактами 30 и 87 должна быть проводимость.
3. При отключении напряжения от контактов 85 и 86 реле между контактами 30 и 87 не должно быть проводимости.
Лампы освещения номерного знака
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Выверните 2 винта, отсоедините разъем и снимите фонарь освещения номерного знака.
3. Замените лампу.
4. Установка проводится в последовательности, обратной снятию.
Лампа верхнего стоп-сигнала
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Откройте крышку багажника и отсоедините разъем от лампы верхнего стоп-сигнала.
3. Выверните винты и снимите спойлер.
4. Отверните гайки (А) и снимите лампу верхнего стоп-сигнала.
5. Установка верхнего стоп-сигнала проводится в последовательности, обратной снятию.
