Балансировочные валы — сборка

1. Установите ведущий и ведомый балансировочные валы (А, В) в корпус.

Примечание. На балансировочных валах (А, В) и корпусе (С) имеются метки (DR, NR).

2. Установите шестерни (А, В) на балансировочные валы, при этом совместите метки, нанесенные на шестерни.

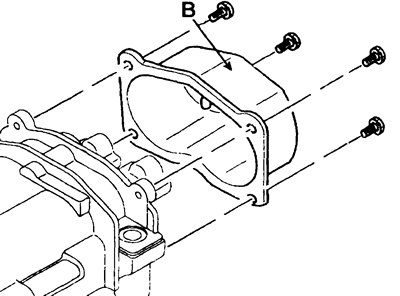

3. Установите заднюю крышку блока балансировочных валов.



4. Установите прокладку (А) шестерен блока балансировочных валов.

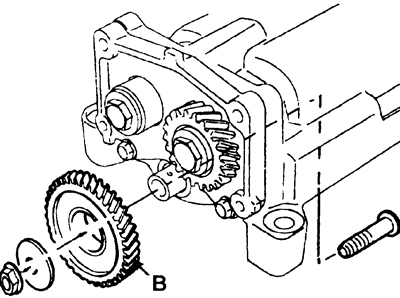

5. Установите ведущую (А) и промежуточную (В) шестерни блока балансировочных валов, при этом совместите метки, нанесенные на обе шестерни.



6. Затяните болты крепления шестерен блока балансировочных валов.

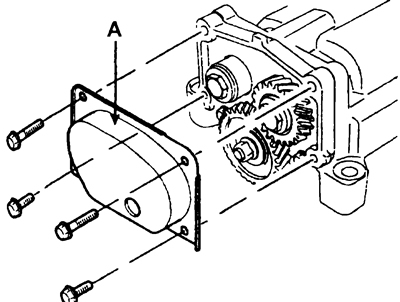

7. Установите переднюю крышку (А) блока балансировочных валов.
