Предупреждения.
- Чтобы исключить повреждение головки цилиндров, снимайте ее только на холодном двигателе.
- При установке металлической прокладки головки цилиндров не повредите привалочные поверхности головки и блока цилиндров.
При снятии головки цилиндров не требуется снятие двигателя.
Перед выполнением этих действий снимите коробку передач (А).
Предупреждения.
- Убедитесь, что домкраты и подставки, удерживающие поднятый автомобиль, установлены должным образом.
- Чтобы не поцарапать крылья автомобиля закройте их накидками.
- Чтобы исключить повреждение электрических разъемов, разъединяйте их очень аккуратно.
Примечание. Перед снятием головки цилиндров промаркируйте все разъемы и шланги.
1. Перед снятием головки цилиндров снимите зубчатый ремень привода газораспределительного механизма.
2. Снимите зажимы (А) и отсоедините шланг возврата топлива.
3. Снимите пробки (А).
a. Потяните пробку немного вверх (более 1 мм).
b. Поверните пробку по часовой стрелке на угол 90°.
c. Поверните ручку пробки (-) для увеличения зазора между крышкой головки цилиндров (С) и пробкой (В).
4. Шестигранным ключом (В) на 5 мм выверните болты крепления держателей (А) топливных форсунок.
5. Вытяните держатели топливных форсунок (А) с болтами (В).
6. Снимите топливные форсунки (А).
7. Выверните болты (А) крепления крышки головки цилиндров (В).
8. Снимите крышку головки цилиндров (А).
9. Снимите держатели топливных форсунок (А) с болтами (В), которые были вывернуты ранее.
10. Снимите прокладку крышки головки цилиндров (А).
 |
 |
11. Снимите металлическую трубу (А), соединяющую топливный насос (В) и топливную магистраль (С).

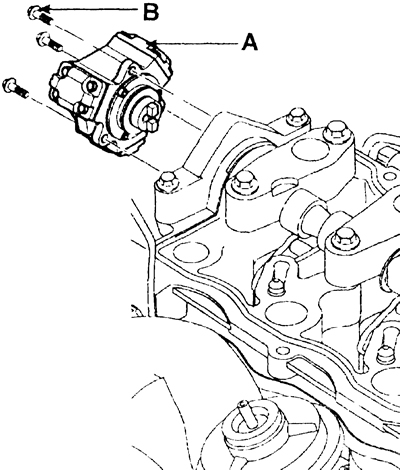

12. Выверните три болта (В) и снимите топливный насос (А).
13. Снимите выпускной коллектор.
14. Снимите впускной коллектор.
15. Выверните болты (А) и снимите головку цилиндров (В).
Предупреждение. Чтобы исключить деформирование головки цилиндров, в определенной последовательности отворачивайте болты крепления головки цилиндров, поворачивая их на ⅓ оборота за один проход до тех пор, пока не будут ослаблены все болты.
