Расположение элементов системы впрыска «Common Rail»:
1 - форсунка;
2 - топливный насос высокого давления;
3 - топливная рейка с аккумулятором высокого давления (rail);
4 - топливопроводы высокого давления (форсунка — топливная рейка);
5 - топливопроводы высокого давления (топливный насос высокого давления — топливная рейка);
6 - топливный фильтр;
7 - подкачивающий топливный насос;
8 - топливный бак.

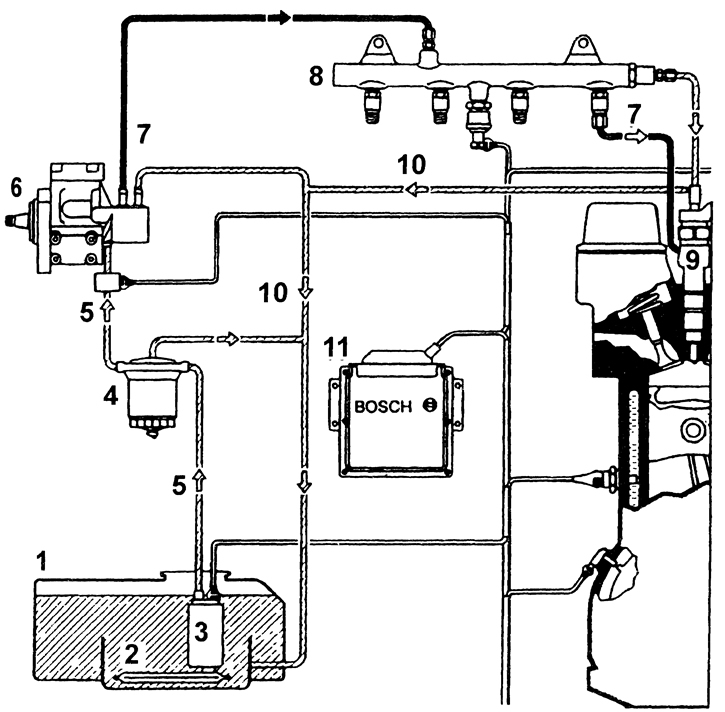

Топливная система Common Rail:
1 - топливный бак;
2 - предварительный топливный фильтр;
3 - подкачивающий топливный насос;
4 - топливный фильтр;
5 - топливопроводы низкого давления;
6 - топливный насос высокого давления;
7 - топливопроводы высокого давления;
8 - топливная рейка с аккумулятором высокого давления (rail);
9 - форсунки с электромагнитным управлением;
10 - возвратный топливопровод;
11 - ЕСМ.
