Головка цилиндров — устройство

0

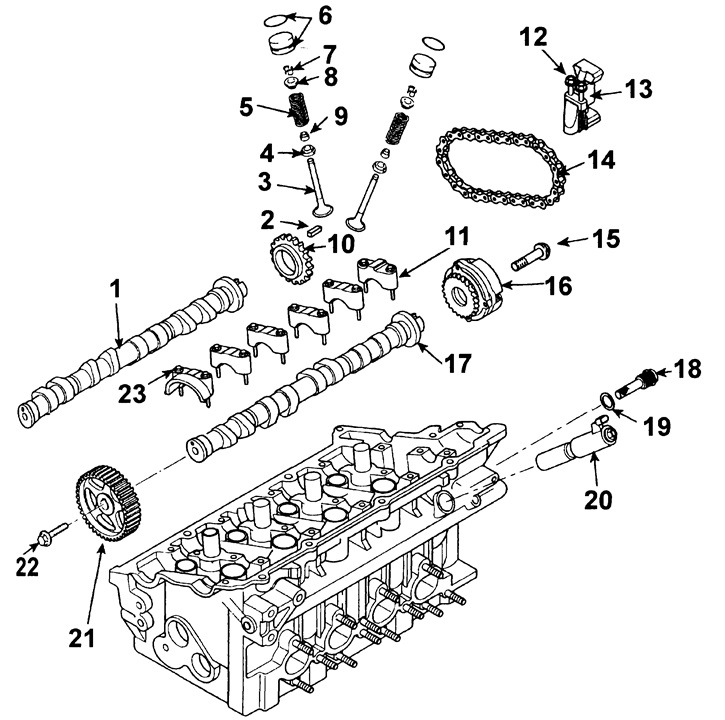

Головка цилиндров:
1 - распределительный вал впускных клапанов;
2 - шпонка;
3 - клапан;
4 - гнездо пружины;
5 - клапанная пружина;
6 - толкатель;
7 - сухари;
8 - тарелка пружины;
9 - маслоотражательный колпачок;
10 - звездочка;
11 - крышка подшипника распределительного вала;
12 - болт, 7,8-9,8 Нм;
13 - автоматический механизм натяжения цепи;
14 - цепь;
15 - болт, 64,7-76,5 Нм;
16 - CWT (механизм изменения момента открытия и закрытия клапанов);
17 - распределительный вал выпускных клапанов;
18 - OCV (клапан регулировки давления масла);
19 - шайба;
20 - фильтр OCV;
21 - шкив распределительного вала;
22 - болт, 1,1-117,7 Нм;
23 - болт, 13,7-14,7 Нм.

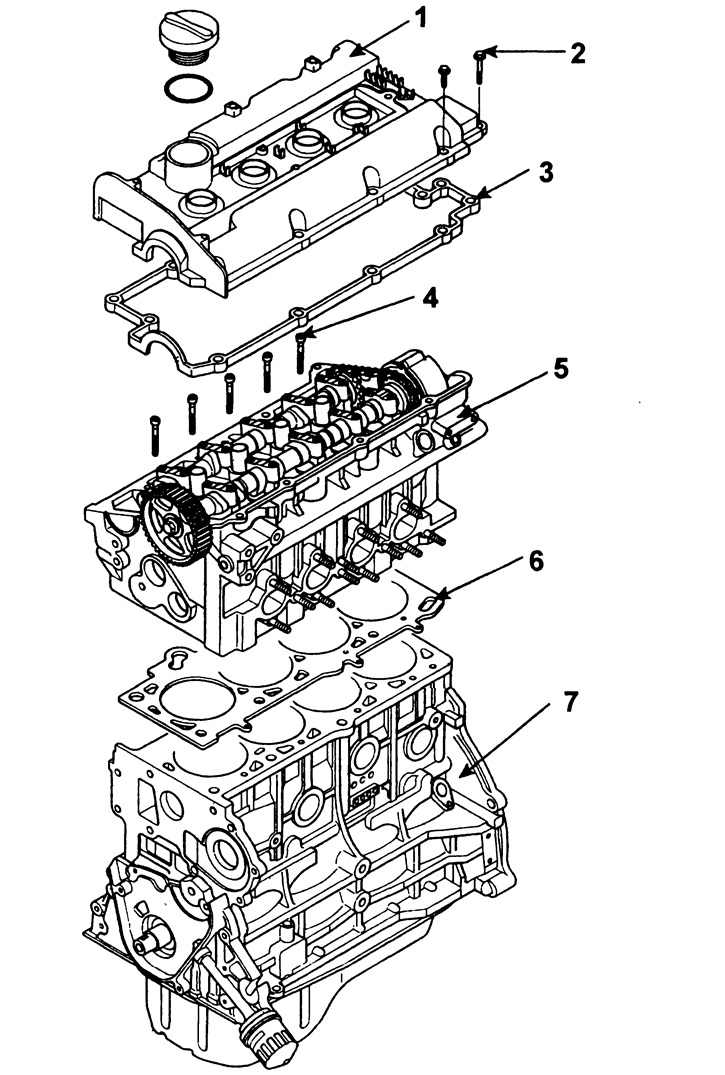

Элементы крепления головки цилиндров:
1 - крышка головки цилиндров;
2 - болт, 7,8-9,8 Нм;
3 - прокладка;
4 - болты крепления головки цилиндров, М10 - 22,6-26,5 Нм + довернуть на угол 60-65°, М12 - 27,5-31,4 Нм + довернуть на угол 60-65°;
5 - головка цилиндров;
6 - прокладка головки цилиндров;
7 - блок цилиндров.
Эту статью проверил автоэксперт Дмитрий Смирнов
