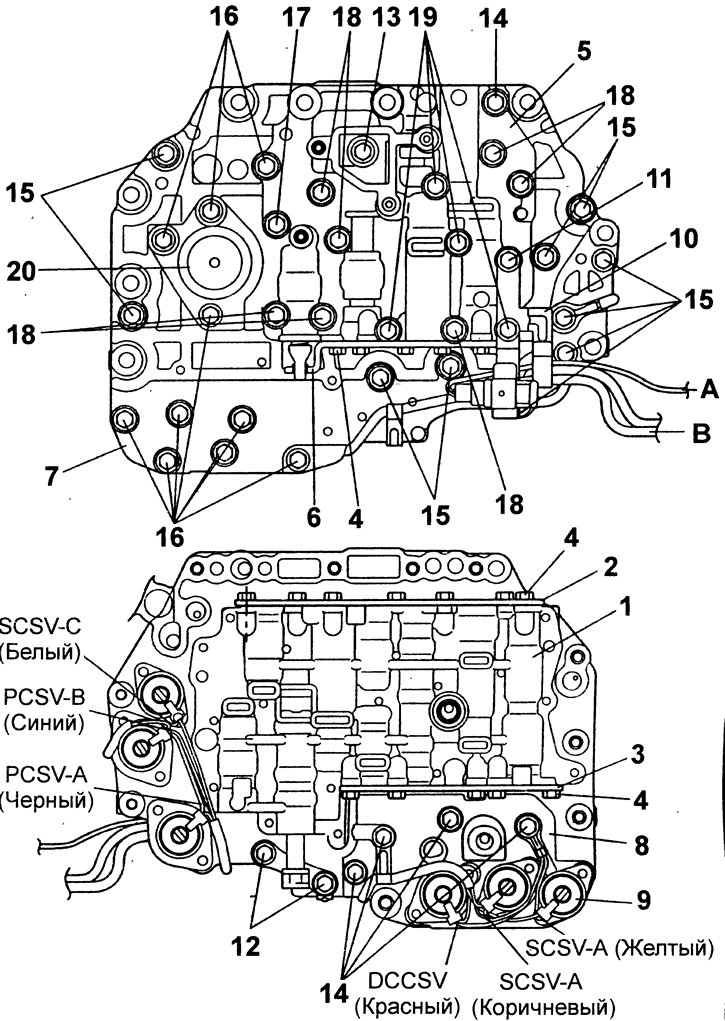

Блок клапанов:
1 - верхняя часть корпуса блока клапанов;
2 - передняя крышка;
3 - задняя торцевая крышка;
4 - болт;
5 - нижняя часть корпуса блока клапанов;
6 - торцевая крышка;
7 - промежуточная пластина;
8 - блок;
9 - соленоид;
10 - кронштейн датчика;
11 - болт (61 мм);
12 - болт (14 мм);
13 - болт (41 мм);
14 - болт (20,5 мм);
15 - болт (25 мм);
16 - болт (32,5 мм);
17 - болт (35,5 мм);
18 - болт (42,5 мм);
19 - болт (56,5 мм);
20 - аккумулятор;
А - провод датчика температуры трансмиссионной жидкости;
В - провод соленоида.

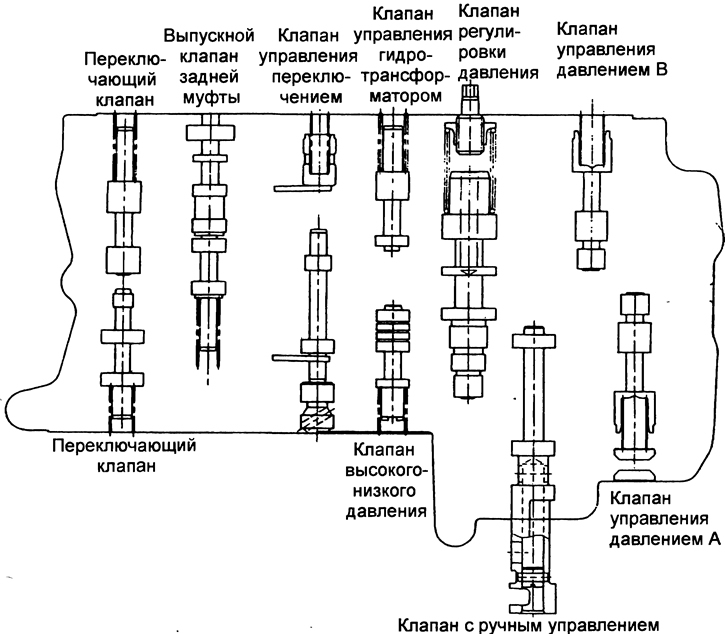

Верхняя часть корпуса блока клапанов
Нижняя часть корпуса блока клапанов
