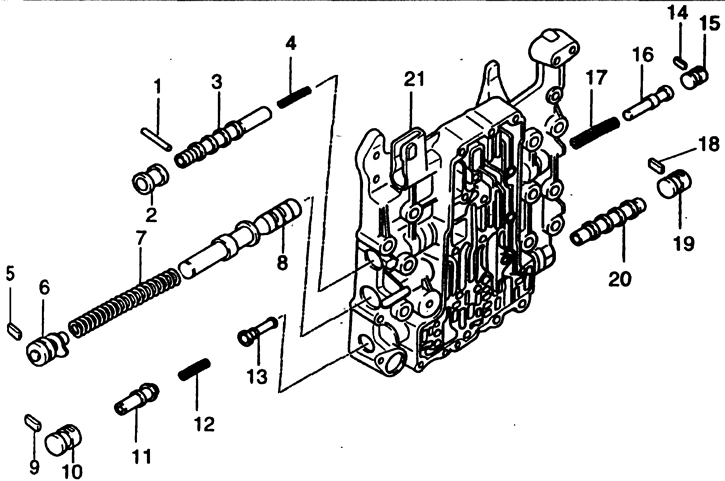

Внутренняя часть корпуса блока клапанов:
1 - ролик;
2 - втулка клапана муфты демпфера;
3 - регулирующий клапан муфты демпфера;
4 - пружина регулирующего клапана муфты демпфера;
5 - пластина;
6 - винт;
7 - пружина клапана регулятора;
8 - клапаны регулятора;
9 - пластина;
10 - втулка предохранительного клапана А;
11 - предохранительный клапан А2;
12 - пружина предохранительного клапана А2;
13 - предохранительный клапан А1;
14 - пластина;
15 - пробка;
16 - клапан гидротрансформатора;
17 - пружина клапана гидротрансформатора;
18 - пластина;
19 - втулка предохранительного клапана В;
20 - предохранительный клапан;
21 - внутренняя часть корпуса блока клапанов.
Наружная часть корпуса блока клапанов:
1 - ролик;
2 - втулка регулирующего клапана ускоряющей передачи;
3 - регулирующий клапан ускоряющей передачи;
4 - пружина регулирующего клапана ускоряющей передачи;
5 - ролик;
6 - втулка регулирующего клапана низких передач и передачи заднего хода;
7 - регулирующий клапан низких передач и передачи заднего хода;
8 - пружина регулирующего клапана низких передач и передачи заднего хода;
9 - пластина;
10 - пробка;
11- переключающий клапан;
12 - ролик;
13 - втулка клапана регулировки давления понижающей передачи;
14 - клапан регулировки давления понижающей передачи;
15 - пружина клапана регулировки давления понижающей передачи;
16 - ролик;
17 - втулка второго клапана регулировки давления;
18 - второй клапан регулировки давления;
19 - пружина второго клапана регулировки давления;
20 - наружная часть корпуса блока клапанов.
