Муфта ускоряющей передачи и передачи заднего хода — устройство

0

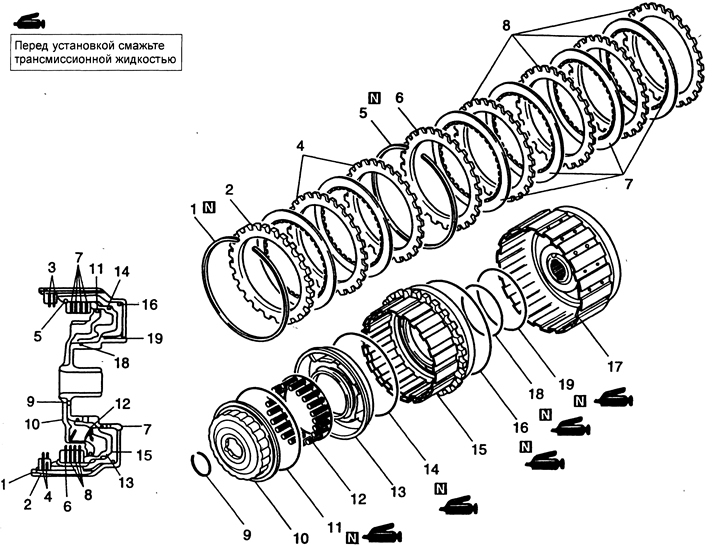

Муфта ускоряющей передачи и передачи заднего хода:
1 - стопорное кольцо;
2 - пластина реакционной муфты;
3 - диск муфты;
4 - пластина муфты;
5 - стопорное кольцо;
6 - пластина реакционной муфты;
7 - диск муфты;
8 - пластина муфты;
9 - стопорное кольцо;
10 - держатель пружины;
11 - уплотнительное кольцо D-образного сечения;
12 - возвратная пружина;
13 - поршень муфты ускоряющей передачи;
14 - уплотнительное кольцо D-образного сечения;
15 - поршень муфты включения передачи заднего хода;
16 - уплотнительное кольцо D-образного сечения;
17 - держатель муфты включения передачи заднего хода;
18 - уплотнительное кольцо D-образного сечения;
19 - уплотнительное кольцо D-образного сечения.
