Разборка
1. Специальным инструментом снимите передний подшипник.

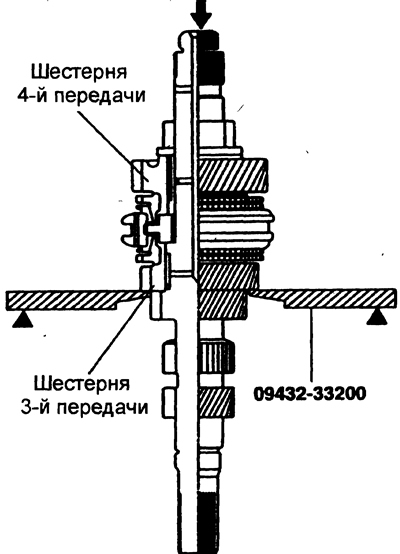

2. Специальным инструментом снимите в сборе внутреннее кольцо, прокладку, шестерню 4-й передачи, игольчатый подшипник, опорную втулку, блокирующие кольца синхронизатора, ступицу муфты синхронизатора 3-й/4-й передачи, втулку и шестерню 3-й передачи.
Сборка

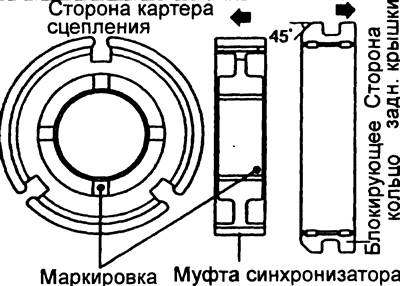

1. Установите ступицу муфты синхронизатора и блокирующее кольцо так, чтобы они были расположены в положении, показанном на рисунке.
На блокирующем кольце синхронизатора в шести местах отсутствуют зубья. Установите блокирующее кольцо в ступицу муфты синхронизатора так, чтобы центральный зуб, расположенный между двумя отсутствующими зубьями, касался сухаря фиксатора.

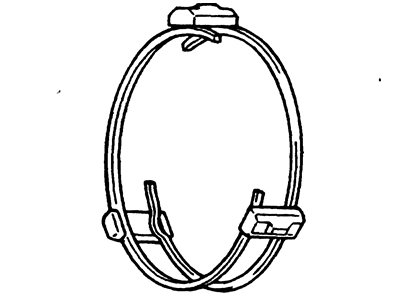

3. Установите пружину синхронизатора так, чтобы ступенчатые части пружины опирались на сухари фиксатора.
Предупреждение. При установке пружин убедитесь, что их разрезы не установлены в одном направлении.
4. Специальным инструментом (9432-22000) установите синхронизатор 3-й/4-й передачи на первичный вал.
Предупреждения.
- При установке синхронизатора убедитесь, что три сухаря фиксатора синхронизатора правильно установлены в соответствующие пазы блокирующего кольца синхронизатора.
- После установки синхронизатора убедитесь, что шестерня 3-й передачи вращается легко и плавно.
5. Специальным инструментом (09432-33300) и прессом установите опорную втулку.
6. Установите на первичный вал игольчатый подшипник и шестерню 4-й передачи.
7. Установите на первичный вал прокладку.
8. Специальным инструментом (9432-22000) установите на первичный вал шариковый подшипник.
