Проверка деталей первичного и вторичного валов коробки передач M5BF2

Первичный вал

1. Проверьте поверхность входного вала, контактирующую с игольчатыми подшипниками, на отсутствие повреждений или аномального износа.

2. Проверьте шлицы вала на отсутствие повреждений или износа.

Вторичный вал

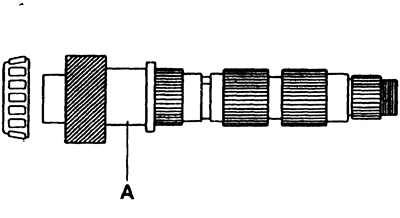

1. Проверьте наружную поверхность (А) вторичного вала в месте его контакта с игольчатыми подшипниками на отсутствие износа и повреждений.



2. Проверьте шлицы вала на отсутствие повреждений или износа.

Игольчатый подшипник

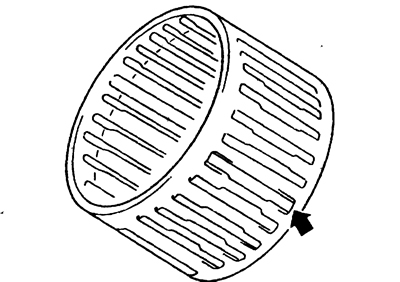

1. Проверьте подшипник на отсутствие повреждений и плавность вращения.

2. Проверьте корпус игольчатого подшипника на отсутствие деформации.

Синхронизатор

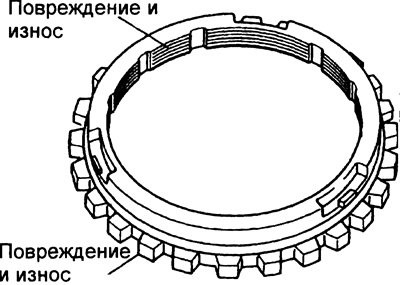

1. Проверьте зубья блокирующих колец на отсутствие износа и повреждений.



2. Проверьте внутреннюю поверхность блокирующих колец на отсутствие износа и повреждений.

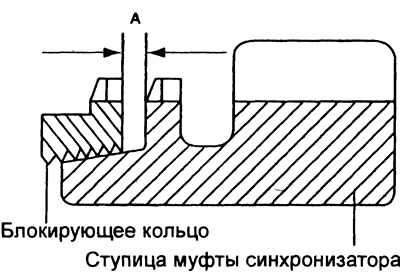

3. Приставьте блокирующее кольцо к ступице муфты синхронизатора и измерьте зазор «А». Если величина зазора отличается от требуемой, замените синхронизатор.

• Зазор (А): не более 0,5 мм

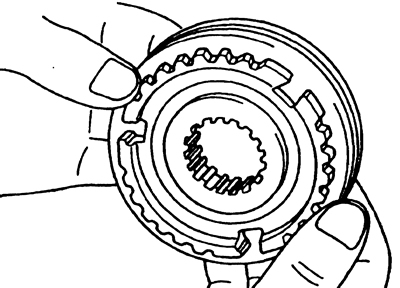

4. Установите блокирующее кольцо синхронизатора на ступице муфты и убедитесь, что она перемещается плавно.

5. Проверьте ступицу муфты синхронизатора на отсутствие повреждений.

6. Проверьте износ поверхностей торцов блокирующих колец (контактирующих с каждой шестерней).



Предупреждение. Замените ступицу муфты синхронизатора и блокирующее кольцо как набор.

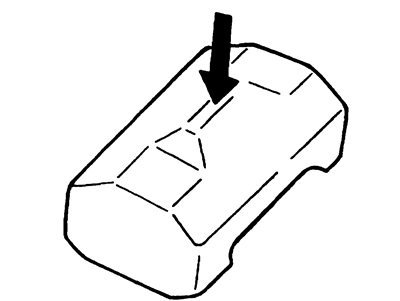

7. Проверьте выступ на центральной части сухаря фиксатора.

8. Проверьте пружинные кольца на упругость и отсутствие повреждений.

Шестерни

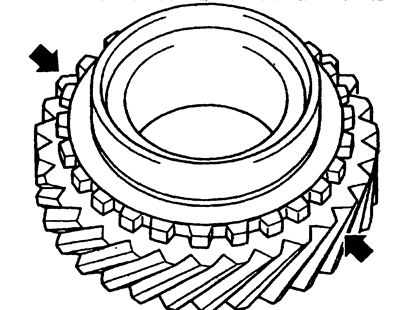

1. Осмотрите зубья шестерни на отсутствие износа.


2. Осмотрите состояние поверхности зубьев шестерен на отсутствие повреждений, износа и трещин.

3. Проверьте отверстие в шестерне на отсутствие повреждения или износа.
