Разборка

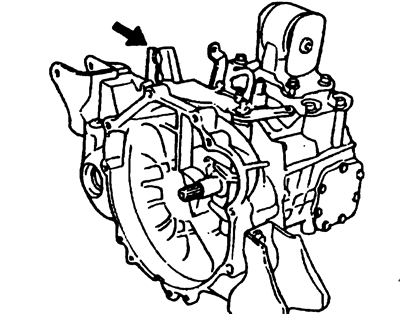

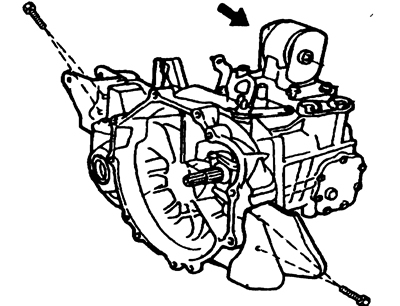

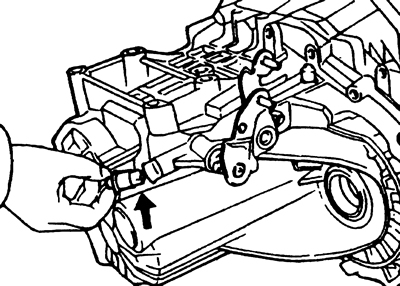

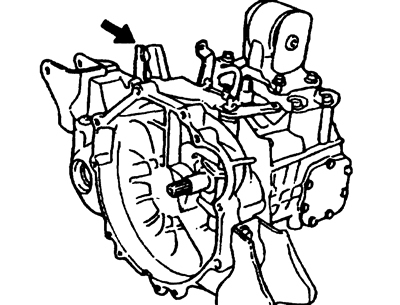

1. Снимите кронштейн коробки передач.

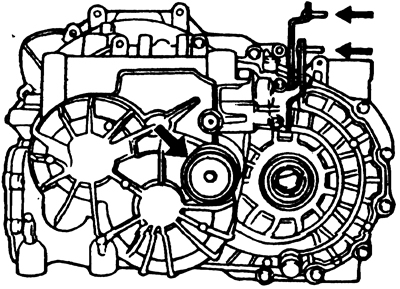

2. Снимите с картера коробки передач кронштейн крепления тросов выбора и переключения передач.
3. Выверните болты и снимите рабочий цилиндргидравлического привода сцепления.

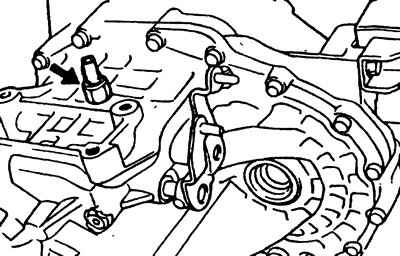

4. Снимите выключатель фонаря света заднего хода.

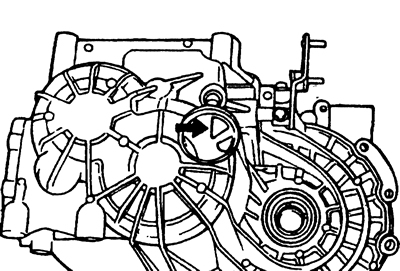

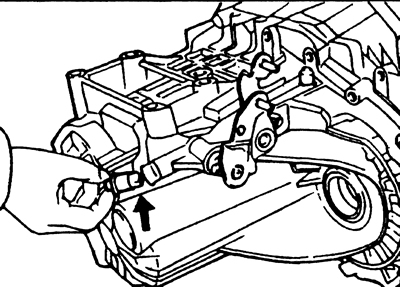

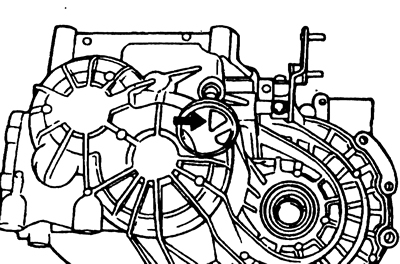

5. Снимите шестерню привода спидометра.

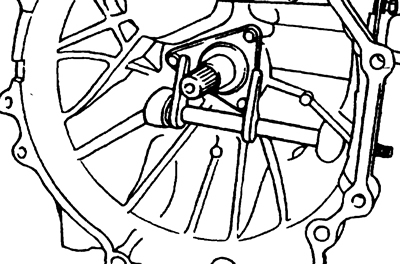

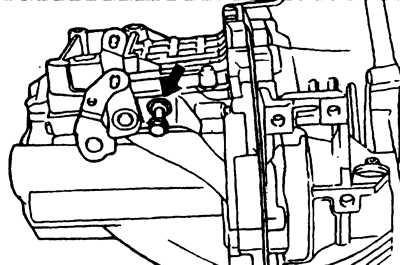

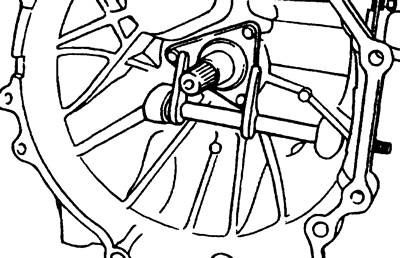

6. Снимите вал вилки выключения сцепления и направляющую втулку подшипника выключения сцепления.

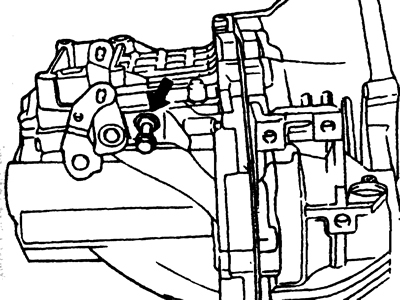

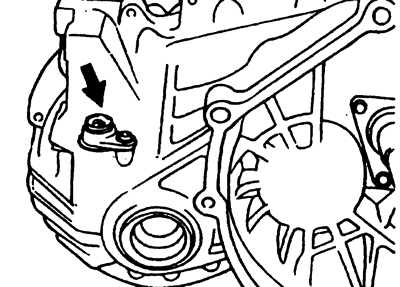

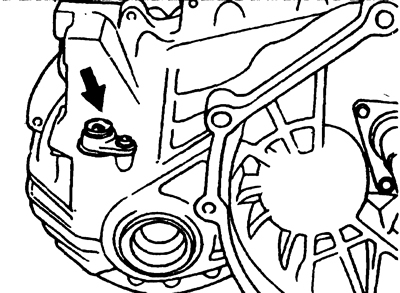

7. Выверните болт расширителя.
8. Снимите узел шарикового тарельчатого клапана.
9. Выверните болты и снимите боковую крышку и блок промежуточной шестерни передачи заднего хода.

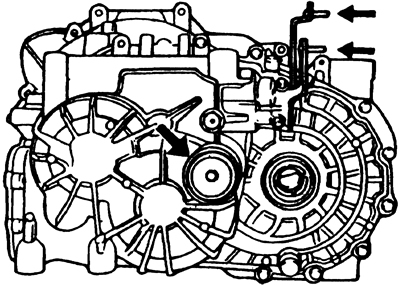

10. Снимите рычаги выбора и переключения передач.
11. Выверните болты и снимите картер сцепления с картера коробки передач с расширительным пружинным кольцом.

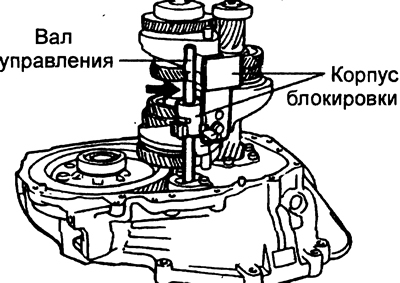

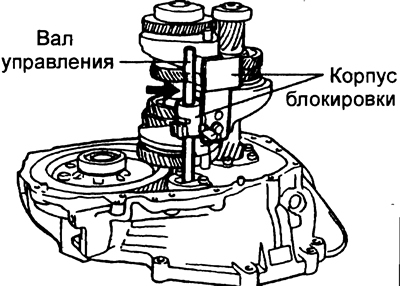

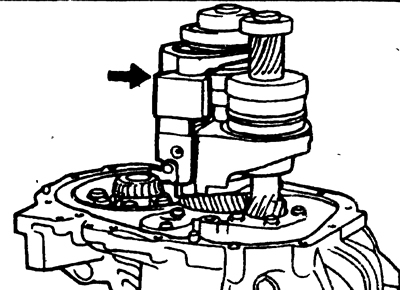

12. Снимите корпус блокировки и вал управления.

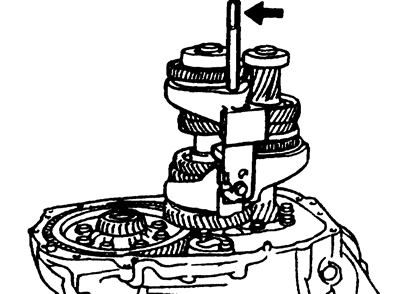

13. Снимите вал переключения передач.
14. Снимите вилку переключения 5-ой передачи и передачи заднего хода.
15. Снимите вилку переключения 3-й и 4-й передач.
16. Снимите вилку переключения 1-й и 2-й передач.

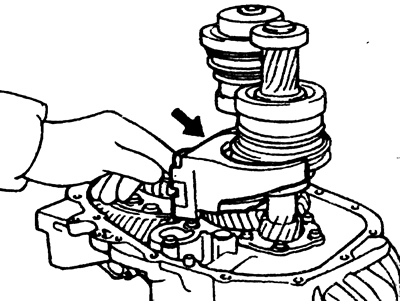

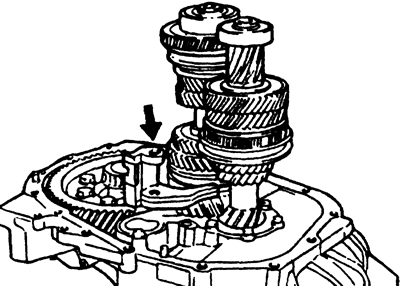

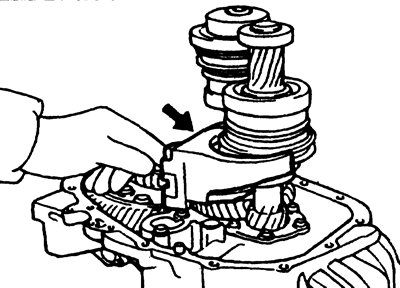

17. Снимите держатель подшипника.

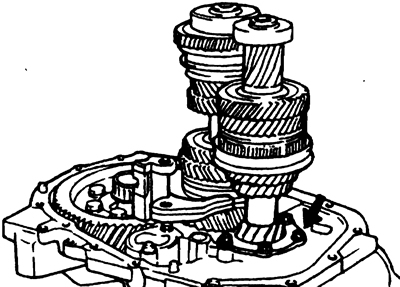

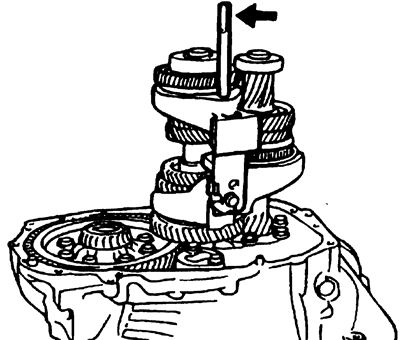

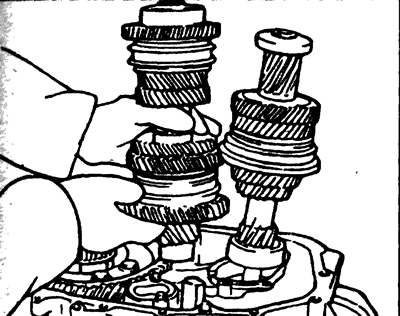

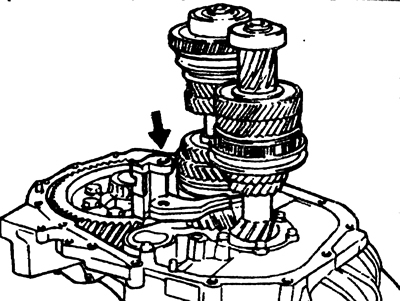

18. Одновременно снимите с картера сцепления первичный и вторичный валы в сборе.

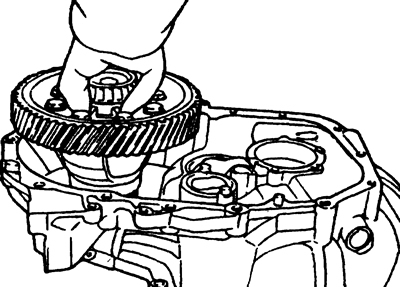

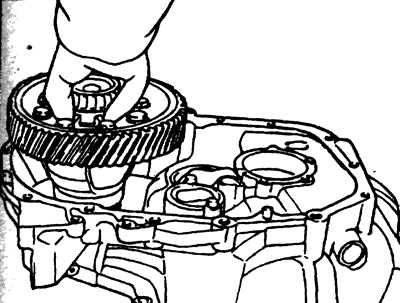

19. Снимите дифференциал.

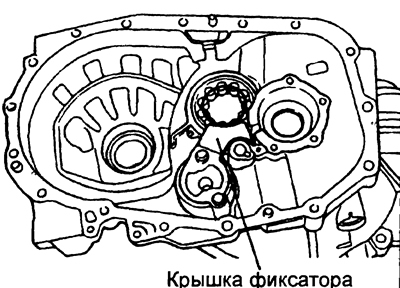

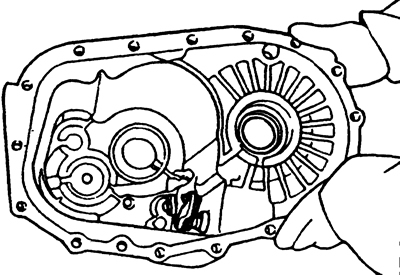

20. Снимите крышку фиксатора и роликовый подшипник.
21. Снимите прокладку конического роликового подшипника вторичного вала.

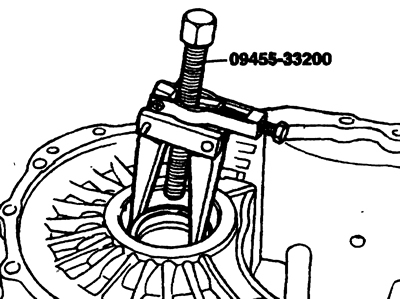

22. Специальным инструментом (09455-33200) внимите внешнюю распорную втулку подшипника дифференциала и сальник приводного вала.
23. Снимите рычаги переключения и выбора передач скартера коробки передач.
Сборка

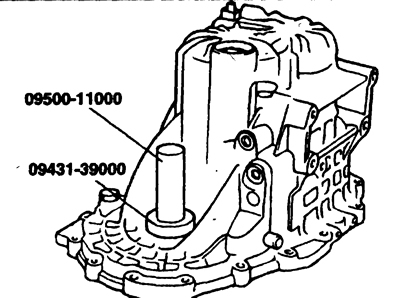

1. Специальными инструментами (09431-39000 и 09500-11000) установите сальник приводного вала.
Примечание. Установите сальник приводного вала без перекосов.
2. Установите рычаги переключения и выбора передач в картер коробки передач.
3. Установите прокладку роликового подшипника вторичного вала.
4. Установите крышку фиксатора и роликовый подшипник.
5. Установите дифференциал.

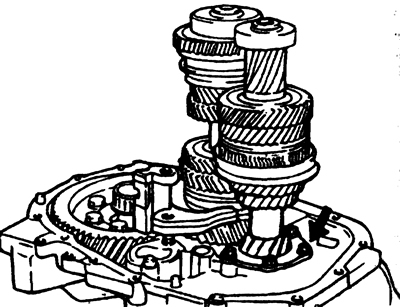

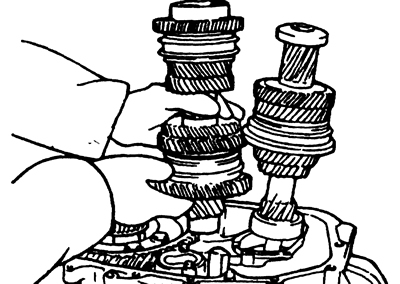

6. Одновременно установите первичный и вторичный валы в сборе.

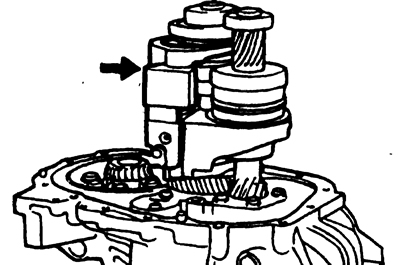

7. Установите держатель подшипника.
8. Установите вилку переключения 1-й и 2-й передач.
9. Установите вилку переключения 3-й и 4-й передач.
10. Установите вилку переключения 5-й передачи и передачи заднего хода.
11. Установите в картер сцепления вал переключения передач.
12. Установите корпус блокировки и вал управления.
13. Соберите картер сцепления с картером коробки передач с расширительным пружинным кольцом.
14. Установите рычаги выбора и переключения передач и крышку.
15. Установите боковую крышку и промежуточную шестерню.
16. Установите узел шарикового тарельчатого клапана.
17. Вверните болт крепления расширителя.

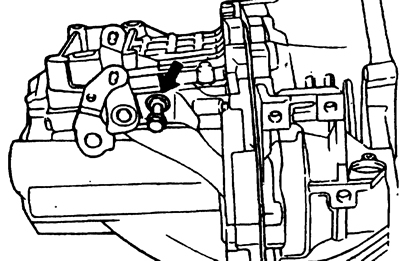

18. Установите вал вилки выключения сцепления и направляющую втулку.
19. Установите механизм привода спидометра.
20. Установите выключатель фонаря заднего хода.
21. Установите кронштейн цилиндра выключения сцепления.
22. Установите кронштейн крепления тросов выбора и переключения передач
23. Установите кронштейн верхней опоры коробки передач.
