Крышка багажника крепится к кузову двумя шарнирами. Два шарнира соединены друг с другом двумя опорами амортизатора и закреплены болтами.
Два шарнира соединенные двумя опорами амортизатора помогают открывать и удерживать в открытом положении крышку багажника.
Ударная пластина удерживает крышку багажника в закрытом положении.
Влагозащитная полоса крышки багажника предотвращает попадание влаги и пыли в багажник. Защелка присоединена в центре основания крышки багажника. Положение крышки багажника можно регулировать.
Снятие
Примечание. Снятие крышки багажника проводите с помощником.

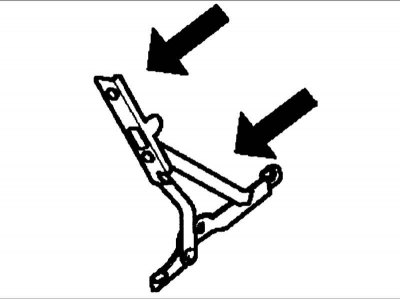

1. Снимите верхние и нижние зажимы от опор амортизатора.
2. Снимите опору амортизатора из шарнира.
3. Снимите заглушку и отсоедините электрический разъем жгута проводов.

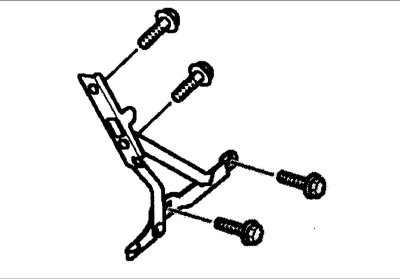

4. Поддержите крышку багажника в открытом положении.
5. Выверните четыре болта крепления шарниров крышки багажника и снимите крышку багажника.
Установка
Примечание. Установку крышки багажника проводите с помощником.
1. Установка проводится в последовательности, обратной снятию.
2. От руки затяните болты крепления шарниров крышки багажника.
3. Закройте крышку багажника.
4. Проверьте, и при необходимости, отрегулируйте положение крышки багажника относительно смежных поверхностей перед затягиванием болтов.
Момент затяжки: 7–11 Н·м
5. Проверьте взаимное положение замка крышки багажника и ударной пластины замка. При необходимости, ослабьте болты и, перемещая ударную пластину, отрегулируйте ее положение.
Момент затяжки: 7–11 Н·м
