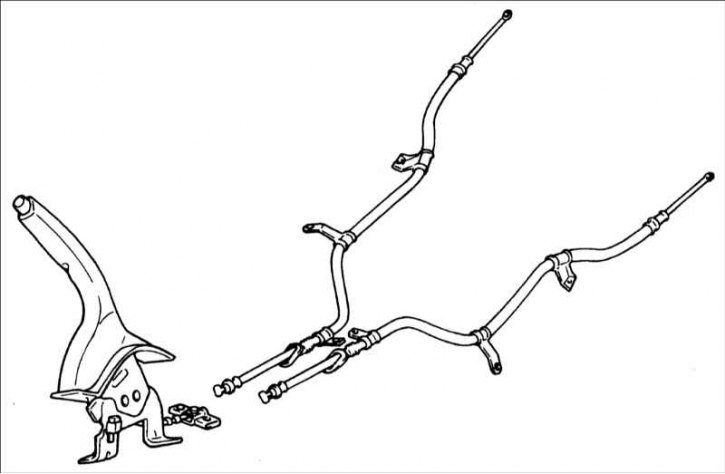

Снятие
1. Снимите заднюю консоль.
2. Снимите выключатель стояночного тормоза.

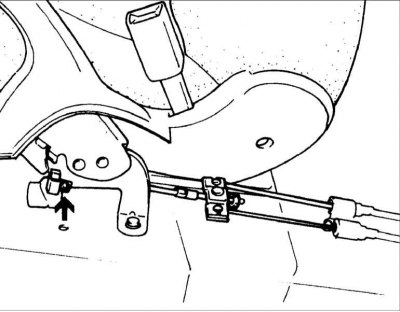

3. Снимите рычаг стояночного тормоза.
4. Отсоедините рычаг стояночного тормоза от троса стояночного тормоза.
5. Снимите заднее сидение, освободите и поднимите верхнее покрытие.

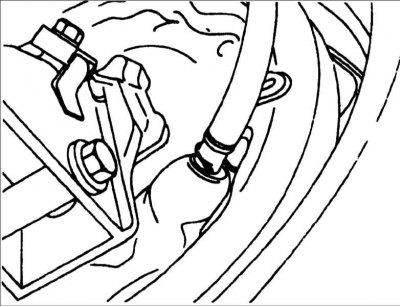

6. Снимите зажим троса стояночного тормоза и уплотняющее кольцо.
7. Переместите вперед термозащитный экран центрального глушителя.
8. Выверните болт и снимите кронштейн зажима.
9. Снимите колесо и тормозной барабан.
10. Снимите заднюю ступицу.
11. Снимите пружины и опоры поддержки тормозных колодок.
12. Снимите зажим троса.
13. Отсоедините конец троса от задней тормозной колодки.

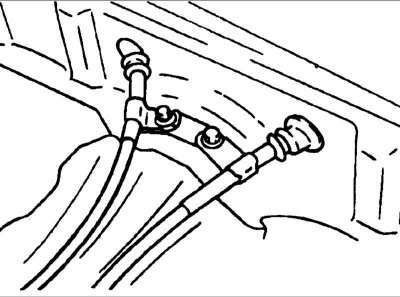

14. Вытяните трос стояночного тормоза из отверстия в кузове автомобиля.
Проверка
1. Проверьте действие выключателя стояночного тормоза.
2. Проверьте на отсутствие износа храповик рычага стояночного тормоза.
3. Проверьте работоспособность троса стояночного тормоза.
Установка

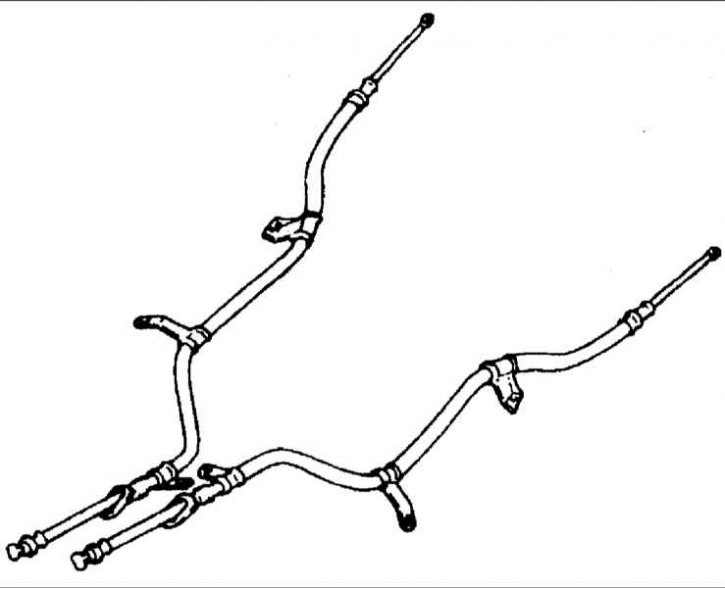

1. Проверьте цвета маркировки троса стояночного тормоза (RH: Белый цвет, LR: Желтый цвет) и установите их соответственно с левой и правой сторон.

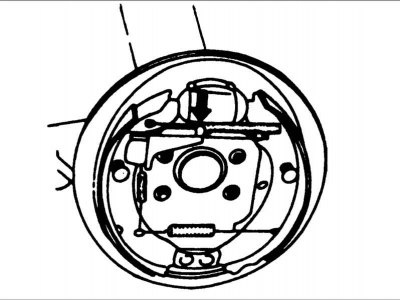

2. Отведите рычаг регулятора до упора назад при установке пружины крепления колодки к колодке.
3. Установите уплотняющее кольцо в направлении, показанном на рисунке.
4. Смажьте храповик и собачку храповика.
Смазочный материал: SAE J310, NLGI № 2

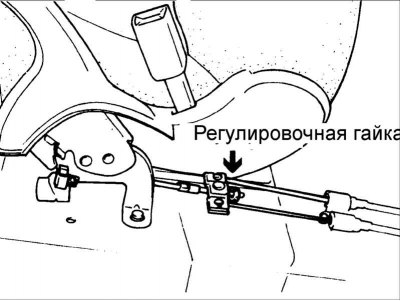

5. После установки регулятора троса, отрегулируйте ход рычага стояночного тормоза.
Регулировка
1. После замены рычага стояночного тормоза. Отрегулируйте трос, затянув рычаг стояночного тормоза 4–5 раз.
2. После замены троса стояночного тормоза.
- С задними барабанными тормозами. Отрегулируйте наружный диаметр тормозных колодок до размера 227,6–228,1 мм. После установки тормозного барабана отрегулируйте троса стояночного тормоза.

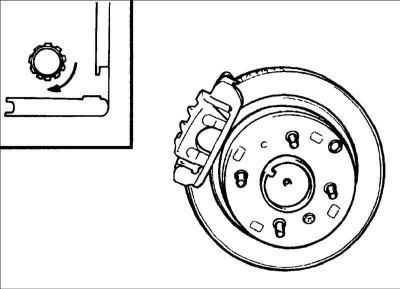

- С задними дисковыми тормозами. Достаньте пробку из отверстия накладки, затем поверните регулятор по направлению стрелки для вращения винта (плоской отверткой). Вращайте регулятор на целых 5 меток по отношению к встречному направлению стрелки.
3. После замены тормозных колодок барабанного тормоза.
- Затяните рычаг стояночного тормоза на 4 метки (или усилием 9 кг).
- Проедьте на автомобиле расстояние 400 м на скорости 50 км/ ч.
- Остановите автомобиль на 2 минуты.
- Повторите шаг 2.
- Проверьте ход стояночного тормоза.
