| Главный тормозной цилиндр | |
| – тип | Тандемный |
| – диаметр цилиндра, мм | |
| CBS | 23,8 |
| ABS | 25,4 |
| Вакуумный усилитель тормозов | |
| – тип | Вакуумный |
| – эффективный диаметр, мм | |
| CBS | 177,8 |
| ABS | 203,2 |
| – соотношение | |
| CBS | 7,0 : 1 |
| ABS | 7,5 : 1 |
| Ограничитель давления | |
| – давление включения, мПа | 3,43 |
| – отношение декомпрессии | 0,32 : 1 |
| Передние тормоза | |
| – тип | Дисковые, вентилируемые |
| – диаметр тормозного диска, мм | 257 |
| – толщина тормозного диска, мм | 24,5 |
| – толщина тормозных колодок, мм | 11 |
| – диаметр цилиндра, мм | 57,2 |
| Задние барабанные тормоза | |
| – внутренний диаметр тормозного барабана, мм | 228,6 |
| – толщина тормозных колодок, мм | 5 |
| – диаметр цилиндра, мм | 19,05 |
| Задние дисковые тормоза | |
| – диаметр тормозного диска, мм | 262 |
| – толщина тормозного диска, мм | 10 |
| – толщина тормозных колодок, мм | 10 |
| – диаметр цилиндра, мм | 34 |

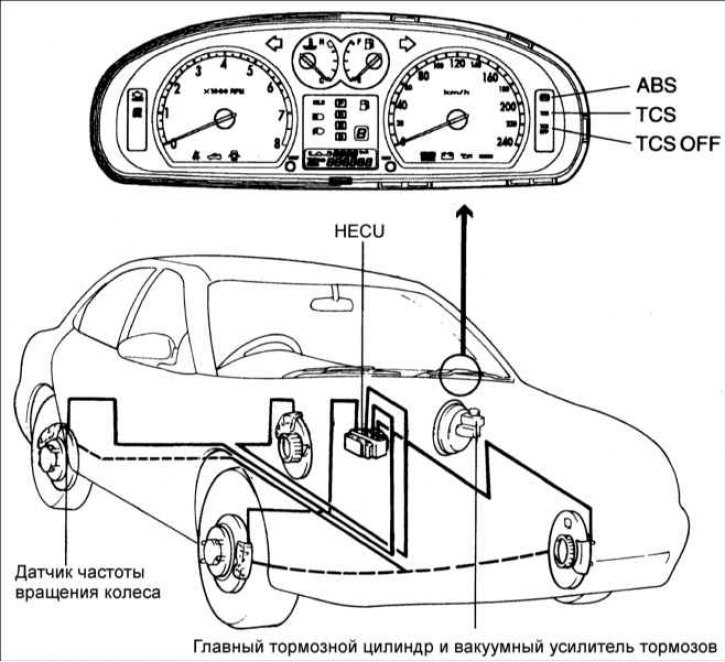

| Антиблокировочная система тормозов | |
| Блок управления ECU | |
| – напряжение питания, В | 10–16 |
| – диапазон температур, °C | – 40…110 |
| Контрольная лампа: W / ABS, TCS, TCS OFF, EBD | |
| – напряжение питания, В | 12 |
| – потребляемый ток, мА | 80 |
| Датчик частоты вращения колеса | |
| – сопротивление, Ом | 1275–1495 |
| – выходное напряжение, В | 0,15–50 |
| – воздушный зазор, мм | 0,2–1,2 |
| Гидравлический блок HECU | |
| – вес, кг | 3,0 |
| – двигатель | 12 В, 35 А |
| – мощность двигателя, Вт | 180 |
| – производительность, см³/ с | 5,5 |
Регулировочные данные
| Высота установки педали тормоза, мм | 176±0,3 |
| Зазор выключателя стоп-сигналов, мм | 0,5–1,0 |
| Свободный ход педали тормоза, мм | 3–8 |
| Расстояние от нажатой педали тормоза до пола, мм | 44 |
| Зазор между толкателем вакуумного усилителя тормозов и главным тормозным цилиндром, мм | 0 |
| Ход рычага стояночного тормоза при затягивании его усилием 196 Н | 8–9 щелчков |
| Минимально допустимая толщина накладок передних тормозных колодок, мм | 2,0 |
| Минимально допустимая толщина тормозного диска, мм | 22,4 |
| Биение тормозного диска, мм | 0,08 |
| Минимально допустимая разность толщины тормозного диска, мм | 0,01 |
| Минимально допустимая толщина накладок задних тормозных колодок, мм | 1,5 |
| Максимально допустимый диаметр расточки тормозного барабана, мм | 229,6 |
| Максимально допустимый зазор поршня в рабочем тормозном цилиндре, мм | 0,15 |
| Минимально допустимая толщина накладок задних дисковых тормозных колодок, мм | 2,0 |
Смазочные материалы
| Тормозная жидкость | DOT 3 или эквивалентная |
| Втулка и болт педали тормоза | Смазочный материал SAE J 310, NLGI №0 |
| Штифт с головкой и отверстием под шплинт | Смазочный материал SAE J 310, NLGI №2 |
| Контактные поверхности опорной плиты | Смазочный материал для подшипников NLGI №0 |
| Подвижные элементы храповика или собачки храповика. | Смазочный материал SAE J 310, NLGI №2 |
Моменты затяжки, Н·м
| Гайки крепления главного тормозного цилиндра к кронштейну | 8–12 |
| Гайки крепления кронштейна главного тормозного цилиндра | 13–16 |
| Штуцер вакуумного шланга к воздушной расширительной камере | 15–18 |
| Штуцер прокачки | 7–13 |
| Соединительные гайки тормозных трубок | 13–17 |
| Ограничитель давления к главному тормозному цилиндру | 35–55 |
| Болт направляющей втулки суппорта | 22–32 |
| Болты крепления суппорта к поворотному кулаку | 69–85 |
| Пустотелый болт крепления тормозного шланга к переднему суппорту | 25–35 |
| Болты крепления рабочего тормозного цилиндра | 12–18 |
| Передний датчик частоты вращения колеса | 8–9,5 |
| Задний датчик частоты вращения колеса | 15,5–16,5 |
| Болты крепления блока управления ECU и гидравлического блока HECU | 8–10 |
| Болты крепления кронштейнов блока управления ECU и гидравлического блока HECU | 9–10 |
| Шесть тормозных трубок к гидравлическому блоку | 13–17 |
