Снятие

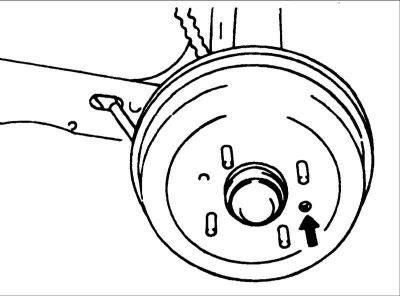

1. Снимите колесо и тормозной барабан.
Примечание. Если тормозной барабан трудно снять, равномерно вверните болты в резьбовые отверстия для винтов крепления тормозного барабана.

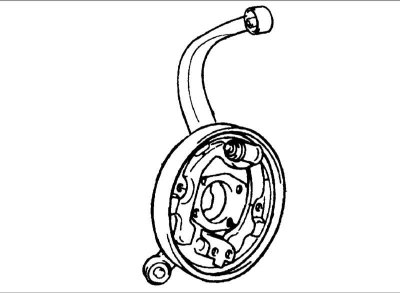

2. После отворачивания гаек, снимите заднюю ступицу с тормозным барабаном.
3. Снимите нижнюю и верхнюю возвратные пружины.
4. Снимите в сборе тормозные колодки и регулятор.
Проверка

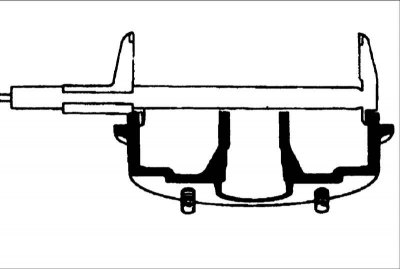

1. Измерьте внутренний диаметр тормозного барабана. Индикатором часового типа проверьте биение тормозного барабана. Замените тормозной барабан, если внутренний диаметр барабана превышает предельно допустимое значение.
- Диаметр тормозного барабана : 228,6 мм
- Максимально допустимый диаметр тормозного барабана : 229,6 мм

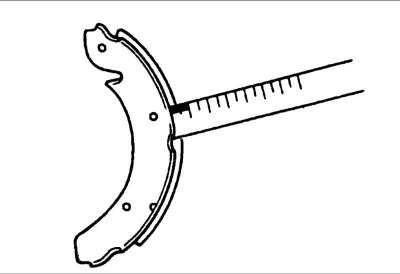

2. Измерьте толщину накладок задних тормозных колодок. Замените все тормозные колодки на одной оси автомобиля, даже если только одна колодка имеет толщину, меньшую предельно допустимой.
- Толщина накладок тормозных колодок: 4,45 мм
- Минимально допустимая толщина накладок тормозных колодок: 1,5 мм

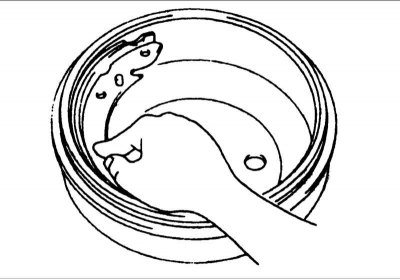

3. Проверьте равномерность прилегания тормозной колодки к тормозному барабану.
4. Снаружи проверьте тормозной барабан на отсутствие чрезмерной коррозии и повреждений.

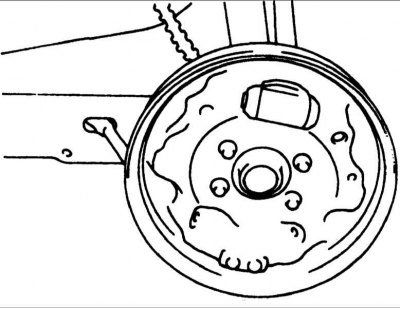

5. Проверьте опорную плиту на отсутствие износа или повреждений.
Установка

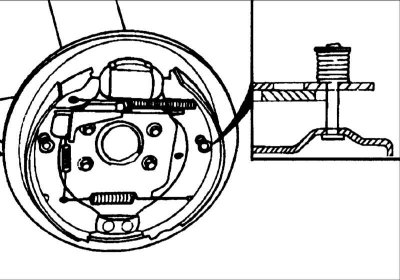

1. Смазкой смажьте следующие точки контакта тормозных колодок:
- Точки контакта тормозных колодок с тормозным щитом.
- Точки контакта тормозных колодок с анкерной плитой.
Рекомендованный смазочный материал: SAE J310, NLGI №2
2. Установите стойку поддержки тормозной колодки.
3. Установите возвратные пружины на тормозные колодки.
Внимание! Шплинт и колпачок ступицы не должны многократно использоваться.

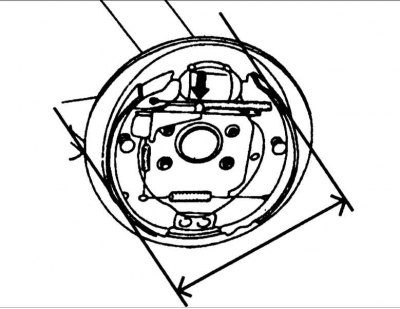

4. Измерьте внешний диаметр установленных тормозных колодок и регулятором откорректируйте размер (227,6–228,1 мм).
5. После установки тормозного барабана несколько раз затяните рычаг стояночного тормоза.
