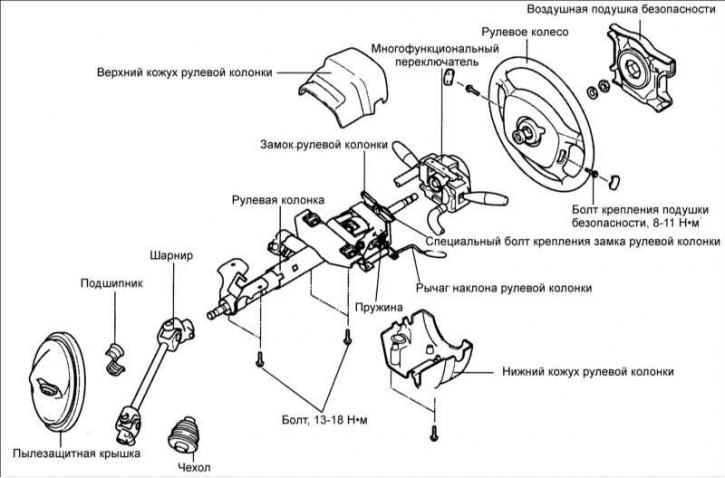

Снятие

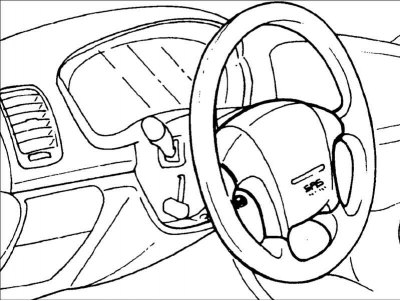

1. Выверните самонарезающие винты и снимите кнопку звукового сигнала.
2. Отверните гайку крепления рулевого колеса и снимите шайбу.
Внимание! Перед выполнением этих процедур смотрите секцию «Подушки безопасности SRS».

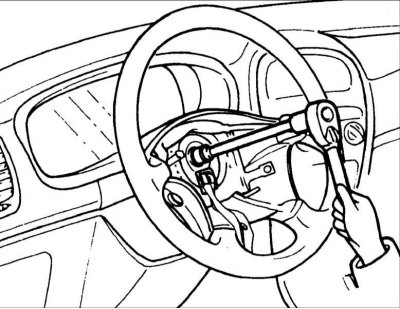

3. Нанесите метки совмещения на торец рулевого вала и рулевое колесо и съемником снимите рулевое колесо.
Внимание! Не стучите по рулевому колесу, так как этим можно повредить рулевую колонку.

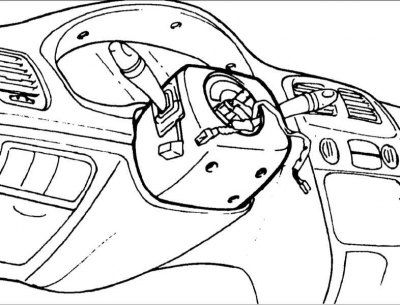

4. Выверните винты и снимите кожухи рулевой колонки.

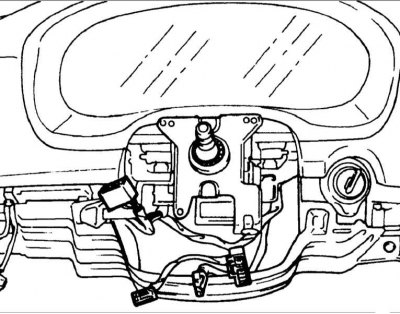

5. Снимите нижнюю крышку.
6. Отсоедините электрические разъемы и снимите многофункциональный переключатель.

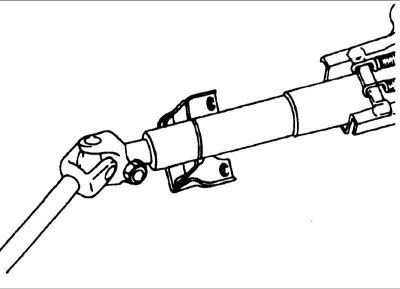

7. Выверните болт, соединяющий универсальный шарнир и вал шестерни рулевой передачи.
8. Выверните болты крепления пылезащитной крышки.

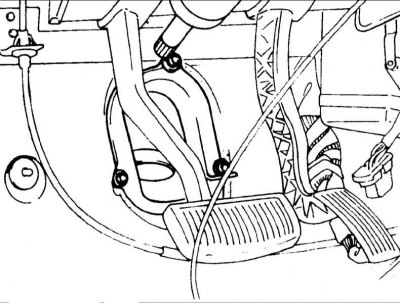

9. Выверните болты крепления рулевой колонки (4 болта).
10. Снимите рулевую колонку и вал вместе с универсальным шарниром и пылезащитной крышкой.
Разборка

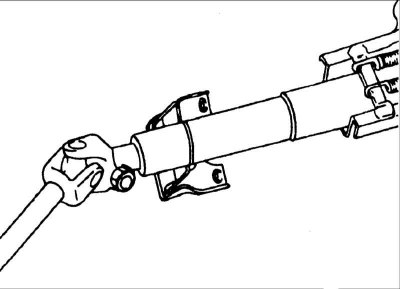

1. Ослабьте болт крепления рулевого вала к универсальному шарниру и снимите универсальный шарнир.
2. Удалите смазочный материал с внутренней рабочей кромки чехла.

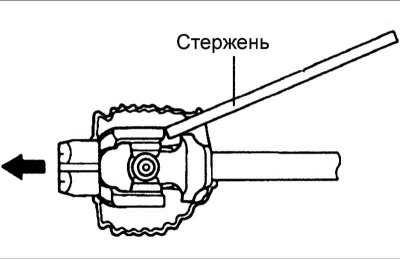

3. Стержнем расширьте рабочую кромку и снимите чехол.

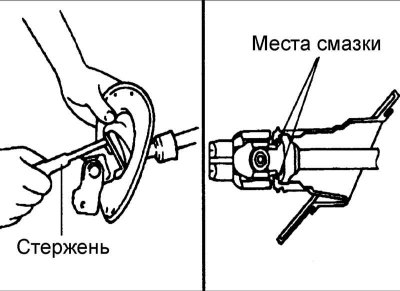

4. Нанесите слой смазки на внутреннюю рабочую кромку крышки.

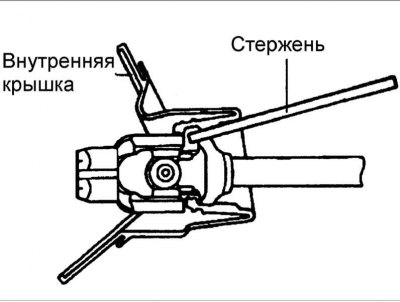

5. Накройте шарнир, используя стержень для расширения рабочей кромки.
6. Стержнем расширьте сзади внутреннюю крышку и, потянув, снимите ее с шарнира.
7. При необходимости снимите замок рулевой колонки, предварительно прорезав ножовкой по металлу пазы в головках срезаемых болтов. Отверните болты отверткой с плоским лезвием и снимите замок рулевой колонки.
Внимание! При установке замка зажигания необходимо использовать новые болты со срезаемой головкой.
Проверка
1. Проверьте рулевую колонку и рулевой вал на отсутствие повреждений и деформаций.
2. Проверьте универсальный шарнир рулевого вала на отсутствие люфта, повреждений и заклиниваний.
3. Проверьте кронштейн угла наклона на отсутствие трещин и повреждений.
4. Проверьте защитный чехол на отсутствие трещин или повреждений.
5. Проверьте работу механизма замка рулевой колонки.
Сборка

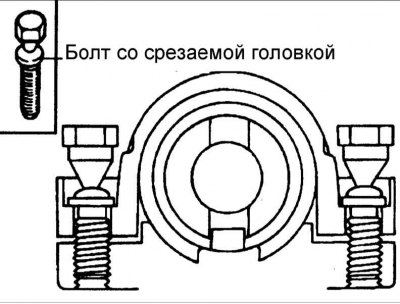

1. При установке рулевой колонки, замка зажигания и кронштейна замка рулевой колонки к трубе колонки, временно установите замок рулевой колонки на одной линии с приливом колонки.
2. После проверки действия замка рулевой колонки, затяните болты со срезаемыми головками.
Внимание! После установки замка рулевой колонки, кронштейн замка рулевой колонки и болты должны быть заменены на новые.

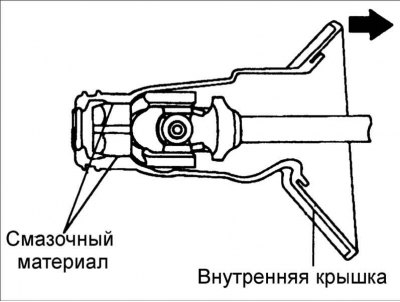

3. Установите внутреннюю рабочую кромку, выступ внутренней крышки со смазочным материалом и натяните внешнюю сторону крышки на шарнир.
4. Заполните внутреннюю часть подшипника универсальной консистентной смазкой.
5. Установите подшипник на вал шарнира.

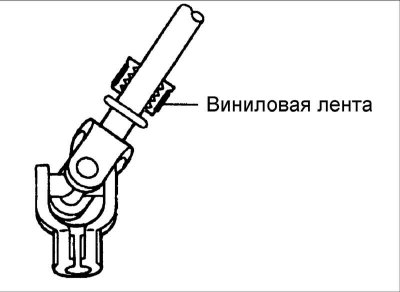

6. Оберните подшипник на 1,5 оборота виниловой лентой и запрессуйте подшипник в крышку.
Установка
1. Перед установкой, нанесите универсальную консистентную смазку в паз на внутренней части подшипника и сопрягаемых поверхностях чехла и накройте узел в сборе.
2. Соедините нижнюю часть рулевого вала и шарнир.

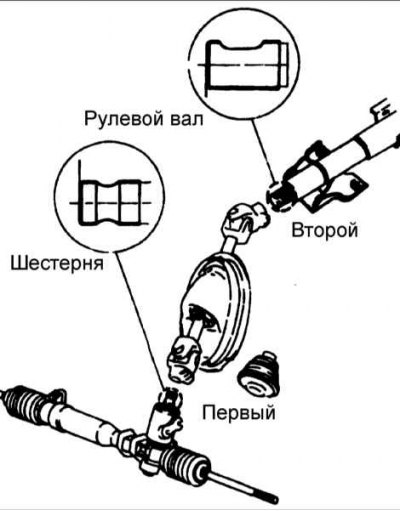

Примечание. При установке сначала закрепите U-образный шарнир к рулевой передаче, затем к рулевому валу.
3. Установите пылезащитную крышку с рулевым валом.
4. Установите рулевую колонку в сборе и закрепите четырьмя болтами.
5. Установите многофункциональный переключатель и подсоедините разъемы.
6. Установите верхний и нижний кожухи рулевой колонки.
7. Установите рулевое колесо.
Примечание. При установке соблюдайте осторожность, чтобы не повредить складываемый рулевой вал.
