Снятие
1. Снимите колесо.
2. Выверните болты крепления кронштейна амортизатора.
3. Выверните болт нижнего крепления амортизатора.
4. Снимите амортизатор.
5. Установка проводится в последовательности, обратной снятию.
Разборка

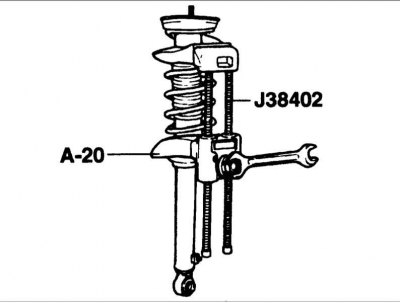

1. Специальным приспособлением сожмите пружину задней подвески.
Примечание. Не затягивайте рывками гайку приспособления для сжатия пружины.
2. Выверните самоконтрящуюся гайку крепления штока.
3. Снимите специальный инструмент, втулку, кронштейн, упругую прокладку, пылезащитный чехол и цилиндрическую пружину.
Проверка
1. Проверьте резиновые детали на отсутствие повреждений или ухудшения их состояния.
2. Проверьте цилиндрическую пружину на отсутствие прогиба и потерю упругости.
3. Проверьте амортизатор на отсутствие аномального сопротивления или постороннего шума.
Внимание! Перед утилизацией амортизатора удалите из него газ.
Утилизация амортизатора
1. Полностью вытяните шток амортизатора.
2. Просверлите отверстие, чтобы удалить газ из цилиндра.
Внимание! Выходящий из амортизатора газ безопасен, однако необходимо соблюдать осторожность, чтобы не получить травму от вылетающей стружки.
Сборка
1. Специальным приспособлением сожмите пружину стойки передней подвески. После полного сжатия пружины установите ее на амортизатор.
1. Не затягивайте рывками гайку приспособления для сжатия пружины.
2. Составьте диаграмму установки пружин.
Левая пружина Правая пружина
Белый цвет
Белый цвет
Желтый цвет
Желтый цвет
Красный цвет
Красный цвет
2. Установите пылезащитный чехол, втулку (B), верхнюю прокладку пружины, кронштейн, втулку (A) и от руки затяните новые самоконтрящиеся гайки.
3. Установите верхний и нижний концы цилиндрической пружины в верхней упругой прокладке и в нижнем гнезде пружины.
4. Снимите специальный инструмент.
5. Затяните гайку крепления штока амортизатора моментом затяжки, приведенным в спецификации.
Момент затяжки: 20–25 Н·м
