Снятие
1. Снимите переднее колесо.
2. Отделите тормозной шланг от вилки.

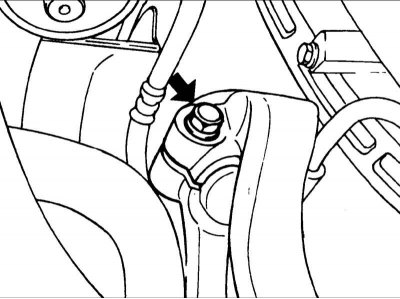

3. Выверните болт крепления вилки амортизатора.

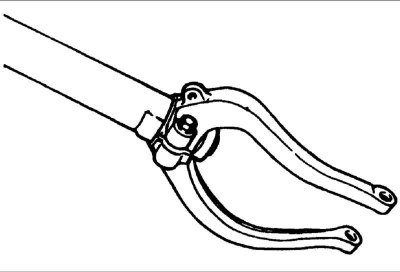

4. Выверните болт и достаньте вилку из амортизатора.
5. Выверните три гайки крепления верхней части стойки.
6. Перемещая вверх, снимите стойку передней подвески.
Установка
1. Разместите кронштейн вилки передней стойки около внутренней части автомобиля, затем установите стойку в арке колеса.
2. Установите вилку к стойке.
3. Установите тормозной шланг.
4. Установите колесо.
Разборка
1. Специальным приспособлением сожмите пружину стойки передней подвески.
- 1. Не затягивайте рывками гайку приспособления для сжатия пружины

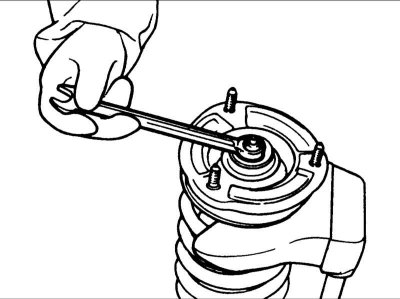

- 2. Выверните самоконтрящиеся гайки.
- 3. Снимите специальный инструмент, кронштейн, упругую прокладку и цилиндрическую пружину.
Проверка
1. Проверьте резиновые детали на отсутствие повреждений или ухудшения их состояния.
2. Проверьте цилиндрическую пружину на отсутствие прогиба и потерю упругости.

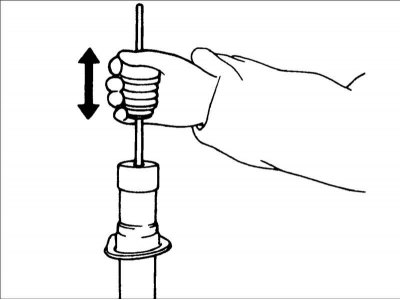

3. Проверьте работоспособность амортизатора.
Внимание! Перед утилизацией амортизатора удалите из него газ.
Утилизация амортизатора
1. Полностью вытяните шток амортизатора.
2. Просверлите отверстие, чтобы удалить газ из цилиндра.
Внимание! Выходящий из амортизатора газ безопасен, однако необходимо соблюдать осторожность, чтобы не получить травму от вылетающей стружки.
Сборка
1. Специальным приспособлением сожмите пружину стойки передней подвески. После полного сжатия пружины установите ее на амортизатор.
- 1. Не затягивайте рывками гайку приспособления для сжатия пружины
- 2. Составьте диаграмму установки пружин.
Левая пружина Правая пружина
Белый цвет
Белый цвет
Желтый цвет
Желтый цвет
Красный цвет
Красный цвет
2. Установите пылезащитный чехол, верхнюю прокладку пружины, втулку (B), кронштейн, втулку (A) и от руки затяните новые самоконтрящиеся гайки.

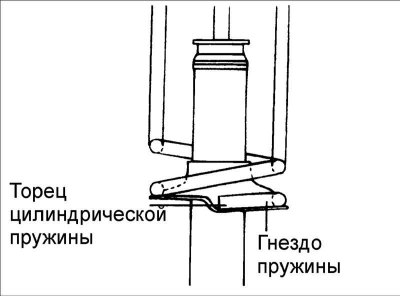

3. Установите верхний и нижний концы цилиндрической пружины в верхней упругой прокладке и в нижнем гнезде пружины.

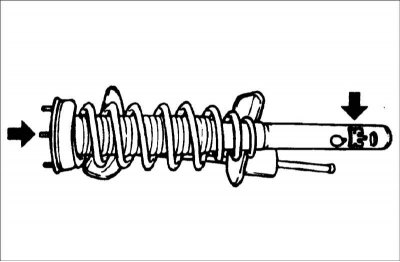

4. Поверните кронштейн, чтобы болт крепления кронштейна находился на прямой к проекции вилочного кронштейна.
5. Снимите специальный инструмент.
6. Затяните гайку крепления штока амортизатора моментом затяжки, приведенным в спецификации.
Момент затяжки : 20–25 Н·м
