Цель этого испытания состоит в том, чтобы проверить, что электронный регулятор напряжения поддерживает вырабатываемое напряжение на требуемом уровне.
1. Перед испытанием проверьте следующие элементы:
- установленная в автомобиле аккумуляторная батарея должна быть полностью заряжена;
- проверьте натяжение ремня привода генератора.
2. Поверните ключ в замке зажигания в положение "OFF".
3. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

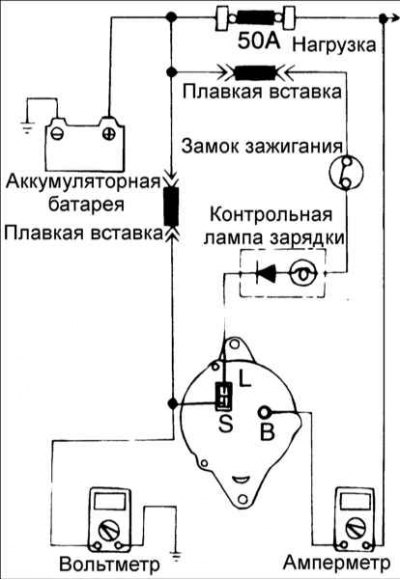

4. Подсоедините цифровой вольтметр между клеммами "S" генератора и «массой». Подсоедините положительный (+) щуп вольтметра к клемме "S (L)" генератора
5. Отсоедините провод от клеммы "B" генератора.
6. Подсоедините амперметр постоянного тока с пределом измерения 0–100 A последовательно между клеммой "B" и отсоединенным от генератора проводом. Убедитесь, что отрицательный щуп амперметра подсоединили к отсоединенному от генератора проводу.
7. Подсоедините тахометр и провод к отрицательной клемме аккумуляторной батареи.
Проверка
1. Проверьте, что шкала вольтметра хорошо видна для определения величины напряжения. Вольтметр должен показывать напряжение аккумуляторной батареи. Если вольтметр показывает напряжение 0 В, значит, не замкнута электрическая цепь, соединяющая клемму "S (L)" генератора и положительную клемму аккумуляторной батареи, или перегорела плавкая вставка.
2. Запустите двигатель и выключите все потребители электрической энергии.
3. Увеличьте частоту вращения коленчатого вала двигателя до 2 500 мин⁻¹ и когда ток уменьшится до величины менее 10 А, прочтите значение напряжения на вольтметре.
Результат проверки
1. Если напряжение соответствует требуемому значению, значит, регулятор напряжения исправен и работает нормально. Если напряжение отличается от требуемого, значит, неисправны регулятор напряжения или генератор.
| Температура регулятора напряжения, °C | Регулировка напряжения, В |
| –20 | 14,2–15,4 |
| 20 | 13,9–14,9 |
| 60 | 13,4–14,6 |
| 80 | 13,1–14,5 |
2. После завершения испытания предельного значения тока, вырабатываемого генератором, переведите двигатель в режим холостого хода и выключите зажигание.
3. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
4. Снимите тахометр, вольтметр и амперметр.
5. Подсоедините провод к клемме "B" генератора.
6. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
