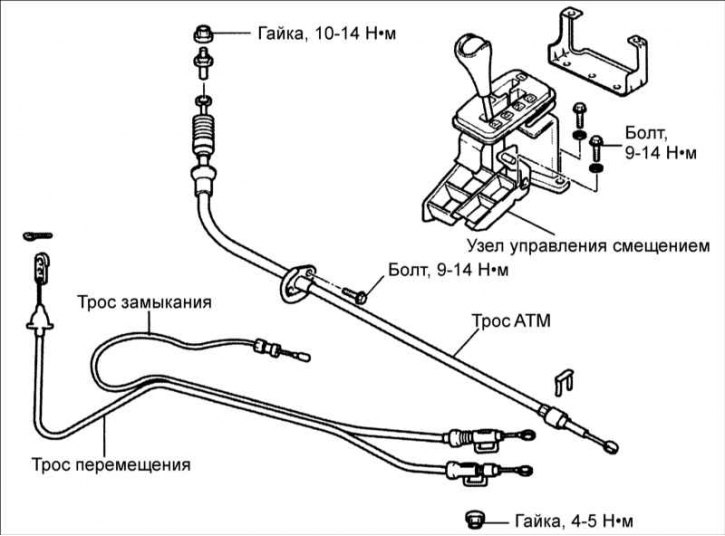

Элементы системы управления коробкой передач (Kia Optima MS)

Снятие

1. Выверните два винта крепления передней панели.

2. После перемещения передних сидений выверните два винта крепления панели.



3. Снимите переднюю панель вместе с двумя переключателями обогревателей сидений.

4. Снимите панель рычага.

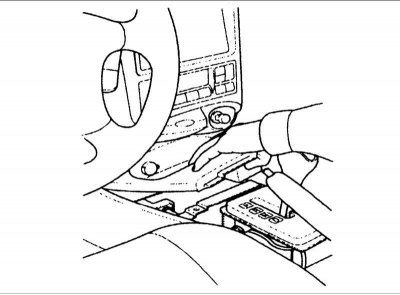

5. Выверните два винта и снимите центральную панель, вынимая ее рукой за центральную часть.



6. Отсоедините разъем штепсельной розетки на 12 В от центральной панели.

7. Выверните четыре винта и снимите консоль с кронштейна.

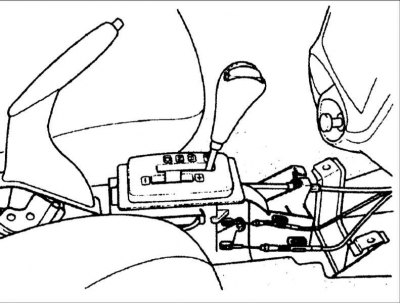

8. Снимите трос перемещения и трос замыкания.

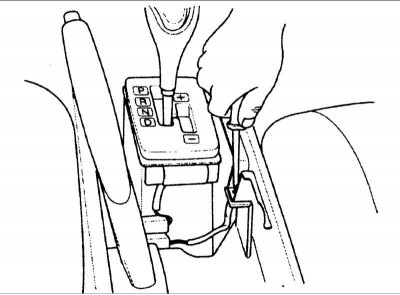

9. Снимите зажим троса управления и штифт с рычага селектора.



10. Выверните болты крепления рычага селектора и отсоедините разъем.

11. Снимите рычаг селектора в сборе.

12. Снимите зажим и отверните гайки с буртиком со сторон коробки передач.

13. Снимите трос управления коробкой передач.



14. Снимите трос перемещения и трос замыкания.

Установка

1. Нанесите тонкий слой смазки на внутреннюю часть регулированной втулки.

Смазочный материал: SAE SAEJ310, NLGI №0

2. Переместите рычаг селектора и переключатель диапазонов коробки передач в положение N и установите трос управления коробкой передач.

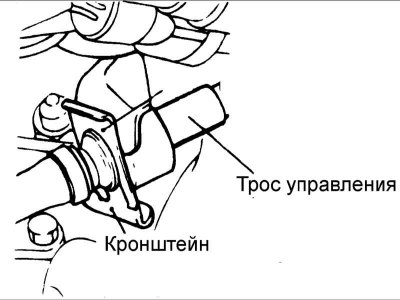

3. При соединении троса управления с устанавливающим кронштейном коробки передач, установите зажим так, чтобы он вошел в контакт с тросом управления в положении, показанном на рисунке.

4. Установите узел рычага селектора и подсоедините разъем.

5. При подсоединении троса управления к устанавливающему кронштейн рычага селектора, установите зажим так, чтобы он вошел в контакт с тросом управления.


6. Установите трос управления, трос замыкания и монтажный болт трос перемещения.

7. Установите консоль и вверните восемь винтов.



8. Соедините разъем штепсельной розетки, установите центральную панель и вверните два винта.



9. Установите панель рычага.

10. Установите на центральную панель два выключателя обогревателя сидений.
